ВЫСОКОЧАСТОТНЫЕ СОЕДИНИТЕЛИ – СЕРИЙНОЕ ПРОИЗВОДСТВО ДЛЯ НАЗЕМНОГО И КОСМИЧЕСКОГО ПРИМЕНЕНИЯ

Аксентьева Дария Алексеевна

студент, кафедра прикладной физики и космических технологий, Сибирский федеральный университет,

РФ, г. Красноярск

АННОТАЦИЯ

В статье рассказывается о современных высокочастотных соединителях как для космических аппаратов, так и для наземных условий эксплуатации.



Ключевые слова: высокочастотные соединители, кабельные сборки, космические аппараты.



В настоящее время несколько Российских предприятий изготавливают соединители для обеспечения космических аппаратов. В основном – это советские и российские промышленные производственные объединения. С большим опытом выпуска соединителей для бортовых систем, для всех видов воздушного, морского и наземного транспорта, так же для средств безопасности и систем управления для железнодорожного состава, для комплексов электроэнергетики и оборудования нефтедобычи. Например, ФГУП «ПО «Октябрь»», АО «Соединитель», АО ОНИП и другие [1].

Несмотря на разнообразие конструкций высокочастотных соединителей, все они состоят из узлов и деталей: узел зажима кабеля, корпус, изоляторы и контакты. В России действует основной стандарт – ГОСТ 20265-83, который распространяется на соединители и устанавливает их присоединительные размеры [2]. Пример конструкции представлен на рисунке 1.

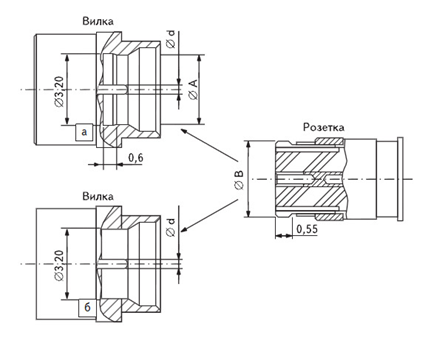

Рисунок 1. Конструкция байонетных соединителей (вилка и розетка)



Корпусные детали практически всех соединителей изготавливаются из цветных металлов или из нержавеющей стали. Наиболее распространены на данный момент детали из латуни марок Л63 и ЛС59-1.

Для обеспечения электрической изоляции внутреннего контакта от корпуса соединителя и для крепления контактов в соединители устанавливают изоляторы и опорные шайбы. Материал изолятора должен обладать минимальным значением диэлектрической проницаемости и механической прочностью. Для изготовления опорных шайб используется кабельный полиэтилен с параметрами высокого давления и фторопласт-4, а для соединителей герметичного назначения – электровакуумное стекло С52 и С48.

Абсолютно все ВЧ соединители состоят из двух контактных пар. Внутренняя контактна пара состоит из штыря и гнезда. Электрическое соединение осуществляется соприкосновением поверхности гнезда и штыря под усилием, которое создается пружинящими элементами.

Наружная контактная пара обычно изготавливается из латуни, бронзы или из сплава 29НК (ковар).

Контакты соединителей для стабильного и надежного электрического контакта необходимо покрыть гальваническими покрытием металлов с высокой проводимостью. При широком серийном производстве соединителей используют покрытия из серебра и его сплавов. Данные покрытия при сравнительно малой контактной поверхности обеспечивают стабильное переходное сопротивление. Покрытие золотом более устойчиво к воздействиям внешней среды, которое содержит сернистые соединения, но используется реже из-за стоимости, в основном на космических аппаратах.

Узлы зажима ВЧ кабелей состоят из деталей, которые обеспечивают соединение кабеля с корпусом, внутренним и наружным проводником. К данным деталям относятся: шайбы, втулки, резиновые прокладки, сухари и аналогичные детали. Неметаллические детали изготавливают из разных типов пластмасс и резины, а металлические из латунных сплавов с гальваническим покрытием.

Согласно ТУ в каждый соединитель можно запаять определенный тип кабеля и модификации кабельных сборок достаточно разнообразны.

Например, только классификация соединителей в зависимости от следующих параметров: назначения, конструктивного исполнения, габаритов, условий, в которых они будут эксплуатироваться, требований к электрическим параметрам и потерям, и так далее, делится на двадцать типов. Соответственно, для каждой классификации существуют соединители разных размеров, в которые запаиваются разные типы кабелей: жёсткие, п/жёсткие или гибкие.

Таким образом, можно сделать вывод: необходимо упорядочить большой объём информации о модификациях кабельных сборок для простоты фильтрации и отбора по необходимым параметрам лучшего варианта кабельной сборки. Данную программу можно написать на многих языках программирования, например, на языке Python (высокоуровневый язык программирования общего назначения с динамически строгой типизацией и автоматическим управлением памятью, ориентированный на повышение производительности разработчика, читаемости кода и его качества, а также на обеспечение переносимости написанных на нем программ [3]).

Вариант интерфейса представлен на рисунке 2. Пользователю необходимо ввести только нужные параметры: размер ответной части, тип кабеля и частоту, а программа подберет лучший вариант.

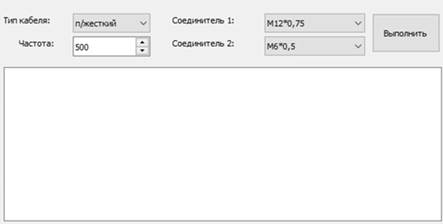

Рисунок 2. Вариант интерфейса программы для подбора кабельной сборки



Список литературы:

  1. Python [электронный ресурс] Википедия. Свободная энциклопедия – Режим доступа: https://ru.wikipedia.org/wiki/Python (дата обращения 19.04.2022).
  2. ГОСТ 20265-83. Соединители радиочастотные коаксиальные. Присоединительные размеры.
  3. Октябрь (производственное объединение) [Электронный ресурс] Википедия. Свободная энциклопедия. – Режим доступа: https://ru.wikipedia.org/wiki/Октябрь_(производственное объединение) (дата обращения 19.04.2022).
