КУБ – ПРОГРЕССИВНЫЕ БЕЗРИГЕЛЬНЫЕ И БЕСКАПИТЕЛЬНЫЕ СИСТЕМЫ КРУПНОПАНЕЛЬНОГО ДОМОСТРОЕНИЯ

АННОТАЦИЯ

КУБ- каркас унифицированный безригельный.

Ключевые слова: конструктивная система, КУБ, каркас, узлы.

КУБ система (каркас унифицированный безригельный) история основания во многом предрасположена к Советскому Союзу, а именно, в начале 1960-х годов, в ЦНИИЭП, под руководством Дорфмана А.Д. и Левонтина Л.Н. был реализован проект безбалочного перекрытия гостиницы во Владивостоке. [1]. Самый сложный узел – это примыкание плиты к колонне, он решен приваркой закладной коробчатой детали плиты к продольной рабочей арматуре колонны. Такой Ж/Б каркас зданий носит название – КУБ-1(каркас унифицированный безригельный).

Следующим крупным шагом при разработке КУБ системы стала разработка сборно-монолитной конструктивной схемы КУБ-2,5, комплект документации, для которой был изготовлен в 1990 году. В новой модификация для выбора основных конструктивных решений для системы незагрязнения многоступенчатой фуги на колонне для многоступенчатых панелей фуг. Проект считается монолитным [2].

В системе на безголовом каркасе конструкции КУБ - 2,5 из каркаса на sgradata пространственная конструкция из типа "книга" является гибкой, монолитной или гибкой версией (рис. 1).

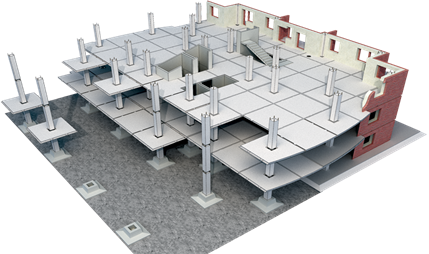

Рисунок 1. Схема безригельного каркаса здания системы КУБ

Новая конструкция узлов крепления связей к колоннам, снижает вероятность резонанса каркаса при вынужденных колебаниях (сейсмическая активность, ветровые нагрузки и т.д.). Система КУБ-2,5 может использоваться для строительства общественных, жилищных и промышленных объектах, с нормальными строительными условиями, как в район с сейсмической активностью до 9 баллов по шкале MSK-64 [3].

Сбороно-монолитная система КУБ-2.5 позволяет гражданам строить дома, общественные здания в одном, так что строители и уникальная технология производства и монтажа на строительстве конструкции. Система имеет собственную раму, она расположена вдали от грязи многоэтажной колонны с правильным поперечным сечением. КУБ-2.5 соответствует уровню прогрессивных конструкций для промышленного каркаса. Отличительной особенностью системы является то, что она установлена на поде в верхней части колонны, и она установлена на поде между ними двумя, без элемента.

Конструкция стыков колонн исключает сварку, так как стык колонн сечением 400*400 предусматривает принудительный монтаж, при котором фиксирующий стержень нижнего торца колонны должен войти в патрубок верхнего торца нижней колонны.

Элементы изготовлены из обыкновенного или предварительно напряженного бетона с толщиной стенок 80-120 мм.

Стык колонн предусматривает монтаж принудительный, при котором фиксирующий стержень нижнего торца верхней колонны должен войти в патрубок верхнего торца нижней колонны. Сварка арматуры выполняется при условии растягивающих усилий в стыке.

Список литературы:

1. Унифицированная система сборно-монолитного безригельного каркаса КУБ 2,5. Выпуск 1-1/ ЦНИИПИ «Монолит». – М.: Стройиздат, 1990. – 57 с.
2. Каркас-ПРО  Научно-проектное объединение [Электронный ресурс] – URL: http://karkas-pro.ru/stati/item/65-kub-2-5.html
3. КАРКАС УНИФИЦИРОВАННЫЙ БЕЗРИГЕЛЬНЫЙ. КУБ-2,5[Электронный ресурс] – URL: https://www.gbi-1.com/building/kub-2.5/
