СИСТЕМА DELTA СО СТАЛЕЖЕЛЕЗОБЕТОННЫМИ РИГЕЛЯМИ-ОПАЛУБКАМИ

АННОТАЦИЯ

Система Delta разработана для сборно-монолитного каркасного домостроения.

Ключевые слова: Delta, ригель, каркас, профиль сечение.

В данной системе для сталебетонного ригеля разработан специальный цельносварной гнутый профиль трапециевидного поперечного сечения с нижней полкой толщиной 6 мм для опирания плит пустотного настила (рисунок 1). Обе боковые стенки профиля перфорированы, а всё пространство между торцами, уложенных в проектное положение плит заполнено монолитным бетоном.

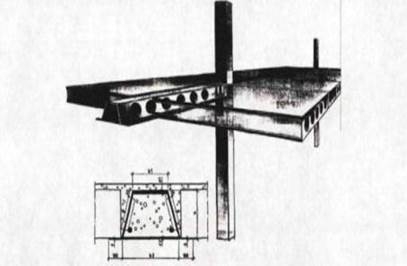

Рисунок 1. Сборно-монолитный каркас Delta со сталебетонным несущим ригелем (Финляндия)

Сталебетонный ригель в соответствии эпюрой моментов также снабжён дополнительной стержневой арматурой. Перекрытие каркаса Delta [1] рассчитано под полезную нагрузку 2,6; 3,8 и 4,65 кПа при толщине диска перекрытия соответственно 200; 265 и 385 мм и пролетах по 7 и 9 м.

Плиты многопустотные в известном исполнении выполнены с открытыми пустотамис обоих торцов. В время монтажа плиты ставятся на опорные, консольно выступающие нижние полки ригелей, выполненные из листовой стали. Наклонные боковые стенки гнутых профилей, образующих Delta ригель, снабжены штампованными дискретно расположенными отверстиями с получением выступающих кромок. Замоноличивание внутренней полости профилей и торцевых участков пустот выполняют через эти отверстия и боковые зазоры, между наклонными стенками гнутого профиля. Полученное таким образом шпоночное соединение за счёт сил контактного сцепления бетона замоноличивание обеспечивает совместную работу комплексного сечения.

Конструкция перекрытия за счёт снижения рабочей высоты ригелей, вписанных в толщину перекрытий, обеспечивает преувеличение полезного объема зданий.

К минусам системы можно отнести большую металлоемкость стале бетонных ригелей и трудоёмкость монтажа, обусловленную большим количеством монтажных элементов в опорных узлах ригелей. Для изготовления цельносварных гнутых профилей трапециевидного сечения требуется специальное энергоёмкое техническое оборудование. Кроме того, по требованиям пожарной безопасности необходима дополнительная защита открытых нижних металлических поверхностей ригелей, выступающих за плоскость потолка, что так или иначе снижает вариативность планировочных решений [2].

Каркас может быть применен для многоэтажных жилых домов и общественных зданий при условии обеспечения огневой защиты нижней полки стального ригеля.
