ОБОРУДОВАНИЕ ZTE НА ОСНОВЕ ТЕХНОЛОГИИ СПЕКТРАЛЬНОГО УПЛОТНЕНИЯ

ZTE EQUIPMENT IS BASED ON DWDM TECHNOLOGY

Igor Gerenberg

Master students, Irkutsk National Research Technical University,

Russia, Irkutsk

АННОТАЦИЯ

В данной статье рассмотрено одно из предполагаемых решений по развитию топологической сети . Повышения пропускной способности по ВОК и какое оборудование  на основе технологии спектрального уплотнения канала (DWDM/OTM) предназначенное для сверхдальней передачи и обеспечения  большой емкости сети будет применятся для решения данной задачи.

ABSTRACT

This article considers one of the proposed solutions for the development of a topological network. Increasing the capacity of the FOC and what equipment based on the technology of channel spectral division multiplexing (DWDM / OTM) designed for ultra-long transmission and providing a large network capacity will be used to solve this problem.

Ключевые слова: топология сети, спектральное уплотнение.

Keywords: network topology, WDM.

Введение

Технология спектрального уплотнения канала предназначена для сверхдальней передачи и обеспечения широкой полосы пропускания и большей емкости сети передачи данных. Цифровые системы передачи нового поколения могут реализовывать все приложения, начиная от магистральной сети и заканчивая сетью абонентского доступа, а также обеспечить для пользователей полный спектр решений систем передачи ориентированных на будущее

Основная часть

В связи повышения требований к пропускной способности и увеличению трафика представлено техническое решение для увеличения емкости и пропускной способности каналов связи по оптике с применение оборудования ZTE основанное на DWDM/OTM. Топология сети, для которой требуется повышение емкости и пропускной способности: всего 29 сайтов, 8 основных сайтов- ROADM, 6 сайтов- OADM 40 каналов, остальные сайты – OADM 8 каналов. Почти каждые два участка имеют по 2 пары волокон. Самое длинное расстояние 135 км. Основные услуги GE/10GE/STM-64.

Таблица 1.

Необходимые требования к оборудованию

Введение в решение OTN (оптическая транспортная сеть) серия DWDM поддерживает функцию FEC для STM-16, STM-64, GbE, 10GbE Lan,STM-256.Функция FEC соответствует режимам кодирования/декодирования, определённых в стандарте G.709. Поддерживают функции тестирования заголовков и обработки данных, которые обеспечивают гибкое тестирование и управление оптическими каналами в оптическом домене сети.

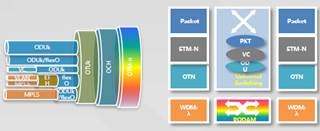

Рисунок 1. Универсальная коммутационная платформа улучшения использования сети и её гибкость

Суть этой платформы заключается в универсальности ODUk, Packet, VC, Hard pipe slicing: λ , ODUk и VC. Простота обслуживания с помощью EMS. Всем этим требования удовлетворяет оборудование систем ZTE которое полностью соответствует постоянным растущим требованиям к ширине полосы пропускания. Система выполнена на базе модульной архитектуры и технологии управления стойками расширения. Хорошая наращиваемость системы позволяет максимально экономить инвестиции пользователя.

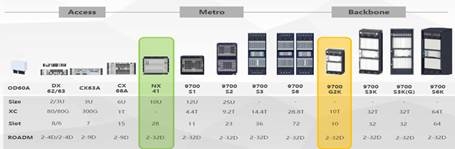

Рисунок 2. Оборудование ZTE ZXONE 9700G2K Subrack (10T) и ZXONE 9700 NX41-21 Subrack

Оборудования было выбрано ZXONE 9700G2K: сервисный блок 10 слотов полного обслуживания, поддержка ODUk/Packet/VC, главный блок управления, на слотах 6 и 7 исправлено для NCPQBoard (1+1). ZXONE 9700 NX41-21 Subrack сервисный блок 28 сервисных слотов. Поддержка плат оптического слоя, транспондеров и мукспондеров, контроль и управление платами питания и интерфейсными платами, поддержка резервного питания 1+1, поддержка питания 48В/-60В постоянного тока.

Заключение

Приведенное выше оборудование позволяет передачу на сверхдальние расстояния от нескольких км до нескольких тысяч км без электрической регенерации сигнала. Так же из преимуществ системы можно выделить гибкие режимы организации сети, надежные схемы резервирования, мультисервисный режим доступа. Высокая емкость и простота модернизации оборудования. Оно выполняет все требования по характеристикам приведённым в таблице 1.

Список литературы:

1. Н.Н Слепов Синхронные цифровые сети SDH 1997. — 148 с.
2. Листвин В.Н., Трещиков В.Н. DWDM системы. Третье издание 2007. — 352 с.
3. ZTE Learding 5G innovations — [электронный ресурс] — Режим доступа. — URL: http://zte.ru/ (дата обращения 20.02.2022)
