Статья опубликована в рамках: Научного журнала «Студенческий» № 10(180)

Рубрика журнала: Технические науки

Секция: Радиотехника, Электроника

Скачать книгу(-и): скачать журнал часть 1, скачать журнал часть 2

Библиографическое описание:
Телешев Д.С. ПОСТРОЕНИЕ И МОДЕЛИРОВАНИЕ РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ПИТАНИЯ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ПРИМЕНЕНИЕМ ПО SIMINTECH. // Студенческий: электрон. научн. журн. 2022. № 10(180). URL: https://sibac.info/journal/student/180/244049 (дата обращения: 28.06.2022).

ПОСТРОЕНИЕ И МОДЕЛИРОВАНИЕ РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ПИТАНИЯ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ПРИМЕНЕНИЕМ ПО SIMINTECH.

Телешев Дмитрий Сергеевич

студент, кафедра электроники, радиотехники и систем связи, Орловский государственный университет им. И.С. Тургенева,

РФ, г. Орел

Мишин Владислав Владимирович

научный руководитель,

доц., Орловский государственный университет им. И.С. Тургенева,

РФ, г. Орел

CONSTRUCTION AND SIMULATION OF THE OPERATION OF THE ELECTRICAL POWER CIRCUITS OF THE DC MOTOR USING SIMINTECH SOFTWARE

Dmitry Teleshev

Student, Department of Electronics, Radio Engineering and Communication Systems, Oryol State University I.S. Turgenev,

Russia, Orel

Vladislav Mishin

scientific adviser, associate professor, Oryol State University named after I.S. Turgenev,

Russia, Orel



АННОТАЦИЯ

В статье рассматривается возможность применения программы математического моделирования SimInTech при построении и моделировании электрической схемы.

ABSTRACT

The article discusses the possibility of using the SimInTech mathematical modeling program for the construction and modeling of an electrical circuit.



Ключевые слова: SimInTech, электрическая схема, моделирование.

Keywords: SimInTech, electrical circuit, modeling.



Для создания и последующего моделирования работы электрических схем в ПО SimInTech следует воспользоваться библиотекой Электротехнического оборудования для анализа электрических цепей в мгновенных значениях («ЭЦ Динамика»).

Модель, созданная в рамках данной статьи, рассматривает систему, состоящую из источника переменного тока 220 В 50Гц, выпрямителя, индуктивно-емкостного фильтра, двигателя постоянного тока, контактов, обеспечивающих реверсивное управление двигателем и измерительных приборов. Электрическая схема данной модели представлена на рисунке 1.

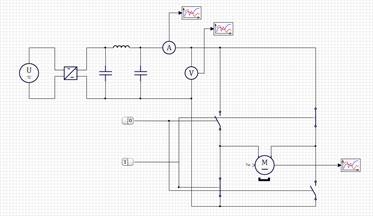

Рисунок 1. Электрическая схема модели



После проведения моделирования данной системы, были сняты показания с измерительных приборов (амперметра, вольтметра). Данные полученные с измерительных приборов представлены на рисунке 2.

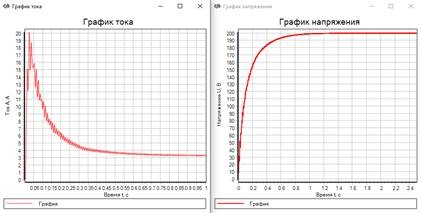

Рисунок 2. Данные измерительных приборов



Исходя из полученных данных после проведения моделирования схемы, видно, что пусковой ток электродвигателя равен 20 А, номинальный рабочий ток – 3 А, напряжение на электродвигателе 200 В.

Так же была измерена частота вращения электродвигателя, данный график представлен на рисунке 3.



Рисунок 3. Частота вращения электродвигателя



Исходя из полученных данных видно, что электродвигатель из состояния покоя до состояния 100% нагрузки переходит за 1 секунду.
