ВОЗМОЖНОСТЬ ПРИМЕНЕНИЯ ПО SIMINTECH В РАДИОТЕХНИКЕ И ПРИБОРОСТРОЕНИИ.

Телешев Дмитрий Сергеевич

студент, кафедра электроники, радиотехники и систем связи, Орловский государственный университет им. И.С. Тургенева,

РФ, г. Орел

Мишин Владислав Владимирович

научный руководитель,

доцент, Орловский государственный университет им. И.С. Тургенева,

РФ, г. Орел

POSSIBILITY OF APPLICATION OF SIMINTECH SOFTWARE IN RADIO ENGINEERING AND INSTRUMENT MAKING



Dmitry Teleshev

Student, Department of Electronics, Radio Engineering and Communication Systems, Oryol State University I.S. Turgenev,

Russia, Orel

Vladislav Mishin

scientific adviser, associate professor, Oryol State University named after I.S. Turgenev,

Russia, Orel



АННОТАЦИЯ

В статье рассматривается возможность применения программы математического моделирования SimInTech в радиотехнике и приборостроении.

ABSTRACT

The article considers the possibility of using the SimInTech mathematical modeling program in radio engineering and instrument making.



Ключевые слова: SimInTech, радиотехника, проектирование.

Key words: SimInTech, radio engineering, design.



SimInTech – российская программа проектирования систем автоматического управления, являющаяся аналогом зарубежного пакета прикладных программ для решения задач технических вычислений MATLAB & Simulink.

Для проектирования электрических схем SimInTech содержит следующие библиотеки:

– библиотека Электротехнического оборудования для анализа электрических цепей в действующих значениях («ЭЦ Статика»);

– библиотека Электротехнического оборудования для анализа электрических цепей в мгновенных значениях («ЭЦ Динамика»).

При использовании элементов библиотеки «ЭЦ Статика» расчет схем ведется по действующим параметрам электрической цепи. Реальный синусоидальных сигнал заменяется эквивалентным равным амплитуде синусоиды деленными на √2. «ЭЦ Статика» позволяет рассчитывать установившиеся и переходные режимы, длительность которых выше периода питающей среды. Расчет проводится в комплексных числах.

При использовании элементов библиотеки «ЭЦ Динамика» расчет ведется непосредственно по мгновенным значениям сетей переменного тока. «ЭЦ Динамика» рассчитывает фактическую осциллограмму процесса. Эта библиотека применяется для исследований, в которых нужно увидеть электромагнитные процессы близкие к реальным.

В качестве примера рассмотрим схему, собранную на элементах разных библиотек, номиналы компонентов идентичны.

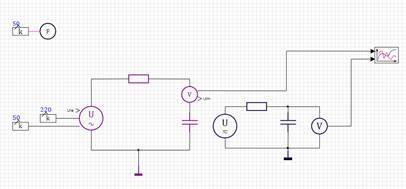

Рисунок 1. Схема электрическая



Слева схема собрана на компонентах библиотеки «ЭЦ Статика», питается от источника напряжения 220 В с частотой 50 Гц. Справа схема построена на компонентах библиотеки «ЭЦ Динамика», с аналогичным источником питания.



Рисунок 2. Результаты моделирования



В первом случае (на рисунке 2 зеленый график) – сразу установившееся – действующее значение напряжения – никакого электромагнитного процесса нет. Во втором случае (на рисунке 2 красный график) видим реальную осциллограмму переходного процесса.



Список литературы:

  1. ВВЕДЕНИЕ В РАБОТУ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ «Среда динамического моделирования технических систем «SimInTech» [электронный ресурс]. – Режим доступа: https://help.simintech.ru/oxy_ex-1/webhelp_docs/SIT_SimInTech_ECD.pdf (дата обращения 02.11.2021)
