РАСЧЕТ РАЗМЕРНОЙ ЦЕПИ ДЕТСКОЙ КРОВАТКИ ИЗ МАССИВА ДРЕВЕСИНЫ

Никонорова Анна Алексеевна

студент, кафедры транспортно-технологических машин, Поволжской государственный технологический университет,

РФ, г. Йошкар-Ола

CALCULATION OF THE DIMENSIONAL CHAIN OF A CHILDREN'S CAB FROM SOLID WOOD



Anna Nikonorova

student, Department of Transport and Technological Machines, Volga State University of Technology,

Russia, Yoshkar-Ola



АННОТАЦИЯ

В статье представлена схема размерной цепи детской кроватки из массива древесины. Проведён расчёт размерной цепи кроватки, который позволяет обеспечить точность её изготовления.

ABSTRACT

The article presents a diagram of the dimensional chain of a crib made of solid wood. The calculation of the dimensional chain of the crib was carried out, which allows to ensure the accuracy of its manufacture.



Ключевые слова: детская кроватка; массив древесины, размерная цепь.

Keywords: crib; solid wood, dimensional chain.



Для обеспечения точности изготовления детской кроватки, показанной на рисунке 1, необходимо рассчитать её размерную цепь. Для этого была составлена схема размерной цепи (рисунок 2).

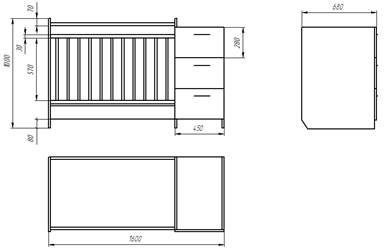

Рисунок 1. Общий вид и габаритные размеры изделия



Далее произведем расчёт размерной цепи на сборочную единицу, для этого решим следующие задачи:

1. Задача: Обеспечить требуемую длину изделия.



Рисунок 2. Схема размерной цепи



2. Выявление составляющих звеньев размерной цепи по длине изделия.

А1= 19 мм; А2= 113 мм; А3= 19 мм; А4= 412 мм; А5=19 мм; АD=1600 мм.

3. Рассчитываем номинальные размеры всех звеньев размерной цепи

,

где    AD - номинальный размер замыкающего звена размерной цепи;

xAi – передаточное отношение i-го составляющего звена размерной цепи А;

для увеличивающих составляющих звеньев xi = +1, для уменьшающих – xi = -1;

Ai – номинальный размер i-го составляющего звена размерной цепи Ai;

i=1, 2 … m – порядковый номер звена.

АD=  1600±1,5   мм

АDmin= 1601,5-1,5 = 1598,5  мм; АDmax= 1600+1,5 =1601,5  мм

4. Устанавливаем поля допусков и предельные отклонения на размер каждого составляющего звена размерной цепи.

Полученный расчёт сведём в таблицу 1.

Таблица 1.

Расчёт размерной цепи

Звено

x

Аi

Поля допуска

Предельные отклонения

dАi, мм

D0Аi

Метод достижения требуемой точности

А1

+1

19

js13

± 0.16

0.32

0

НВ

А2

+1

1131

js11

± 0.33

0.66

0

НВ

А3

+1

19

js13

± 0.16

0.32

0

НВ

А4

+1

412

js12

± 0.31

0.62

0

НВ

А5

+1

19

js13

± 0.16

0.32

0

НВ

АD



1600













5. Проверяем правильность установленных допусков при методе неполной взаимозаменяемости.

Определяем расчётный допуск замыкающего звена

,   мм

Проверка 1:              1,06 < 3     (условие выполняется)

6. Проверяем правильность выбора полей допуска

а) Определяем координату середины поля допуска замыкающего звена

+1*0+1*0+1*0+1*0+1*0=0 мм

б) Определяем предельные отклонения замыкающего звена:

верхнее отклонение

нижнее отклонение

7. Определяем предельные размеры замыкающего звена

  1600+0,53 = 1600,53  мм

   1600-0,53 = 1599,47  мм

Проверка 2:

, т.е.         1600,53  < 1601,5

, т.е.          1599,47   > 1598,5

В итоге получаем, что необходимое условие выполняется (рисунок 3).



Рисунок 3. Выполнение условия



В данной работе был произведен расчёт размерной цепи на сборочную единицу.



Список литературы:

  1. Кошелева С. А. Технология изделий из древесины: учебное пособие по курсовому проектированию – 2-е изд., стереотип. – Йошкар-Ола: Марийский государственный технический университет, 2011. – 252 с.
  2. Алютин А. Ф., Бухтияров В. П., Сахновская В. П. и др. Под редакцией Бухтиярова В. П. Справочник мебельщика. Станки и инструменты. Организация производства и контроль качества – 2-е изд., перераб. – М.: Лесн. пром-сть, 1985. – 371 с., ил.
