ПРОЕКТ ДЕТСКОЙ КРОВАТКИ ИЗ МАССИВА ДРЕВЕСИНЫ

SOLID WOOD BED PROJECT

Anna Nikonorova

student, Department of Transport and Technological Machines, Volga State University of Technology

Russia, Yoshkar-Ola

АННОТАЦИЯ

В работе представлен проект детской кроватки из массива древесины породы береза. Кроватка состоит из двух частей, d первой части находится сама кроватка, а во втором три ящика для размещения всех необходимых для ребенка вещей.

ABSTRACT

The paper presents a project of a crib made of solid birch wood. The bed consists of two parts, in the first part there is the bed itself, and in the second there are three drawers for placing all the things necessary for the child.

Ключевые слова: детская кроватка; массив древесины, береза.

Keywords: crib; solid wood, birch.

Детская кроватка место для сна ребенка. Для того что бы ребенок был в «безопасности», кроватки изготавливают из экологически чистых материалов. Проектируемая мной детская кроватка, будет выполнена из массивной древесины породы - береза. Кроватка состоит из двух частей. В первой части находится сама кроватка, а во втором три ящика для размещения всех необходимых для ребенка вещей.

Представленная кроватка выполнена из 13 деталей. Все стенки изделия выполнены из мебельных щитов, что не позволит кроватке покоробиться в процессе ее эксплуатации.

Кроватка, выполненная и массива древесины, является экологически чистым материалом, прочным и надежным для ребенка.

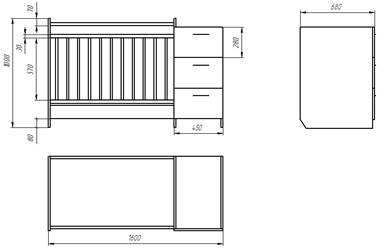

Рисунок 1. Общий вид и габаритные размеры изделия

Основываясь на общий вид кроватки (рисунок 1), была выполнена спецификация деталей и сборочных единиц на разрабатываемое изделие (таблица 1).

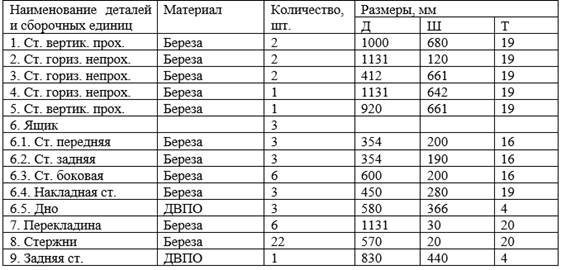

Таблица 1.

Спецификация деталей и сборочных единиц на детскую кровать

Разработка конструкции изделия. Расчет элементов изделия на прочность и деформируемость

Рисунок 2. Схема нагружения стенки горизонтальной непроходной

Стенка горизонтальная непроходная 412х661х19 мм

Условие прочности Ϭ_max =  ; кгс/см²

Ϭ_max =

Где Р – сосредоточенная нагрузка, кгс; Р = 20 кгс

L – расстояние между опорами, м; L = 41,2 см

b= ширина полки, м

Условие деформируемости: f_max =  ; см

Момент сопротивления сечения: W_ρ = , см³

Момент инерции сечения: J_p = , см⁴

[f] = 1/200 L = 41,2 = 0,206; [Ϭ] = 0.3…0.5 Ϭ_изг = 0,3*1095 = 328,5

Ϭ_max≤[Ϭ] т.е 2,59<328,5; f_max≤[f] т.е 0,0015<0,206

Предел прочности на изгиб и допустимый прогиб не превышают допустимые табличные значения.

В данной работе была рассчитана спецификация деталей и сборочных единиц на детскую кровать, расчет элементов изделия на прочность и деформируемость.

Список литературы:

1. Кошелева С. А. Технология изделий из древесины: учебное пособие по курсовому проектированию – 2-е изд., стереотип. – Йошкар-Ола: Марийский государственный технический университет, 2011. – 252 с.
