СНИЖЕНИЕ ЗАТРАТ НА ОСВОЕНИЕ ПОСЛЕ ГРП

АННОТАЦИЯ

В наше время существует проблема с использованием малоэффективных методов очистки скважин и ПЗП, а также с разбуриванием спрессованных проппантовых пробок после ГРП. На основе проанализированных технических данных по скважинам, изученных технических, патентных и научных литературных источников по разрабатываемой теме выпускной квалификационной работы подобранно подходящее техническое решение («Clean well»).

Ключевые слова: опытно-промышленные испытания, ремонтно-изоляционные работы, обработка призабойной зоны, вторичное вскрытие, гидроразрыв пласта, промывка, забой, геолого-технические мероприятия.

Освоение скважины - особый технологический цикл, который завершает ее строительство. Качество освоения и результаты последующей эксплуатации скважин зависят от того, насколько эффективно удается восстановить фильтрационные характеристики продуктивных пластов-коллекторов, сниженных на стадиях первичного и вторичного вскрытия пласта, при вызове притока, применении различных методов интенсификации притока из пласта. Качество освоения скважин, в конечном итоге, определяет темпы и характер разработки месторождений.

Под освоением скважин понимается комплекс проводимых работ по окончании бурения, крепления и перфорации (или капитального ремонта) с целью получения при оптимальных технологических режимах работы эксплуатационного пласта (объекта) максимального дебита нефти (газа) или лучшей приемистости пласта при закачке в него флюидов. Иногда освоение совмещают с гидроразрывом пласта, но это скорее исключение из правила.

Процесс освоения скважины заключается в возбуждении скважины, очистке прискважинной зоны пласта (ПЗП) от жидкости и прочих загрязняющих примесей, находящихся в стволе, в проведении необходимых работ для улучшения фильтрационной характеристики прискважинной зоны продуктивного пласта.Сущность возбуждения скважины состоит в понижении давления на забое (в ПЗП), создаваемого столбом бурового раствора (или иной жидкости), различными способами до давления меньше пластового, чтобы обеспечить приток нефти или газа в скважину.

В наше время существует проблема с использованием малоэффективных методов очистки скважин и ПЗП, а также с разбуриванием спрессованных проппантовых пробок после ГРП.

Я же в свою очередь предлагаю для решения этой проблемы ТК ПС-254. Данная компоновка имеет ряд преимуществ, а именно:

1. Разрушение и удаление проппантных пробкообразований без создания циркуляции
2. Работа в поглощающих скважинах
3. Сокращение времени ремонта и вывода скважины на режим
4. Отсутствие негативного воздействия промывочной жидкости на пласт.

Работа осуществляется благодаря перепаду давления жидкости меж скважиной и воздушной полостью, состоящей из труб НКТ, на которых комплекс опускается в скважину. При разгрузке колонны труб о забой скважины сквозь верхний толкатель внутренняя впалая фреза выставляется и вращается, фрезеруя пробку. затем наружная фреза выставляется и вращается, разламывая оставшийся участок кольцеобразной пробки в э/к. Отфрезерованные элементы пробки из-за депрессии всасываются в контейнер из труб НКТ. Во время подъема колонны труб НКТ клапаны обратные затягиваются в транспортное положение, сдерживая элементы разбитой пробки и забойный шлам в контейнере из НКТ. Актуальность моей темы заключается в том, что в наше время существует проблема с использованием малоэффективных методов очистки скважин и ПЗП, а также с разбуриванием спрессованных проппантовых пробок после ГРП.

Исходя из этого я поставил перед собой следующие цели и задачи:

1. Уменьшение негативного воздействия на ПЗП
2. Повышение качества очистки скважин
3. Снижение времени на проведение операции
4. Подбор оборудования
5. Проведение ОПИ
6. Внедрение в производство

Для достижения поставленных целей и задач существует несколько методов, а именно:

1. Химические (Кислотные обработки)
2. Механические (Технологическая компоновка ПС-254)
3. Тепловые (Горячие промывки, обработка паром)
4. Комбинированные (Термокислотные обработки)

В процессе изучения этих методов я определил, что наилучшим методом является ТК ПС-254

Комплекс очистки горизонтальных скважин (КОГС ПС-238)

НАЗНАЧЕНИЕ: Предназначен для нормализации забоев скважин, оборудованных хвостовиками малого диаметра (102, 114 мм) с зенитным углом до 92 градусов, осложненных наличием песчаных, глинистых, гипсовых и проппантных пробкообразований посредством их механического разрушения разбуривающей полой фрезой и одновременного заполнения контейнеров из труб НКТ разрушенными фрагментами пробки, шламовыми отложениями и мелкими металлическими предметами.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ: Работа осуществляется за счет использования перепада давления жидкости между скважиной и воздушной полостью, состоящей из труб НКТ, на которых комплекс спускается в скважину. Особенности конструкции комплекса позволяют использовать энергию перепада гидростатического давления многократно в процессе одной технологической операции по нормализации забоя. Агрессивная разбуривающая насадка с вращающейся полой фрезой КН(ПШ)-73 разрушает плотно спрессованные пробкообразования различной структуры. Во время подъема колонны труб система клапанов обратных шаровых удерживает элементы разрушенной пробки и забойный шлам в контейнере из труб НКТ.

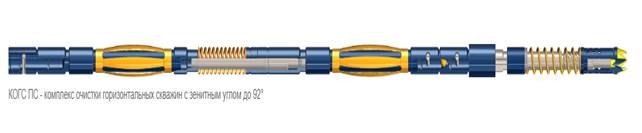

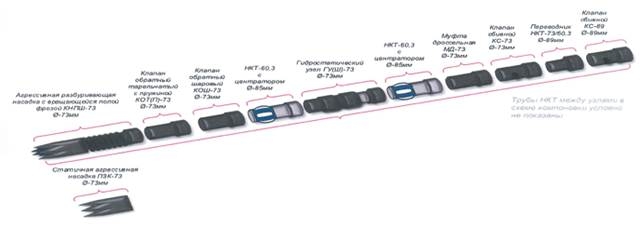

Рисунок 1. Комплекс очистки горизонтальных скважин (КОГС ПС-238)

Комплекс очистки наклонно-направленных скважин (ПС 254 - КН01)

Назначение: назначение предназначен для нормализации забоев скважин 102-178 мм осложненных проппантными пробками после грп песчаными глинистыми гипсовыми и прочими твердыми пробкообразованиями включая солевые отложения посредством их механического разрушения вращающейся фрезой и одновременного наполнения контейнера из труб нкт их разрушенными частями и забойным шламом устройство и принцип действия работа осуществляется благодаря перепаду давления жидкости меж скважиной и воздушной полостью складывающейся из труб нкт на которых комплекс опускается в скважину при разгрузке колонны труб о забой скважины штифты ргж срезаются и раскрываются отверстия для поступления частей отфрезированной пробки жидкости и шлама одновременно сквозь верхний толкатель внутренняя фреза выставляется и вращается фрезеруя пробку фрезерованные элементы пробки за счет депрессии вбираются в контейнер из труб нкт во время подъема колонны труб конструкция клапанов обратных шаровых затягивается в транспортное положение сдерживая элементы отфрезированной пробки и забойный шлам в контейнере из труб нкт. Во время подъема колонны труб система клапанов обратных шаровых закрывается в транспортное положение, удерживая элементы разрушенной пробки и забойный шлам в контейнере из труб НКТ. Компановка представлена на рисунке 2. На рисунке 3 представлена насадка КНПШ.

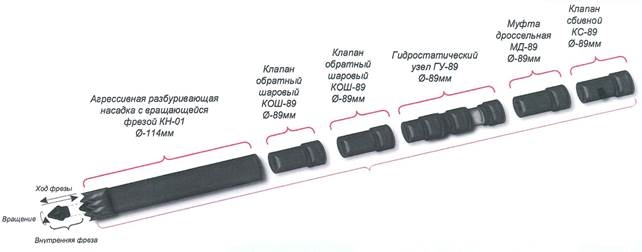

Рисунок 2. Комплекс очистки наклонно-направленных скважин (ПС-254)

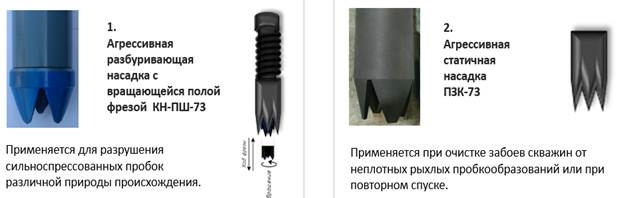

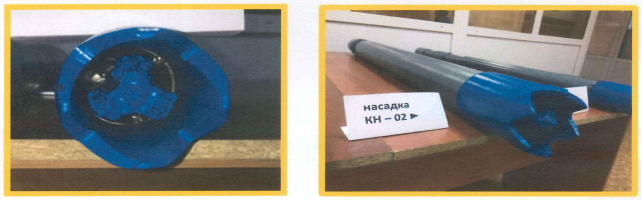

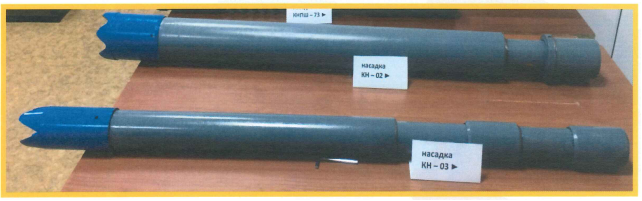

Рисунок 3. Разбуривающая комбинированная насадка с полым штоком (КНПШ)

Методы восстановления забоя после ГРП

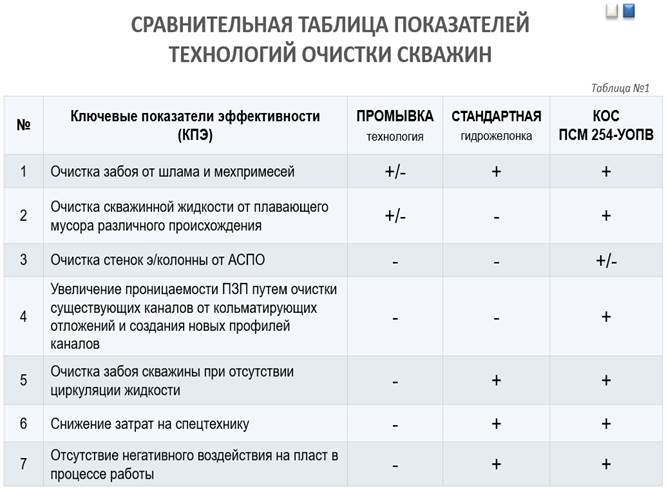

Рисунок 4. Сравнительная характеристика методов восстановления забоя после ГРП

Список литературы:

1. Акульшин В.С. Эксплуатации нефтяных и газовых скважин. / Акульшин В.С., Бойко Ю.А., Зарубин В.М., Дорошенко О.И. – Москва: Недра, 2018.
2. Амиян В.А Вскрытие и освоение нефтегазовых пластов / Амиян В.А., Васильева Н.П. – Москва : Недра, 1972. 186 с.
3. ООО «ТСК-Авто»: официальный сайт – URL: http://tskavtо.ru/
4. Яртиев А.Ф. Экономическая оценка проектных решений инновационно-инвестиционных вложений для нефтяной промышленности / Барановский В.Д., Булатов А.И., Крылов В.И.  – Москва : ВНИ­И­ОЭНГ, 2016.
5. В.П. Овчинников, Н.А. Аксенова, Ф.А. Агзамов, О.В. Нагарев. Заканчивание скважин: Учеб. пособие для вузов. - Тюмень. 2010.
