МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ ЗАЩИТЫ ОРГАНОВ ЗРЕНИЯ ЭЛЕКТРОГАЗОСВАРЩИКОВ СРЕДСТВАМИ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

METHODOLOGY OF RESEARCH PROTECTION OF THE EYE BODIES OF ELECTRIC GAS WELDERS BY PERSONAL PROTECTION MEANS

Vasily Maslov

master's student, Institute of Engineering and Environmental Safety, Togliatti State University,

Russia, Togliatti

АННОТАЦИЯ

В данной работе представлена методология исследования защиты органов зрения электрогазосварщиков от яркого светового излучения. Также был описан способ определения сферической рефракции.

ABSTRACT

This paper presents a methodology for studying the protection of the organs of vision of electric and gas welders from bright light radiation. A method for determining spherical refraction has also been described.

Ключевые слова: средства индивидуальной защиты, органы зрения, электрогазосварка, оптические параметры, светофильтры.

Keywords: personal protective equipment, organs of vision, electric gas welding, optical parameters, light filters.

Введение

Электрогазосварка - опасная работа, поскольку она подвергает сварщиков воздействию вредных газов, таких как диоксид азота, озон и другие токсичные аэрозоли. Работникам необходимо уметь работать с некоторыми из самых передовых доступных технологий.

Электрогазосварщики всегда должны носить средства индивидуальной защиты, такие как сварочные шлемы и перчатки, чтобы эти газы не попали в дыхательную систему. Также необходимо надевать сварочные очки и маски для защиты органов зрения.

Настоящая работа направлена на оценку соответствия средств индивидуальной защиты действующему законодательству с целью защиты органов зрения от электрической и газовой сварки.

В данной статье представлена методика исследования защиты органов зрения от электрической и газовой сварки средствами индивидуальной защиты.

Основные требования к средствам индивидуальной защиты.

На всех промышленных предприятиях производятся сварочные работы. Процесс сварки также известен как соединение двух или более металлических или пластиковых деталей с помощью тепла и давления. Сварочный процесс используется в таких отраслях, как строительство, нефтегазовая промышленность, транспорт, горнодобывающая промышленность, производство электроэнергии. И, поэтому, следует проверять и исследовать средства индивидуальной защиты электрогазосварщиков.

На примере имеющейся лицевой маски для сварочных работ, опишем методику проведения испытаний оптических параметров средств индивидуальной защиты электрогазосварщиков.

Эта маска для электросварщика, содержит лицевой щиток, закрепленный на нем исполнительный механизм, смотровую щель и держатель со светофильтром, установленным с возможностью закрывания и открывания щели посредством соленоида, управляемого током сварочной дуги. [1].

Оправы и корпуса средств защиты при сварке должны иметь такую же степень защиты от излучения, которая обеспечивается самыми темными светофильтрами, декларированными изготовителем или поставщиком для применения в них. [2].

При наличии вентиляции конструкцией оправы (корпуса) не должна быть нарушена предусмотренная защита. [2].

Средства защиты при сварке не должны иметь выступающих частей, острых кромок или других дефектов, которые могут вызвать дискомфорт или нанести вред при эксплуатации. [2].

Средства защиты при сварке, находящиеся в контакте с кожей человека, должны быть изготовлены из материалов, не вызывающих раздражения кожи и разрешенных органами государственного надзора, что должно быть подтверждено санитарно-эпидемиологическим заключением, выдаваемым в установленном порядке. [2].

Ширина наголовных лент должна равняться не менее 10 мм по всей длине обхвата головы. Металлические соединения, на которые может воздействовать тепловое излучение, должны быть изолированы от возможных ожогов.

Все детали маски электрогазосварщика должны быть легко заменяемыми, наголовоное крепление лицевых щитков должно крепко удерживать щиток сварщика в нужном положении.

Наголовное крепление должно иметь возможность регулировки по высоте и окружности головы сварщика.

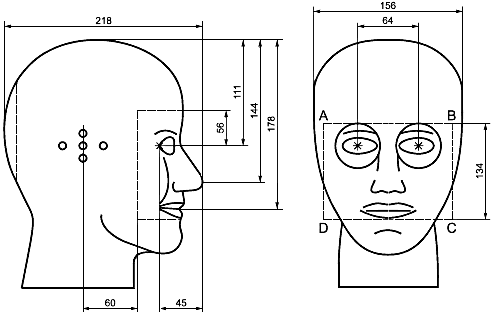

На рисунке 1 представлен контрольный макет головы, который показывает, как должны располагаться лицевые щитки электрогазосварщика.

Рисунок 1. Контрольный макет головы

Оптические и неоптические испытания СИЗ состоит в проверке основных требований средств зашиты путем проведения измерений и оценки определенного критерия.

Все используемые при испытаниях СИЗ глаз средства измерений должны иметь действующие свидетельства о поверке, а испытательное оборудование должно быть аттестовано в установленном порядке в соответствии с нормативно-правовыми нормами государств, присоединившихся к настоящему стандарту. [3].

Методы испытаний оптических параметров средств индивидуальной защиты глаз.

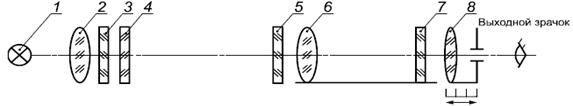

Определение сферической рефракции, астигматизма и призматического действия проводят на установке, принципиальная оптическая схема которой приведена на рисунке 2. [3].

Рисунок 2. Принципиальная оптическая схема для испытания на сферическую рефракцию, астигматизм и призматическое действие смотровых элементов

Составляющие этой оптической схемы:

1. лампа накаливания;
2. конденсор;
3. интерференционный фильтр;
4. тест-объект с мирой;
5. испытуемый смотровой элемент СИЗ глаз;
6. объектив зрительной трубы;
7. сетка;
8. окуляр зрительной трубы.

Для измерения используют зрительную трубку с диаметром 20 мм и увеличение 20-30. Как вспомогательное устройство применяют тестовый объект, имеющий вырезанную миру на черной пластине.

Внешний диаметр большого кольца А тест-объекта составляет (23,0±0,1) мм, ширина - (0,6±0,1) мм. Внутренний диаметр малого кольца В составляет (11,0±0,1) мм, ширина кольца - (0,6±0,1) мм; центральное отверстие имеет диаметр (0,6±0,1) мм. Штрихи миры должны быть длиной 20 мм, шириной 2 мм с промежутками между ними не менее 2 мм. [3].

Дальнейшие действия заключаются в размещении за тест-объектом лампы накаливания, как источник излучения. Для уменьшения хроматической абстракции устанавливается светофильтр.

Калибровку производят с помощью калибровочных линз с положительной и отрицательной рефракцией: (0,06; 0,12; 0,25) дптр. [3].

Порядок проведения испытания.

При испытании смотровых элементов СИЗ глаз без астигматизма проводят следующие операции:

а) зрительную трубу фокусируют до получения четкого изображения тест-объекта;

б) снимают по шкале зрительной трубы значение рефракции. [3].

При проведении испытания используется тест-объект, который перемещается вдоль оси смотровых элементов до совмещения сечений СИЗ органов зрения со штрихами миры.

Далее, снимают отсчеты по шкалам зрительной трубы, сначала на группу из одной миры, а затем, группы из двух мир. С помощью вычислений среднеарифметического значения отсчетов получается величина сферической рефракции.

При определении призматического действия смотровых элементов проводят следующие операции:

а) зрительную трубу фокусируют до получения четкого изображения тест-объекта;

б) если точка пересечения штрихов сетки окуляра зрительной трубы выходит за пределы изображения большого кольца тест-объекта, считают, что призматическое действие смотрового элемента СИЗ глаз превышает значение 0,25 прдптр. Если точка пересечения штрихов сетки окуляра зрительной трубы находится внутри изображения малого кольца тест-объекта, считают, что призматическое действие не превышает значения 0,12 прдптр. [3].

Оценка результатов испытания.

Испытуемый смотровой элемент СИЗ глаз считают прошедшим испытания, если измеренные значения сферической рефракции, астигматизма и призматического действия соответствуют требованиям. [3].

Покровное стекло считают прошедшим испытания, если измеренные значения сферической рефракции, астигматизма и призматического действия соответствуют требованиям. [3].

Список литературы:

1. Патент РФ № 2019137487, 21.11.2019. Мирошин С.А. Лицевая маска для сварочных работ // Патент России № 195012. 2020. Бюл. № 2.
2. Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты глаз и лица при сварке и аналогичных процессах. Общие технические условия (Издание с Поправкой) [Электронный ресурс]: ГОСТ 12.4.254-2013 (ред. от 1.11.2019). URL: https://docs.cntd.ru/document/1200108361?section=text (дата обращения: 20.12.2021).
3. Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты глаз. Методы испытаний оптических и неоптических параметров (с Поправкой) [Электронный ресурс]: ГОСТ 12.4.309.2-2016 (ред. от 1.07.2019). URL: https://docs.cntd.ru/document/1200143245?section=text (дата обращения: 20.12.2021).
