РАСЧЕТ КРУГОВЫХ ДИАГРАММ И ХАРАКТЕРИСТИК МОЩНОСТИ МЕЖСИСТЕМНОЙ ЭЛЕКТРОПЕРЕДАЧИ

CALCULATION OF PIE CHARTS AND POWER CHARACTERISTICS INTERSYSTEM POWER TRANSMISSION

Ivan Kolesov

Student, department, intelligent electrical networks, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной работе пример расчета круговых диаграмм и характеристик мощности межсистемной электропередачи и на основе расчета были сделаны выводы.

ABSTRACT

In this paper, an example of the calculation of pie charts and power characteristics of an intersystem power transmission and conclusions.

Ключевые слова: схема, параметры, диаграмма.

Keywords: scheme, parameters, diagram.

Рисунок 1. Схема электропередачи

Таблица 1.

Параметры системы

1. Определение параметров схемы замещения элементов электропередачи.

Межсистемная электропередача, состоящая из одноцепной воздушной линии (Л) и двух параллельно включённых автотрансформаторов связи (АТ), обеспечивает передачу мощности из одной энергосистемы (С₁) в другую (С₂). Схема электропередачи приведена на рисунке 1. Данные по воздушной линии и автотрансформаторам приведены в таблице 1.

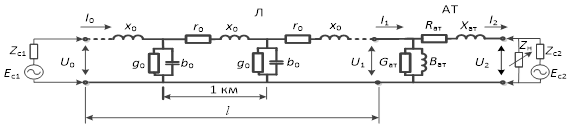

Рисунок 2. Схема замещения электропередачи

2. Определение постоянных четырёхполюсников воздушной линии электропередачи и автотрансформатора и эквивалентные постоянные электропередачи.

Схема замещения электропередачи (см. рис.1) может быть представлена в виде каскадно соединённых четырёхполюсников линии Л и АТ (рис. 3).

Рисунок 3. Каскадно соединённые четырёхполюсники линии Л и АТ

Параметры эквивалентного четырёхполюсника , , ,  (рис.4) определяются по правилам матричной алгебры.

Рисунок 4. Параметры эквивалентного четырёхполюсника , , ,

3. Построение круговых диаграмм мощности электропередачи.

Рисунок 5. Круговая диаграмма мощности электропередачи

4. Построение нагрузочных характеристик мощности электропередачи.

Нагрузочные характеристики мощности представляют зависимости мощностей начала и конца электропередачи от угла сдвига между векторами напряжения .

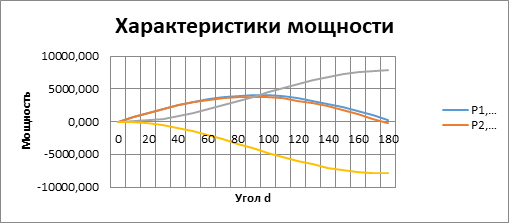

Рисунок 6. Нагрузочная характеристика мощности электропередачи

Вывод: С ростом угла  передаваемая активная мощность возрастает до величины теоретического предела   при значениях 90º. При дальнейшем увеличении   передаваемая мощность уменьшается, что недопустимо по условиям устойчивости параллельной работы электростанций систем С₁ и С₂

5. Анализ режимов электропередачи

Определить рабочую зону характеристики мощности, в которой выполняются все ограничения на передаваемую мощность (рисунок 7). При изменении мощности  в пределах рабочей зоны определить соответствующую ей мощность  и построить зависимости потерь мощности  и КПД электропередачи  от угла  (рисунок 8 а, б) при условии, что  и .

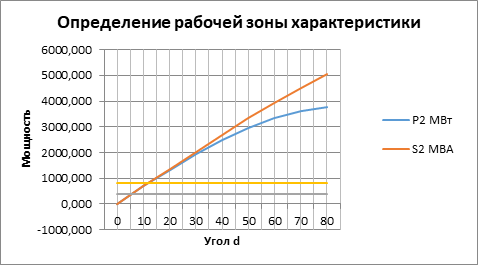

Рисунок 7. Определение рабочей зоны характеристики мощности

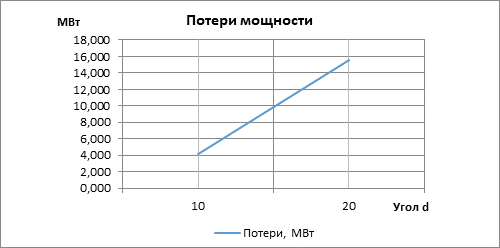

Рисунок 8. Зависимость потерь мощности.

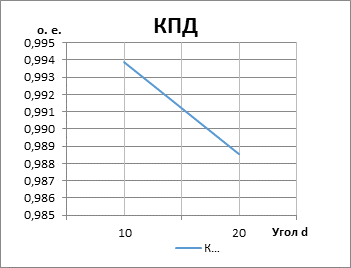

Рисунок 9 Зависимость потерь КПД электропередачи.

Вывод: При возрастании изменения угла  потери мощности возрастают, а КПД падает.
