ДИСТАНЦИОННОЕ СНЯТИЕ ПОКАЗАНИЙ (СЧЕТЧИКИ НОВОГО ПОКОЛЕНИЯ)

REMOTE READING (NEW GENERATION METERS)

Alina Marina

master's student, Department of Energy, Amur state University,

Russia, Blagoveshchensk

Alexander Kozlov

scientific adviser, Candidate of Sciences technical, Associate professor, Amur state University,

Russia, Blagoveshchensk

АННОТАЦИЯ

Экономия энергии — один из приоритетов и для частных лиц, и для компаний. Однако большинство электроприборов сегодня практически не позволяет установить, как много энергии каждый из них расходует в каждый конкретный момент времени. Интеллектуальные устройства, способные измерять и передавать такие показатели, являются мощным инструментом для управления энергопотреблением. Этот подход позволит, в частности, решать такие задачи, как снижение общего уровня энергопотребления, установление баланса спроса и предложения энергии по времени.

ABSTRACT

Saving energy is one of the priorities for both individuals and companies. However, most electrical appliances today practically do not allow you to determine how much energy each of them consumes at any given time. Intelligent devices capable of measuring and transmitting such indicators are a powerful tool for energy management.

Ключевые слова: коммерческие потери, хищение электроэнергии, умный счетчик, интеллектуальные сети.

Keywords: commercial losses, theft of electricity, smart meter, smart grids.

Современным трендом в области создания систем сбора данных о потреблении ресурсов (далее – Систем) является дистанционный сбор детализированных данных о потреблении.

1. Счетчик становится частью Системы, в котором дистанционно накапливаются и обрабатываются данные о потреблении ресурсов.

2. Конструкция счетчиков должна предусматривать возможность встраивания их в такую Систему.

 3. Счетчиков в Системе может быть много и даже очень много, они могут быть распределены на большой территории. [1, 2].

Счётчики электроэнергии с передачей данных от обычных отличаются тем, что они являются многотарифными. При этом сам прибор каждые 15 секунд на своём табло показывает, сколько на данный момент после снятия последних данных было израсходовано электричества.

Дистанционный счетчик —поддерживает двустороннюю связь

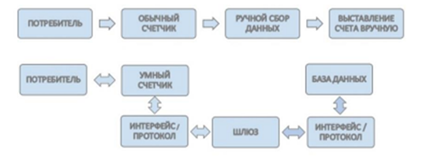

Рисунок 1. Архитектурная модель интеллектуального прибора учета

Передача данных осуществляется посредством следующих технологии:

- технология GPRS, технология PLC: в качестве каналов передачи данных используются линии электропередач, технология Wi-Fi.

Дистанционные счетчики должны реализовывать следующие функции: 1. Количественные измерения за короткие промежутки времени: мощность, величина нагрузки, активность, частота. 2. Передача данных должна осуществляться по безопасным каналам связи. 3. Долговременное хранение данных при отсутствии основного питания. 4. Возможность самодиагностики и защиты от всевозможных методов хищения. 5. Наличие удобного и прозрачного интерфейса 6. Наличие функций включения и отключения потребителя или линии в целом.

Что касается самого устройства, то в состав счётчика входят: 1) трансформатор тока измерительного действия; 2) электронное плато; 3) клеммная коробка; 4) корпус прибора; 5) ЖК-экран; 6) телеметрический выход; 7) часы; 8) источник питания; 9) оптический порт; 10) супервизор.

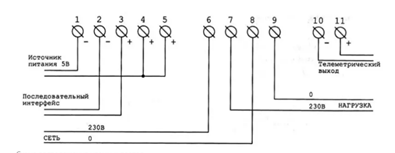

Рисунок 2. Схема расположения клемм и портов

Приходим к выводу, что интеллектуальный прибор учёта имеет ряд преимуществ такие как сокращение коммерческих потерь; управление тарифами электроэнергии; сокращение общих затрат на считывание, эксплуатацию и обслуживание счетчика, отсутствие необходимости в съеме показаний сотрудниками компании; выбор подходящего для потребителя тарифа; снижение затрат на электроэнергию за счет снижения эксплуатационных расходов.

Список литературы:

1. Грушников В.А. Инновации в области использования энергии // Компетентность. 2016. № 8.С. 44–51.
2. Максименко А.Е., Рыгалин Д.Б. Интеллектуальная система поквартирного учета и регулирования энергоресурсов // Энергосбережение. 2011. № 2. С. 45–53.
