СПОСОБЫ МОДЕЛИРОВАНИЯ ЭВАКУАЦИИ ИЗ ЗДАНИЙ КИНОТЕАТРОВ

METHODS OF SIMULATION OF EVACUATION FROM CINEMA BUILDINGS

Marina Kareva

student of the Institute of Distance Learning and Distance Learning, St. Petersburg University of the State Fire Service EMERCOM of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье рассмотрены основные нормы и правила при моделировании системы эвакуации из зданий кинотеатров. Рассмотрены основные характеристики программного обеспечения. Изучены основные современные составные элементы противопожарной защиты при эвакуации из зданий кинотеатров. Изучена важность надежной работоспособности автоматических противопожарных систем.

ABSTRACT

The article discusses the basic rules and regulations for modeling the evacuation system from cinema buildings. The main characteristics of the software are considered. The main modern components of fire protection during evacuation from cinema buildings have been studied. The importance of reliable performance of automatic fire protection systems has been studied.

Ключевые слова: автоматика, противопожарная защита, пожарная сигнализация, пожаротушение, дымоудаление.

Keywords: automation, fire protection, fire alarm, fire fighting, smoke removal.

Для моделирования процесса эвакуации выбрали здание кинотеатра «Космос», которое располагается по адресу: Челябинская область, г. Снежинск, бул. Циолковского, 13.

Здание двухэтажное, третий степени огнестойкости, кровля шиферная. Назначение здания – культурно-зрелищное. Размеры в плане 30х50. Имеется подвал, площадью 600 м², чердак, площадью 1000 м². Стены кирпичные, перекрытия железобетонные панели, перегородки кирпичные.  В здании имеется 2 зрительных зала, кафе, киноаппаратная, кафе-пиццерия, в подвале электощитовая, складские помещения, рамка ввода, вентиляционная камера.  Количество входов, выходов – 4. Лестничных клеток – 4. В здании имеется система подпора воздуха.

Системы противопожарной защиты предусмотрены с учетом пожарной опасности, особенностей объемно-планировочных решений [1].

По конструктивной схеме здание выполнено бескаркасным с перекрестными несущими и самонесущими кирпичными стенами, и перекрытиями из сборных железобетонных элементов.

Кровля здания выполнена скатной с кровельным покрытием из асбестоцементных листов (шифер) по деревянной стропильной ферме, с чердачным помещением.

Основным вертикальным несущими конструкциями являются кирпичные стены, воспринимающие вертикальные нагрузки от вышерасположенных конструкций и горизонтальные ветровые нагрузки.

Кладка стен выполнена из полнотелого глиняного кирпича на цементно-песчаном растворе.

Все внутренние самонесущие стены и перегородки 1-ого и 2-ого этажей выполнены кирпичными, в местах с подоконными участками.

В объеме подвала конструкция несущих и самонесущих стен аналогична первому этажу.

Перекрытие над 1-м этажом выполнено из сборных железобетонных плит.

Материалы строительных конструкций здания и их пределы огнестойкости приведены в таблице 1.

Таблица 1

Материалы строительных конструкций здания

Расчет времени эвакуации проведем согласно методике [3] и полевой математической модели пожара с помощью открытого программного комплекса «Fire Dynamics Simulator».

Для выявления наиболее пожароопасной ситуации в расчете по методике [3] рассмотрен один сценарий возникновения пожара. При выборе сценариев учитывалось количество пожарной нагрузки, ее свойства и вид пожарной нагрузки. Сценарии пожара выбирались в соответствии положения раздела II [3].

Исходя из предварительного анализа, как наиболее опасные, приняты следующие сценарии проектных пожаров:

Сценарий 1.

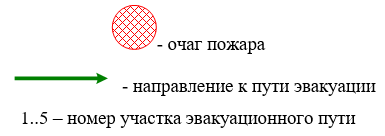

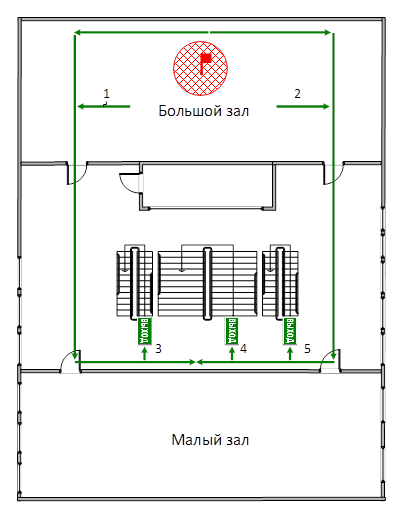

Проектный пожар возникает на 2-ом этаже здания, в большом зрительном зале на 134 места вблизи наиболее загруженного эвакуационного выхода. Ближайший эвакуационный выход считается блокированным (рис. 2).

Рисунок 2. Пути эвакуации для сценария №1

Для моделирования процесса эвакуации Сценария 1 с помощью открытого программного комплекса «Fire Dynamics Simulator» задавались следующие характеристики исходя из групп мобильности (табл. 2).

Таблица 2

Характеристики для групп мобильности людей

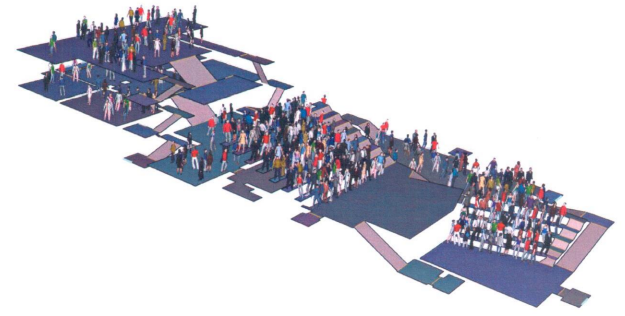

На рисунке 3 показано распределение людей по помещениям, коридорам и галереям исходя из полной загрузки помещения.

Рисунок 3. Распределение людей по коридорам и помещениям

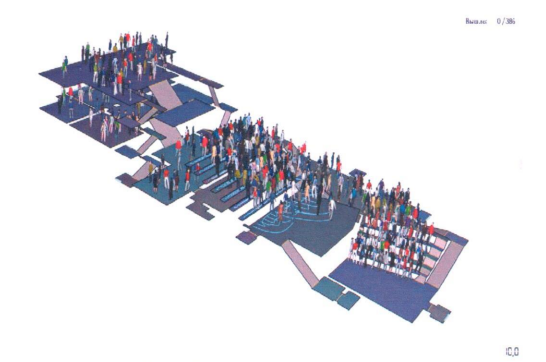

На рисунке 4 показано динамика движения людей после 10 секунд пожара.

Рисунок 4. Через 10 секунд после начала пожара

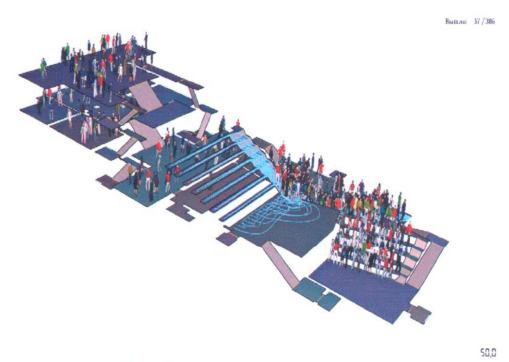

На рисунке 5 показано динамика движения людей после 50 секунд пожара.

Рисунок 5. Через 50 секунд после начала пожара

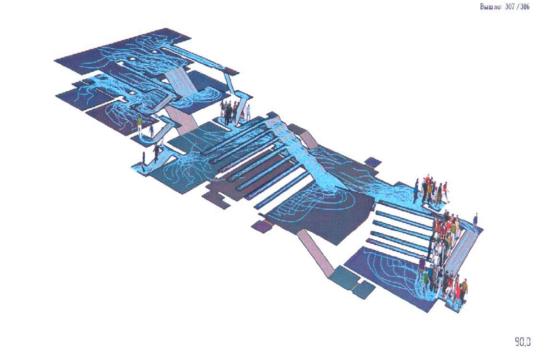

На рисунке 6 показано динамика движения людей после 90 секунд пожара.

Рисунок 6. Через 90 секунд после начала пожара

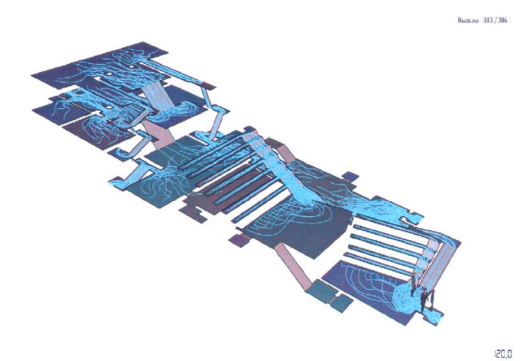

На рисунке 7 показано динамика движения людей после 120 секунд пожара.

Рисунок 7. Через 120 секунд после начала пожара

Как видно по рисунку 7 последний человек покинет здание после 122 секунд после начала пожара.

Время эвакуации составит 122 секунд или 2,03 минуты.

С помощью открытого программного комплекса «Fire Dynamics Simulator» построили программную модель эвакуации из выбранного здания кинотеатра и получили время эвакуации из здания кинотеатра 2,03 минут.

Принимаем время эвакуации из помещения зрительного зала 2,03 минуты.

В свете развития новых программных продуктов по моделированию мероприятий по эвакуации позволит повысить уровень безопасности людей, находящихся в различных зданиях. Данная модель позволит решать комплексные задачи в обеспечении пожарной безопасности зрителей и посетителей зданий с массовым пребыванием людей.

Список литературы:

1. Федеральный Закон Российской Федерации от 21 декабря 1994 года № 69-ФЗ «О пожарной безопасности» (с изменениями и дополнениями от 22.12.20 г.).
2. Федеральный Закон Российской Федерации от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (с изменениями и дополнениями от 27.12.18 г.).
3. Приказ МЧС РФ от 30 июня 2009 г. N 382 «Об утверждении методики определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности».
4. СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы.
5. СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности.
6. СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с Изменением N 1).
7. СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с Изменениями N 1, 2).
