УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ДАТЧИКА УРОВНЯ

Васильев Андрей Викторович

студент, кафедра Автоматизация производственных процессов, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

OPERATING PRINCIPLE OF THE LEVEL SENSOR



Andrey Vasilev

student, Don State Technical University,

Russia, Rostov-on-Don



АННОТАЦИЯ

В статье раскрывается информация о принципе работы датчика уровня.

ABSTRACT

The article reveals information about the principle of operation of the level sensor.



Ключевые слова: датчик, уровень, элемент, автоматизация.

Keywords: sensor, level, element, automation.



Основной функцией датчика уровня является контроль уровня различных жидкостей. Каждая жидкость имеет определенную диэлектрическую проницаемость, и на этой физической величине основывается контроль. Основной элемент датчика уровня – высокочувствительный конденсатор, изменяющий свою емкость в зависимости от среды, окружающей его.  Конденсатор обладает повышенной чувствительностью, за счет чего может работать с различными жидкостями диэлектрической проницаемости. Датчик (чувствительный элемент) устанавливают в емкость или резервуар с жидкой средой, за уровнем которой нужно следить. За базовую электрическую проницаемость принимается диэлектрическая проницаемость воздуха. При прикосновении жидкости с чувствительным элементом датчика, емкость конденсатора меняется. Далее срабатывает датчик и фиксирует контрольный уровень среды.

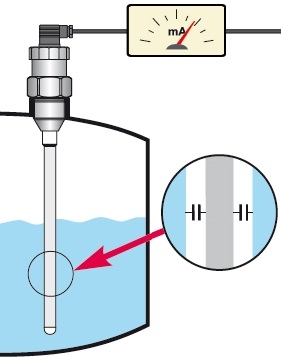

Рисунок 1. Чувствительный элемент



Емкостный чувствительный преобразователь уровня с коаксиальными электродами применяют для измерения уровня неэлектропроводных жидкостных сред. Недостаток этого датчика заключается в том, что у него плохое заполнение контролируемым веществом. Это касается вязкой среды, или среды с наличием твердых примесей. Чувствительные элементы, контактируемые с электропроводными средами, покрывают изоляционным слоем из фторпласта.

Преобразователи уровня имеют разные формы исполнений. Их классифицируют по:

- форме,

- размеру,

- конструкции чувствительного элемента,

- типу установки (их могут встраивать в стенку или крышку, размещать рядом с емкостью или на подвесе внутри емкости).

Датчики уровня жидкости применяются в различных технологических процессах, так как они могут работать с любыми средами. Преобразователи используют и в нефтяной отрасли, и в пищевой промышленности, и в химической. Для безопасности производства крайне важно следить за уровнем рабочей среды.

Ёмкостный преобразователь уровня как элемент автоматизированной системы может выполнять следующие функции:

- измерение уровня жидкого продукта,

- поддерживание требуемого значения,

- контроль наполнения емкости жидкостью,

- отслеживание расхода.

Подводя итоги, можно сделать вывод, что емкостный датчик уровня – это востребованное, а в некоторых случаях и незаменимое, решение по автоматизации производственных процессов. За счет высокого срока эксплуатации, надежности и точности данные датчики способны решать большой спектр задач, снижая экономические издержки и оптимизируя технологические процессы.
