УСТРОЙСТВО ПОЛЕВОГО ТРАНЗИСТОРА И ЕГО ФУНКЦИИ
FIELD TRANSISTOR DEVICE AND ITS FUNCTIONS
Artem Petrov
student, Don State Technical University,
Russia, Rostov-on-Don
АННОТАЦИЯ
В статье описывается принцип работы полевого транзистора.
ABSTRACT
The article describes the principle of operation of a field-effect transistor.
Ключевые слова: транзистор, ток, устройство.
Keywords: transistor, current, device.
Полевые транзисторы представляют собой тип транзисторов, которые управляются зарядом. Выходной ток транзистора зависим от заряда, возникающего в полупроводнике управляющего электрода. Во время работы в ключевом режиме, который возникает при переходе рабочей точки транзистора из режима отсечки в режим насыщения или из режима насыщения в режим отсечки, управление полевых транзисторов должно происходить от низко-импедансного источника тока. Для мгновенного изменения заряда на управляющем электроде источник должен принимать и отдавать необходимое количество тока. От того, на сколько быстро осуществляется перенос заряда из или в области полупроводника, будет зависеть то, на сколько быстро будет переключаться транзистор. Обычно, временное значение такого переключения составляет около 20-200 пикосекунд. Так же время зависит от габаритов устройства.

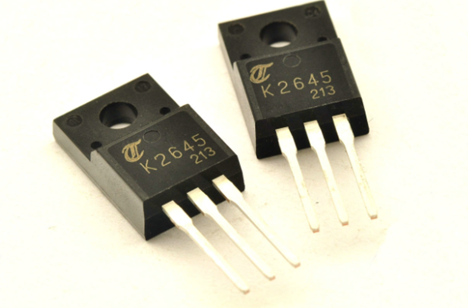

Рисунок 1. Полевые транзисторы
Полевые транзисторы пользуются наибольшей популярностью и применяются в различных устройствах, потому что управление такими транзисторами намного легче, поскольку их управляющий электрод изолирован от области переноса тока, а для поддержания его в открытом состояние нет необходимости в энергии. Во время включения транзистора его ток управления близок к нулю, а значение заряда очень низкое, что уменьшает время его переноса. Такие параметры не допускают сильного падения напряжения во время статического режима и сокращают время выключения транзистора.
Самое главное, что канал полевого транзистора выполняет роль резистора, что позволяет напряжению между стоком и истоком меняться в зависимости от тока, проходящего через канал, линейно. Такое линейное соотношение будет постоянным при заданных напряжении на ключе и температуре кристалла и описывается сопротивлением канала в открытом состоянии RDS(on). Не зависимо от отрицательного температурного коэффициента p-n перехода, который составляет 2,2mV/°C, сопротивление открытого канала обладает положительным температурным коэффициентом, значение которого находится в промежутке от 0.7%/°C до 1%/°C. Благодаря такому значению температурного коэффициента становится реальным использование нескольких транзисторов параллельно друг другу в мощных устройствах, а так же происходит автоматическое выравнивание токов через отдельные ключи, так как положительный температурный коэффициент представляет собой положительную обратную связь. Выравнивание токов осуществляется, потому что обозначается транзистор, который обладает наибольшем нагревом и через который проходит наибольший ток, что сопутствует уменьшению тока через его канал. Наблюдается баланс токов во всех включенных транзисторов.
Список литературы:
- https://electrosam.ru/glavnaja/slabotochnye-seti/oborudovanie/svetodiody/ (дата обращения 04.11.2021)
- https://www.vestnik-donstu.ru/jour/issue/view/94/showToc (дата обращения: 04.11.2021)
