Шкутко Н.В. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПРЯМИТЕЛЬНЫХ ДИОДОВ // Студенческий: электрон. научн. журн. 2021. № 34(162). URL: https://sibac.info/journal/student/162/227865 (дата обращения: 20.08.2024).

ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПРЯМИТЕЛЬНЫХ ДИОДОВ

Шкутко Николай Викторович

студент, кафедра Электротехника и Электроника, Донской Государственный Технический Университет,

РФ, г. Ростов-на-Дону

BASIC PARAMETERS OF RECTIFIER DIODES



Nikolay Shkutko

student, Don State Technical University,

Russia, Rostov-on-Don



АННОТАЦИЯ

В данной статье представлено описание параметров выпрямительных диодов.

ABSTRACT

This article provides a description of the parameters of the rectifier diodes.



Ключевые слова: диод, выпрямитель, вольт-амперная характеристика, p-n переход

Keywords: diode, rectifier, current-voltage characteristic, p-n junction.



Выпрямительные диоды используются для выпрямления низкочастотных токов, то есть для преобразования переменного тока в постоянный или пульсирующий. Принцип действия выпрямительных диодов основан на односторонней электронно-дырочной проводимости, такие диоды применяют в детекторах, умножителях и выпрямителях.

Выпрямительные диоды изготавливаются с точечным переходом или с плоскостным, при этом площадь самого перехода может составлять от десятых долей квадратного миллиметра до единиц квадратных сантиметров, в зависимости от номинального значения выпрямленного тока за полупериод.

Вольт-амперная характеристика диода имеет прямую и обратную ветви. Прямая ветвь вольт-амперной характеристики отражает взаимосвязь тока и прямого напряжения.  Обратная ветвь вольт-амперной характеристики отражает поведение диода, когда на него подается обратное напряжение. В этом случае значение тока через диод мало и ток мало зависит от величины приложенного напряжения.

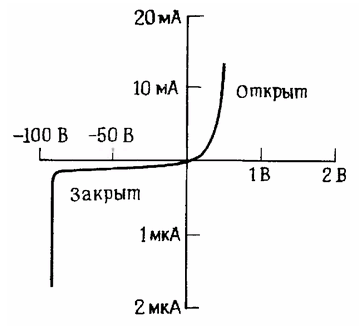

Рисунок 1. Вольт-амперная характеристика диода



Максимально-допустимое обратное напряжение диода является одной из главной характеристик выпрямительного диода. Максимально-допустимое напряжения – приложенное обратное напряжение к диоду, которое точно выдержит диод и при этом сохранит свою работоспособность в дальнейшем. Однако, если значение обратного напряжение достигнет критической отметки, то случится пробой диода, в результате чего диод может выйти из строя.

Средний ток диода является также одной из главных характеристик выпрямительного диода. Средний ток характеризует среднюю за период величину выпрямленного постоянного тока, который протекает через p-n переход.

Максимальный импульсный ток – предельное значение тока, которое сможет выдержать диод в течении определенного промежутка времени, как правило, это время указывается в документации.

Среднее прямое напряжение диода – приложенное напряжение непосредственно к p-n переходу, то есть это падение напряжение на диоде при протекании через него постоянного тока.

Дифференциальное сопротивление диода – отношение приращения напряжения к соответствующему приращению тока при небольшом смещении рабочей точки на вольт-амперной характеристике.

Средняя рассеиваемая мощность диода – рассеиваемая средняя мощность за период корпусом диода, когда через диод протекает ток в прямом и обратном направлениях. Величина рассеиваемой мощности завис от конструкции корпуса диода.
