ПОСТРОЕНИЕ КАРТОГРАММЫ НАГРУЗОК И ВЫБОР МЕСТА РАСПОЛОЖЕНИЯ ГПП ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ПРЕДПРИЯТИЯ СЕЛЬСКОХОЗЯЙСТВЕННОГО НАЗНАЧЕНИЯ

CONSTRUCTION OF THE LOAD CHART AND SELECTION OF THE LOCATION OF THE GSP WHEN DESIGNING THE POWER SUPPLY SYSTEM FOR AGRICULTURAL PURPOSE

Anton Devaev

Student, Department "Electrification and Automation", Nizhny Novgorod State Engineering and Economic University,

Russia, Knyaginino

АННОТАЦИЯ

В статье рассмотрен вопрос о расположении ГПП при проектировании на основе генерального плана предприятия. Приведены картограмма с геометрическим центром нагрузок, расчёты нагрузки по цехам и определение места расположения главной понизительной подстанции.

ABSTRACT

The article discusses the issue of the location of the GSP when designing on the basis of the general plan of the enterprise. A cartogram with a geometric center of loads, calculations of the load in the shops and determination of the location of the main step-down substation are presented.

Ключевые слова: Нагрузка, предприятие, центр нагрузок, геометрический центр, главная понизительная подстанция.

Keywords: Load, enterprise, load center, geometric center, main step-down substation

Правильный выбор типа и мощности трансформаторов, а также правильное размещение подстанции на предприятии является основой для рационального построения схемы распределения электрической энергии.

Особенно важен вопрос о размещении ГПП, которая определяет схему предприятия. В этом случае проектирование систем электроснабжения осуществляется на основе генерального плана предприятия, на который нанесены все производственные цеха и отдельные участки предприятия. Расположение цехов на генеральном плане предприятия определяется технологическим процессом производства, а также архитектурно-строительными и эксплуатационными требованиями.

Выбор места расположения ГПП предприятия зависит от следующих факторов:

– Расположение расчетного центра нагрузок предприятия;

– Исключение перетоков мощности;

– Место расположения ГПП выбирается с учетом розы ветров и расположения корпусов, в которых возможен выброс веществ, негативно воздействующих на электрооборудование.

Для определения геометрического центра нагрузок построим картограмму нагрузок. Для этого предполагаем, что нагрузки цехов равномерно распределены по их площади, тогда расчетную нагрузку цеха S_р.i можно совместить с геометрическим центром цеха. Для наглядности нагрузку цехов покажем с помощью кругов, центра которых совпадают с геометрическим центром цеха, а его радиус находим по формуле (1):

                                                    (1)

где S_р.i – расчетная полная мощность 1-го цеха, кВА;

m – масштаб нагрузки, кВА/м². Принимаем масштаб m_0,4 = 0,5 кВА/м² – для нагрузки 0,4 кВ и m₁₀ = 0,6кВА/м² – для нагрузки 10 кВ.

Таблица 1.

Координаты центров цехов и определение радиусов нагрузок цехов

В цехах, где есть нагрузка 0,4 кВ и 10 кВ по формуле (1) находятся два радиуса и строятся два круга. Координаты центров корпусов и расчеты радиусов по всем цехам сведены в таблицу 1. Координаты центра нагрузки предприятия рассчитываем по следующим формулам:

                                                   (2)

,                                                  (3)

где x_i и y_i - координаты геометрических центров цехов по таблице 1, м.

Выбранное место расположения ГПП, центр нагрузки цехов и предприятия, радиусы нагрузок корпусов показаны на рисунке 1.

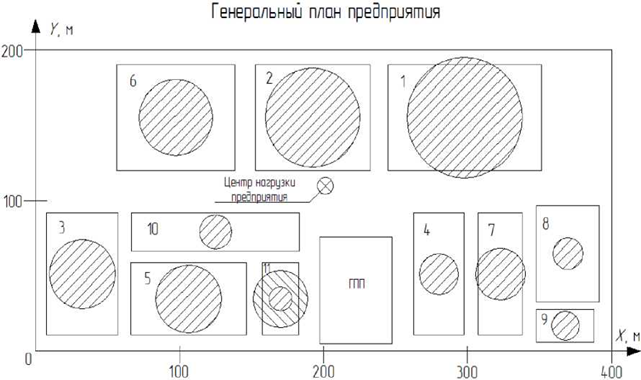

Рисунок 1. Место расположения ГПП, центра нагрузок цехов и предприятия, радиусы нагрузок корпусов
