ЭЛЕКТРОЛЮМИНЕСЦЕНТНЫЕ ИЗЛУЧАТЕЛИ: ПРИНЦИП ДЕЙСТВИЯ, УСТРОЙСТВО И ВИДЫ

ELECTROLUMINESCENT EMITTERS: OPERATING PRINCIPLE, DEVICE AND TYPES

Nikolay Shkutko

student, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной статье представлено описание устройства и принципа действия электролюминесцентных излучателей.

ABSTRACT

This article provides a description of the device and the principle of operation of electroluminescent emitters.

Ключевые слова: электролюминесценция, излучатель, свет, излучение, люминофор.

Keywords: electroluminescence, emitter, light, radiation, phosphor.

Электролюминесценция – нетепловое свечение, возникающее под действием электрического поля. Такое явление наблюдается в полупроводниках и кристаллофосфорах, то есть в веществах, где молекулы и атомы переходят в возбужденное состояние при протекании через них электрического тока или под действием электрического поля.

Электролюминесценция является результатом рекомбинации электронов и дырок в полупроводнике, в результате чего, электроны отдают свою энергию в виде фотонов. До начала рекомбинации электроны и дырки разделяются. В полупроводниковых осветителях разделение достигается путем активации материала для формирования p-n перехода. В Кристаллофосфорах электролюминесцентных панелей разделение достигается электронами с высокой энергией, которые ускоряются под действием электрического тока.

Электролюминесцентные излучатели делят на два вида: порошковые и пленочные. Разработки порошковых начались в 1952 году. Они представляют из себя многослойную структуру, основание которой составляет стеклянная или пластиковая подложка.

На подложку поочередно друг за другом наносят проводящий прозрачный электрод из оксидов металлов, слой электролюминофора, диэлектрический защитный слой и непрозрачный металлический электрод. Из-за наличия диэлектрика для работы порошкового излучателя требуется переменное напряжение от 90 до 140 вольт с частотой от 400 до 1400 Гц.

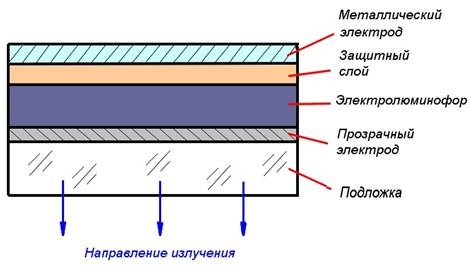

Рисунок 1. Устройство порошкового излучателя

Пленочные излучатели отличаются от порошковых наличием поликристаллической пленки электролюминофора, которую получают термическим испарением и осаждением в вакууме. В пленочном излучатели отсутствует диэлектрик, поэтому он может работать при постоянном напряжении от 20 до 30 вольт. Для того чтобы повысить светоотдачу и яркость, а также изменить цвет, пленочные люминофоры активируют редкоземельными фтористыми материалами.

Основные параметры излучателей: эффективная яркость, зависит от частоты и значения переменного напряжения; яркостная характеристика показывает зависимость яркости от напряжения; кратность измерения яркости, при изменении напряжения на излучателе в два раза характеризует крутизну яркостной характеристики; зависимость эффективной яркости от частоты (для порошковых); цвет свечения, зависит от добавленных в люминофор активаторов.

Список литературы:

1. https://ru.wikipedia.org/wiki/Электролюминесценция (дата обращения 3.10.2021)
2. http://electricalschool.info/main/lighting/2196-elektrolyuminescentnye-izluchateli-ustroystvo-i-vidy.html (дата обращения 3.10.2021)
