КОМПЛЕКТНЫЕ УСТРОЙСТВА И ИХ ОСОБЕННОСТИ

COMPLETE DEVICES

Alina Shestukhina

student, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной статье перечислено кратное описание устройства комплектных устройств.

ABSTRACT

This article lists a brief description of the device of complete devices.

Ключевые слова: комплектные устройства, эксплуатация комплектных устройств, обслуживание комплектных устройств.

Keywords: complete devices, operation of complete devices, maintenance of complete devices.

Комплектное устройство является частью электроустановки, которое состоит из цельной металлоконструкции, внутри которого смонтированы и соединены, согласно схемам монтажа, необходимые аппараты и приборы (приборы измерения, защиты и управления).

Все комплектные устройства на место установки привозят уже в собранном виде, так как сборка в условиях производства всегда является дешевле и обеспечивает высокое качество сборной конструкции. При таком исполнении установочных работ, монтаж на месте сводится к минимуму: установка готовых узлов и их последующие соединение между собой. Предел габаритов комплектного устройства определятся лишь условиями и габаритами транспортировки.

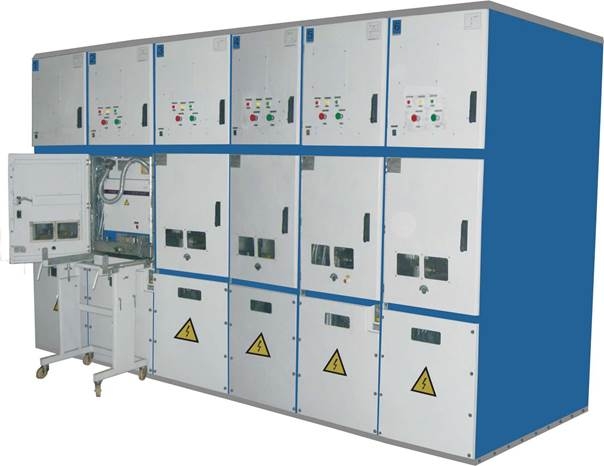

Рисунок 1. Комплектное устройство

Такой вариант исполнения дает положительные результаты не только при установке электрооборудования, но и при его эксплуатации: так как электрооборудование комплектного типа выполнено закрытым, а также является малогабаритным, все ремонтные работы и обслуживание упростилось и удешевилось в разы.

Явным плюсом в ремонте и ревизии является возможность отсоединения схемы от целого узла для последующей диагностики схемы уже в лабораторных условия или ремонта в мастерской. Для ситуаций, при которых отсоединение и транспортировка целого узла нецелесообразно, некоторые узлы комплектного устройства делают в виде выдвижного блока. На выдвижных блоках концентрируют основную часть коммутационного и оперативного оборудования, обслуживание которых является наиболее частыми.

Создание комплектных устройств и выдвижных блоков сильно отразилось на процессе эксплуатации электроустановок: благодаря блочному исполнению появилась возможность продолжать эксплуатацию электроустановки даже при ремонте какого-либо из блоков, заменив его на запасной. Отсоединение блоков от комплектного устройства был решен создание и применением специальных штепсельных контактов и рядов зажимов. Благодаря штепсельной системе замена блоков происходит в течение короткого промежутка времени, без снятия с данного узла напряжения и при полной безопасности обслуживающего персонала, которые проводят эксплуатационные материалы.

Однако штепсельные контакты имеют ряд минусов: дороговизна, усложнение установки, требуют высокую точность изготовления.

И именно по этим причинам в комплектных устройствах так же используют обычные болтовые и сварочные соединения. Такие принципы соединения блоков используются в небольших комплектных устройствах, имеющие простые схемы.

Комплектные устройства являются основой индустриализации электромонтажных работ, высокой культуры эксплуатации электроустановок и обеспечивают надежность работы.

Список литературы:

1. Правила устройства электроустановок: 7-е издание (ПУЭ)/ Главгосэнергонадзор России. М.: Изд-во ЗАО «Энергосервис», 2007. 610 с.
2. http://electricalschool.info/main/elsnabg/2308-chto-takoe-komplektnoe-ustroystvo.html (дата обращения: 25.09.2021)
