АНАЛИЗ ВЫСОКОВОЛЬТНОГО КОММУТАЦИОННОГО ОБОРУДОВАНИЯ
ANALYSIS OF HIGH-VOLTAGE SWITCHING EQUIPMENT
Alexander Bogachev
student, department of intelligent electric networks, Don State Technical University,
Russia, Rostov-on-Don
Anastasia Skidan
student, department of intelligent electric networks, Don State Technical University,
Russia, Rostov-on-Don
АННОТАЦИЯ
В данной работе произведен сравнительный анализ коммутационного оборудования (выключателей) отечественного и зарубежного производства.
ABSTRACT
In this paper, a comparative analysis of switching equipment (switches) of domestic and foreign production is made.
Ключевые слова: выключатель, элегаз, вакуум, дугогасительная камера.
Keywords: switch, gas, vacuum, arc extinguishing chamber.
В энергетической отрасли последних лет произошел качественный скачок в производстве высоковольтного оборудования – масляные и воздушные силовые аппараты сменяют оборудование с использованием элегаза и вакуума в качестве изоляционной и дугогасительной среды. [1]
Такие изменения происходят по всему миру, так как это связано с максимальной надежностью и минимальными затратами на эксплуатацию. Элегазовое оборудование выпускают такие российские производители, как АО ВО «Электроаппарат», АО «Уралэлектротяжмаш», ООО «Астер Электро» и другие. Меньшую же долю поставок на мировой рынок занимают такие зарубежные производители, как АВВ, Siemens, Alstom Grid (таблица1).
Таблица 1
Сравнение элегазовых баковых выключателей 110 кВ; вакуумных выключателей 10 кВ
|
№ |
Паспортные данные |
Выключатель |
|||
|
ВЭБ-110 |
DT1-145 |
BB/AST10-20/630 |
VAA 506/12-2 |
||
|
1 |
UH, кВ |
110 |
110 |
10 |
10 |
|
2 |
IH, А |
2500 |
2500 |
630 |
630 |
|
3 |
IН.ОТКЛ, кА |
40 |
40 |
20 |
20 |
|
4 |
IВКЛ, кА, наиб. пик; нач. дейст. значение |
102;40 |
108;40 |
25;10 |
52;20 |
|
5 |
IТЕРМ.СТОЙК. t = 3 сек, кА |
40 |
40 |
20 |
20 |
|
6 |
Собственное tОТКЛ., сек |
0,035 |
0,038 |
0,025 |
0,025 |
|
7 |
Полное время отключения, сек |
0,055 |
0,05 |
0,045 |
0,041 |
Выключатели серии ВЭБ-110 (рисунок 1) выпускаются фирмой ЗАО «Энергомаш (Екатеринбург) – Уралэлектротяжмаш», имеют пружинный привод типа ППрК-2000СМ и встроенные трансформаторы тока. Снабжены устройствами электроподогрева полюсов. Контроль утечки элегаза из полюсов выключателя осуществляется при помощи электроконтактных сигнализаторов плотности. Полюсы выключателя снабжены аварийной разрывной мембраной.

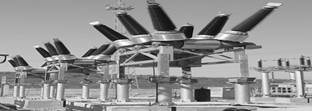

Рисунок 1. Выключатель ВЭБ-110
Производителем выключателей серии DT1-145 (рисунок 2) является французская фирма Alstom Grid. Эти выключатели специально разработаны для общего или узкого применения, а также для экстремальных условий окружающей среды, таких как: низкая температура; высокоактивных сейсмических районах; уровнем загрязнения окружающей среды или коррозионно-активной атмосферы.

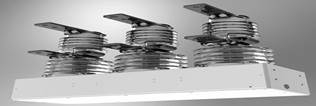

Рисунок 2. Внешний вид DT-145
Вакуумный выключатель BB/AST 10-20/630 (рисунок 3) выпускаются фирмой ООО «Астер Электро» и предназначен для эксплуатации в трёхфазных цепях переменного тока частотой 50 (60) Гц, напряжением 10 кВ и номинальным током 1000 А. Благодаря многофункциональному использованию полупроводниковому блоку управления, цикл включения-отключения составляет всего 45 мс. [2]
Рисунок 3. Внешний вид BB/AST 10-20/630
Список литературы:
- Хорольский, В. Я. Эксплуатация систем электроснабжения / В.Я. Хорольский, М.А. Таранов. - М.: Дрофа, 2013. - 288 c.
- Alstom Group [Электронный ресурс]. – Режим доступа https://www.alstom.com/, свободный.
