ИНТЕГРИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ОБЪЕКТАМИ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ СЭС, ЕЕ ЭЛЕМЕНТЫ И ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИОННЫМ ХАРАКТЕРИСТИКАМ

INTEGRATED SYSTEM FOR MANAGING OBJECTS OF THE SES DISTRIBUTION NETWORK, ITS ELEMENTS AND REQUIREMENTS FOR OPERATIONAL CHARACTERISTICS

Alexander Bogachev

student, department of intelligent electric networks, Don State Technical University,

Russia, Rostov-on-Don

Anastasia Skidan

student, department of intelligent electric networks, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной работе продемонстрировано успешное развитие энергетики, которое неразрывно связано и основывается на модернизации всех технических средств, обеспечивающих производство (выработку) и распределение электроэнергии. Важная роль при этом принадлежит средствам релейной защиты и автоматики (РЗА), обеспечивающим бесперебойное энергоснабжение потребителей и снижающее экономические ущербы от аварий в элементах электроэнергетических систем (ЭЭС).

ABSTRACT

This paper demonstrates the successful development of energy, which is inextricably linked and based on the modernization of all technical means that ensure the production (generation) and distribution of electricity, in particular cases. An important role in this case belongs to the means of relay protection and automation (RPA), which ensure uninterrupted power supply to consumers and reduce economic damage from accidents in the elements of electric power systems (EES).

Ключевые слова: энергетика, модернизация, выработка, релейная защита.

Keywords: energy, modernization, generation, relay protection.

Функции, выполняемые интегрированными системами аварийного управления (ИСАУ) объектами СЭС, отличаются высокими ответственностью и сложностью. В состав ИСАУ (рисунок 1) в качестве подсистем входят релейная защита (РЗ), противоаварийная автоматика (ПА), диагностика, одним из элементов которой является устройство выявления скрытых отказов (УВСО) реле и коммутационной аппаратуры [1, c. 28], в частности автоматических выключателей (АВ).

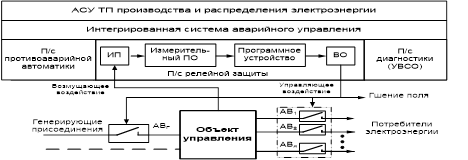

Рисунок 1. Интегрированная система аварийного управления объектами ЭЭС и ее элементы

Подсистемы ИСАУ информационно интегрированы в АСУ ТП производства и распределения электроэнергии, но отдельные устройства подсистем работают автономно и не интегрированы по принятию основных функциональных решений в систему верхнего уровня.

В настоящее время ставится задача построения всех подсистем АСУ ТП на микропроцессорной элементной базе. С учетом этого устройства ПА, РЗ и диагностики должны содержать в составе программные устройства, обеспечивающие выполнение всех функций с заданными характеристиками.

Функционирование РЗ ИСАУ определяется работой следующих элементов. Информация с объекта управления поступает на вход пускового органа (ПО) с выходов первичных измерительных преобразователей (ИП), а управление исполнительными устройствами – автоматическими выключателями АВ и автоматами гашения поля синхронных электрических машин осуществляется с помощью выходного органа (ВО) (рисунок 1). При этом ИП с соединительными линиями связи образуют измерительную часть защиты, устройство которой для максимального упрощения желательно выполнять с помощью пассивных цепей.  Электронные цепи ПО составляют логическую часть защиты.

Подсистема РЗ относится к устройствам повышенной ответственности, а ее функциональная и аппаратная надежности должны быть максимально приближены к единице [2, c. 99]. Отказ логической части должен выявляться автоматически устройствами встроенной диагностики, а отказы измерительной части не должны приводить к неселективным срабатываниям. Особым случаем является обрыв соединительных линий связи. Указанные отказы являются наиболее вероятными из-за окисления контактов и ошибок обслуживающего персонала при длительной эксплуатации в дежурном режиме РЗ [4, c. 199].

Список литературы:

1. Правила техники безопасности при эксплуатации электроустановок электрических станций и подстанций. 19-е изд. Москва: Энергия, 1972. 120 с.
2. Федорова Н.Н. Оценка эффективности организационной структуры управления предприятием в процессе адаптации к рынку. Москва: Экономика энергетики 2009. - 196 с.
