Шафиков Д.Р. 3D-МОДЕЛИРОВАНИЕ ВОДОРАЗБОРНОЙ КОЛОНКИ // Студенческий: электрон. научн. журн. 2021. № 26(154). URL: https://sibac.info/journal/student/154/221636 (дата обращения: 29.11.2021).

3D-МОДЕЛИРОВАНИЕ ВОДОРАЗБОРНОЙ КОЛОНКИ

Шафиков Данис Ренатович

студент, кафедра эксплуатации и обслуживания объектов транспорта и хранения нефти, газа и продуктов переработки, Самарский государственный технический университет,

РФ, г. Самара

Научный руководитель Неснов Дмитрий Валерьевич

канд. экон. наук, доц., Самарский государственный технический университет,

РФ, г. Самара

3D MODELING OF A WATER COLLECTING COLUMN



Danis Shafikov

student, Department of Operation and Maintenance of Transport and Storage Facilities for Oil, Gas and Refined Products, Samara State Technical University,

Russia, Samara

Dmitry Nesnov

scientific adviser, Candidate of Sciences in Economics, associate professor, Samara State Technical University,

Russia, Samara



АННОТАЦИЯ

Статья описывает этапы создания точной модели водоразборной колонки. Были обозначены главные элементы и этапы их создания при помощи программы “Компас-3D”. Описывается принцип работы данного типа водоразборной колонки и использования этой информации для воссоздания видео анимации работы. Так же демонстрируется созданные фото реалистичные изображения с использованием созданной модели.

ABSTRACT

This article describes the steps involved in creating an accurate water column model. The main elements and principles of their creation using the “Compass-3D” program were outlined. The principle of operation of this type of water column is described and the use of this information to recreate video animation of work. It also demonstrates the created photo realistic images using the created model.



Ключевые слова: водоразборная колонка; модель; проектирование; анимация.

Keywords: water column; model; design; animation.



Для проектирования водоразборной колонки в программе “Компас-3D” использовались два чертежа: верхней и нижней части. Средняя часть, которая представляет собой корпус, соединяющий остальные две части, был отображён на обоих чертежах, а длинна была рассчитана вручную. Модель включает в себя 55 деталей. Из них 29 оригинальных (смоделированных вручную) и 26 стандартных (болты, гайки, винты), взятые из библиотеки программы. При создании деталей колонки использовались такие команды, как выдавливание, по траектории и команда вращения. Вспомогательными командами были: смещение и вращение плоскости. Для создания модели, наиболее схожей с реальной колонкой использовалась команда скругления для преобразования всех острых углов в более плавные. Наиболее сложными деталями были: корпус водоразборной колонки, отвод выпускной, верхний колпак. Создание данных элементов требовало широкого использования всех вышеперечисленных команд. Так же стоит упомянуть, что при моделировании деталей колонки, стоило учитывать огромное количество сопрягаемых размеров, соблюдение которых позволило качественно создать полную сборку.

Перед созданием общей сборки, которая включала в себя три основные части, модель была разделена на подсборки. В дальнейшем именно это позволило воссоздать анимацию работы. Было создано несколько предварительных сборок, но основными были: подсборка рукоятки, груза и эжектора. Именно эти части в анимации являются динамическими. Благодаря проделанной работе, при движении одной из этих частей, например ручки, остальные составляющие так же двигались за счёт крепежей и контакту между деталями. В итоге всё это позволило создать анимацию работы всей модели, в которой все динамические фрагменты двигались синхронно, отображая принцип работы водоразборной колонки. Данное видео имеет практическое применение. Несмотря на то, что данный тип колонки перестал выпускаться, он до сих пор используется на территории России. Поэтому анимация упростит людям, занимающимся обслуживанием и ремонтом водоразборных колонок, работу.

При помощи программы “Artisan Rendering” [1] была создано фото реалистичное изображение.

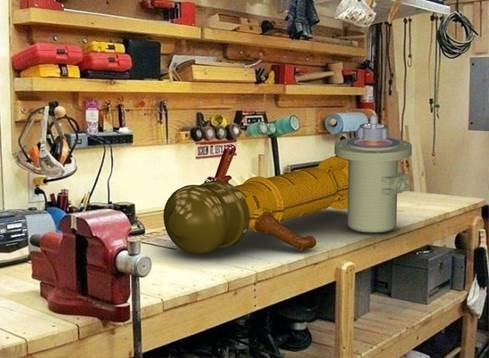

Рисунок 1. Фото реалистичное изображение



На фотографии изображены верхняя и нижняя части, расположенные на верстаке. Были нанесены текстуры теней для большей реалистичности. Так же при создании были нанесены текстуры ржавчины и подобраны тёмные цвета для передачи идеи долгой отработки колонки.



Список литературы:

  1. Аскон. КОМПАС-3D V17: Руководство пользователя. Москва, Россия: Аскон, 2017. 290с.
