IT ТЕХНОЛОГИЯ ДЛЯ УПРАВЛЕНИЯ ЦЕПНЫМ ПРИВОДОМ ШГН

IT TECHNOLOGY FOR CONTROLLING THE SHGN CHAIN DRIVE

Maxim Dmitriev

Student, Department of Computer Systems, Institute of Computer Technologies and Information Security, Kazan National Research Technical University named after A. N. Tupolev-KAI

Russia, Kazan

Alexey Matyushkin

Student, Department of Computer Systems, Institute of Computer Technologies and Information Security, Kazan National Research Technical University named after A. N. Tupolev-KAI

Russia, Kazan

АННОТАЦИЯ

В данной статье, рассматривается проблема небрежной эксплуатации нефтяных месторождений. Также в статье кратко описано одно из решений такой проблемы, при помощи современных IT технологий.

ABSTRACT

In this article, the problem of negligent exploitation of oil fields is considered. The article also briefly describes one of the solutions to this problem, using modern IT technologies.

Ключевые слова: нефть, контроллер, интеллектуальное месторождение, интеллектуальная скважина..

Keywords: oil, controller, intelligent field, intelligent well.

Принцип работы установки.

Контроллер на базе ПЛК Fastwel CRM 810 и платы расширения DIM 7xx, AIM7xx

Для управления узлами скважины или куста скважин используются выходные 12-канальные порты доступа. Благодаря сторожевому таймеру контроллер автономном режиме производит первичную обработку сигналов, поступающих от датчиков таких как: датчик положения штанги, температуры, импеданса, давления, перемещений, момента силы, массы, скорости, состава газа, влажности, обороты и ток потребления двигателя. Помимо того, вырабатывает сигналы управления исполнительными механизмами и накапливает полученные данные в часовом и суточном архивах. Архивы организованы по кольцевому принципу и полностью обновляются: суточный архив — каждые 4 месяца.

В режиме телеметрии контроллер в дополнение к функциям режима автономной работы отвечает на запросы АРМ диспетчера цеха добычи нефти и газа (ЦДНГ) и передает в его адрес оперативные данные, работая в режиме реального времени. Программное обеспечение АРМ диспетчера позволяет визуализировать оперативные данные и сохранять их в архиве. В случае возникновения критической ошибки установка в аварийном режиме завершает работу и отправляет данные о неисправных узлах или узлах, в которых произошёл сбой в АРМ Диспетчера. В случае возникновения предупреждение или несоответствии датчиков система исходя из показаний производит попытки исправления.

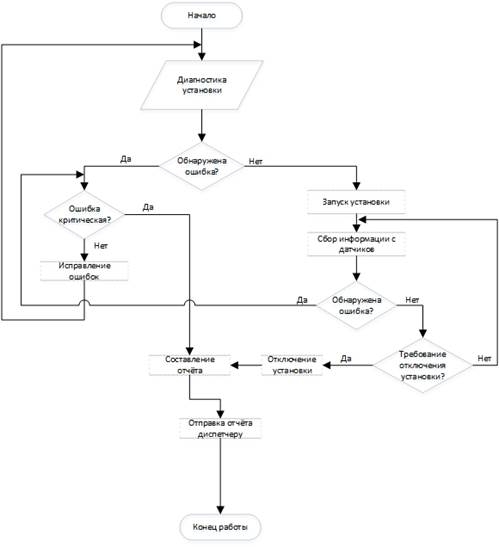

Рисунок 1. Блок схема работы контроллера для установки ШГН

Список литературы:

1. Научное сетевое издание «Актуальные проблемы нефти и газа». Статья «Инновационные технологии освоения нефтяных месторождений в режиме реального времени» А.Н. Дмитриевский, Н.А. Еремин ИПНГ РАН. [Электронный ресурс]. URL: http://oilgasjournal.ru/vol_7/erimin.html (дата обращения: 19.12.2018).
2. Приложение к журналу «Сибирская нефть» №10/117. [Электронный ресурс]. URL: https://www.gazprom-neft.ru/files/journal/SNp117.pdf (дата обращения: 19.12.2018).
3. Н.А. Еремин, В.Е. Столяров. Оптимизация процессов добычи газа при применении цифровых технологий. Научно-технический журнал «Геология. Геофизика и разработка нефтяных и газовых месторождений», 6/2018, Разработка нефтяных и газовых месторождений стр.54-61, ISSN 2413-5011, ВНИИОЭНГ, г. Москва.;
4. В.Е. Столяров, С.В. Ларцов, И.А. Дяченко, В.М. Карюк. Организация АСУ ТП распределенных объектов на основе беспроводных сенсорных сетей // Экспозиция Нефть Газ, № 3, 2013, с. 29-33.;
5. В.М. Карюк, С.В. Мороз, А. В. Колмаков. Применение мобильного беспроводного измерительного комплекса для регистрации выноса песка из газопромысловых скважин // Экспозиция Нефть Газ. №1(47) 2016. с.67-70.;
6. Статья «Развитие цифрового месторождения за счет использования блока интеллектуализации нижнего уровня скважин» опубликована в журнале «Neftegaz.RU» (№6, 2019) Ивановский В Н, и другие.
