Статья опубликована в рамках: Научного журнала «Студенческий» № 4(132)

Рубрика журнала: Технические науки

Секция: Нанотехнологии

Скачать книгу(-и): скачать журнал часть 1, скачать журнал часть 2, скачать журнал часть 3

Библиографическое описание:
Чумаков И.В. ТЕХНОЛОГИЯ ИЗГОТВЛЕНИЯ ПАССИВНЫХ ЭЛЕМЕНТОВ МОНОЛИТНЫХ ИНТЕГРАЛЬНЫХ СХЕМ С ВОЗДУШНЫМИ МОСТОВЫМИ СОЕДИНЕНИЯМИ // Студенческий: электрон. научн. журн. 2021. № 4(132). URL: https://sibac.info/journal/student/132/202116 (дата обращения: 01.12.2024).

ТЕХНОЛОГИЯ ИЗГОТВЛЕНИЯ ПАССИВНЫХ ЭЛЕМЕНТОВ МОНОЛИТНЫХ ИНТЕГРАЛЬНЫХ СХЕМ С ВОЗДУШНЫМИ МОСТОВЫМИ СОЕДИНЕНИЯМИ

Чумаков Илья Владимирович

студент, кафедра физической электроники, Томский государственный университет систем управления и радиоэлектроники,

РФ, г. Томск

THE TECHNOLOGY OF MANUFACTURING OF PASSIVE COMPONENTS, THE MONOLITHIC INTEGRATED CIRCUIT WITH AN AIR-BRIDGE CONNECTIONS



Ilya Chumakov

student, Department of Physical Electronics, Tomsk State University of Control Systems and Radioelectronics,

Russia, Tomsk



АННОТАЦИЯ

В данной статье описана технология изготовления монолитных интегральных схем с пассивными элементами (резисторы, конденсаторы) и воздушными мостовыми соединениями методами магнетронного напыления и гальванического осаждения.

ABSTRACT

This article describes the technology of manufacturing monolithic integrated circuits with passive elements (resistors, capacitors) and air bridge connections by magnetron sputtering and galvanic deposition.



Ключевые слова: монолитные интегральные схемы; воздушные мостовые соединения; магнетронное напыление; гальваническое осаждение; пассивные элементы; фотолитография.

Keywords: monolithic integrated circuits; air bridge connections; magnetron sputtering; galvanic deposition; passive elements; photolithography.



Твердотельная электронная компонентная база востребована во многих областях создания современных электронных приборов [1]. Развитие микро- и наноэлектроники, а в частности полупроводниковых элементов и монолитных интегральных схем (МИС) на их основе, происходит очень быстро. Разрабатываются приборы для работы в области высоких частот, больших мощностей и температур при минимизации их размеров [2]. Особое внимание уделяется повышению надежности, стабильности и долговечности работы всей интегральной микросхемы (ИС). Одной из самых важных частей любой ИС является металлизация.

Технология производства современных МИС хорошо отработана, но некоторые задачи требуют разработки новых технологий. Металлизация является такой задачей. На сегодняшний день в производстве ИС для формирования металлизации применяется дорогостоящий метод термического испарения золота. Предполагаемой альтернативой данному методу является комбинация методов магнетронного напыления и гальванического осаждения, при которой золото осаждается гальванически на топологию, сформированную методами фотолитографии по металлизации, полученной магнетронным распылением. Такой подход позволяет существенно удешевить и упростить производство ИМС. Еще одной задачей является необходимость создания перемычки между проводниками, которые нет возможности соединить, не замкнув с проводниками, проходящими между ними.

В ходе научно-исследовательской работы (НИР) была разработана технология изготовления ИС методами фотолитографии, магнетронного напыления и гальванического осаждения.

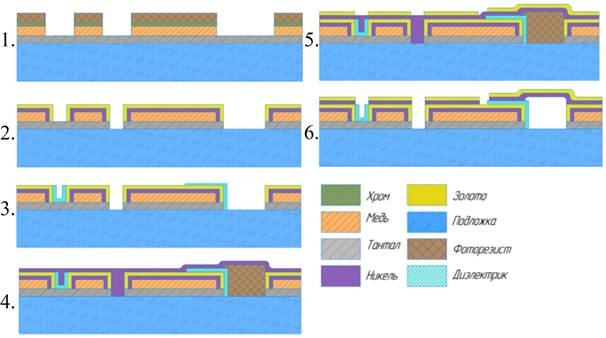

Рисунок 1. Этапы изготовления монолитной интегральной схемы с пассивными элементами и воздушными мостовыми соединениями



На подготовленную подложку методом магнетронного напыления наносятся слои тантала (в качестве резистивного слоя и проводящего слоя для осаждения золота), меди (в качестве основного проводящего слоя) и хрома (временный защитный слой), после чего методами фотолитографии формируется структура первого слоя металлизации (этап 1, рисунок 1).

После стравливания хрома в селективном травителе производится гальваническое осаждение никеля и золота, после чего формируются резисторы путем селективного стравливания тантала через фоторезистивную маску (этап 2, рисунок 1).

Формирования диэлектрика конденсатора осуществляется путем магнетронного напыления диэлектрика поверх негативной фоторезистивной маски и последующего процесса взрывной фотолитографии (этап 3, рисунок 1).

Методами фотолитографии формируется поддерживающий слой мостового соединения, после чего формируется слой никеля методом магнетронного напыления (этап 4, рисунок 1).

Слой золота формируется методом гальванического осаждения через фоторезистивную маску (этап 5, рисунок 1).

Заключительным этапом формирования МИС является стравливание никеля и удаление поддерживающего слоя фоторезиста путем растворения в диметилформамиде.

Заключение:

В ходе НИР разработана технология формирования МИС с пассивными элементами и воздушными мостовыми соединениями, позволяющая значительно снизить стоимость и время изготовления ИМС.



Список литературы:

  1. Baliga, J.B. (2005). Silicon RF power MOSFETS. World Scientific Publishing Co. Pte. Ltd. UK, London.
  2. Kudryavtsev I. (2016). Teaching digital electronics and microprocessors in a University. CEE-SECR '16: Proceedings of the 12th Central and Eastern European Software Engineering Conference in Russia Article No. 6. Moscow, Russian Federation.
