ОРГАНИЗАЦИЯ ИНТЕЛЛЕКТУАЛЬНОГО УЧЁТА ЭЛЕКТРОЭНЕРГИИ (SMARTMETERING)

ORGANIZATION OF INTELLECTUAL ELECTRICITY METERING (SMART METER)

Alina Marina

master's student, Department of Energy, Amur state University,

Russia, Blagoveshchensk

Elena Shpak

student, Department of Chemical Technology, Amur state University,

Russia, Blagoveshchensk

Ivan Kovalenko

master's student, Department of Energy, Amur state University,

Russia, Blagoveshchensk

Alexander Kozlov

Scientific Advisers, Candidate of Sciences chemical, Associate professor, Amur state University,

Russia, Blagoveshchensk

АННОТАЦИЯ

Создание и повсеместное внедрение интеллектуальной системы учета позволит масштабировать систему не только на рынок электрической энергии и мощности, но и на услуги по сбору всех ресурсов, таких как тепло и вода. Кроме того, это позволит решить основные задачи, стоящие перед интеллектуальной системой учета, такие как прозрачность учета электрической энергии, надежность энергоснабжения, оперативный доступ к информации с приборов учета, управляемость процессов энергоснабжения, обеспечение безопасности энергосистемы.

ABSTRACT

The creation and widespread implementation of an intelligent metering system will allow the system to be scaled not only to the electricity and power market, but also to services for the collection of all resources, such as heat and water. In addition, this will allow solving the main tasks facing an intelligent metering system, such as transparency of electricity metering, reliability of power supply, online access to information from metering devices, controllability of power supply processes, and ensuring the safety of the power system.

Ключевые слова: электрическая энергия, система учета, счетчики, энергоснабжение, приборы.

Keywords: electrical energy, metering system, meters, power supply, devices.

На смену морально устаревшим приборам учета в мире приходит «интеллектуальная» система учета энергоресурсов SmartMetering (умные измерения – англ.), способная на качественно новом уровне надежности обеспечить:

1. Измерение энергетических ресурсов;

2. Управление и контроль за их поставкой, транспортировкой и потреблением;

3. Автоматизированную передачу, обработку и предоставление информации о потреблении ресурсов;

4. Формирование ситуационных баз данных об энергопотреблении с элементами информационной поддержки задач управления потреблением энергоресурсов и ряд других задач.

Технологии Smart Metering позволяют оценить эффективность внедрения энергосберегающих технологий, сделать прозрачными расчеты за использованные энергоресурсы, оперативно получать данные о текущем расходе электроэнергии и его режимах, контролировать исправность счетчиков, осуществлять сведение баланса по группам счетчиков (что помогает выявлять безучетное потребление и факты воздействия на счетчики)[5].   Внедрение технологии SmartMetering – ключевой элемент создания интеллектуальных электроэнергетических систем с активно-адаптивной сетью (SmartGrid), благодаря которым надежность и эффективность энергоснабжения выводится на новый уровень.

Интеллектуальный счетчик:

1. Он имеет встроенный дисплей, на котором можно увидеть существенно больше параметров, чем на обычном.

2. Корпус счётчика опломбированы электронной пломбой – при их вскрытии происходит запись в журнал событий.

3. Для доступа к параметрам прибора потребуется вход под логином и паролем.

4. Счётчик измеряет энергию не только на приём, но и на отдачу.

5. Счётчик считает энергию по часам – 24 часа в сутки.

6. В каждой фазе вычисляется фазное напряжение, фазный ток, активная, реактивная и полная мощность в фазе, небаланс токов между фазным и нулевым проводом (для однофазных), частота сети.

7. Интервал между поверками: не менее 16 лет для однофазных и не менее 10 лет для трёхфазных.

8. Счётчик имеет встроенные часы погрешностью не более 5 сек/сут, встроенный источник питания для них (то есть время не сбивается при отключении питания), с синхронизацией с внешним источником сигналов времени;

9. Важная составляющая интеллектуального счётчика – способ его связи с другими элементами интеллектуальной системы учёта (другими приборам, устройством сбора и передачи данных – УСПД, базовыми станциями, сервером).

Приходим к выводу, что интеллектуальный прибор учёта – это мощный источник данных и для потребителя, и для поставщика, и для всей энергосистемы в той точке сети, в которой он подключен. Но это не пассивный измеритель, а активный элемент: он может произвести ограничение, дать сигнал о вмешательстве в его работу. Интеллектуальный прибор учета представлен на рисунке 1.

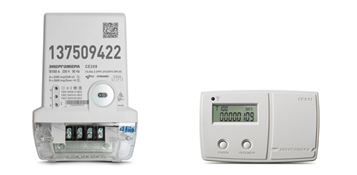

Рисунок 1. Интеллектуальный прибор учета электроэнергии

За счет выведения энергосистем на новый уровень информационной и технологической интеграции интеллектуальные сети повышают эффективность энергосистемы в целом. Внедрение технологии SmartMetering, это первый шаг к энергосбережению и энергоэффективности.

Список литературы:

1. Башмаков И.А. Поддержка систем интеллектуального учета потребления энергоресурсов в жилых домах // Энергосбережение. 2015. № 7. С. 16–21.
2. ГОСТ Р 52425-2005. Статические счетчики реактивной энергии. Частные требования.
3. ГОСТ 29322-2014 ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки.
4. Гришин Д.С., Пащенко Д.В., Синев М.П. и др. Особенности внедрения интеллектуальных энергосетей Smartgrid // Модели, системы, сети в экономике, технике, природе и обществе.2017. № 1. С. 109–116.
