СОВЕРШЕНСТВОВАНИЕ СИСТЕМЫ ПОДГОТОВКИ СКВАЖИННОЙ ПРОДУКЦИИ НА ДНС - МЫХПАЙ

IMPROVEMENT OF WELL PRODUCTS PREPARATION SYSTEM AT BPS - MYKHPAY

Osman Bekbulatov

Master's student, Department of REGM, Institute of Geology and Oil and Gas Production, TIU,

Russia, Tyumen

АННОТАЦИЯ

Подготовка нефти на промыслах занимает важное место среди основных процессов, связанных с добычей, сбором и транспортированием товарной нефти потребителю. От того, как подготовлена нефть, зависит эффективность и надежность работы магистральных трубопроводов, нефть с повышенным содержанием воды имеет более низкую цену на мировом рынке.

На сегодняшний день актуален вопрос внедрения нового технологического оборудования с целью улучшения подготовки нефти и получения при этом экономического эффекта за счет снижения металлоемкости процесса и как следствие эксплуатационных затрат.

ABSTRACT

Oil preparation in the fields occupies an important place among the main processes associated with the production, collection and transportation of commercial oil to the consumer. The efficiency and reliability of the main pipelines depends on how the oil is prepared.Oil with a high water content has a lower price on the world market.

Today, the issue of introducing new technological equipment is relevant in order to improve oil treatment and at the same time obtain an economic effect by reducing the metal consumption of the process and, as a result, operating costs.

Ключевые слова: нефть, подготовка нефти, технологическое оборудование для подготовки нефти, совершенствование процесса подготовки нефти.

Keywords: oil, oil preparation, technological equipment for oil preparation, improvement of the oil preparation process.

Рассмотрим существующую технологическую систему подготовки нефти и воды ДНС - Мыхпай (рисунок 1).

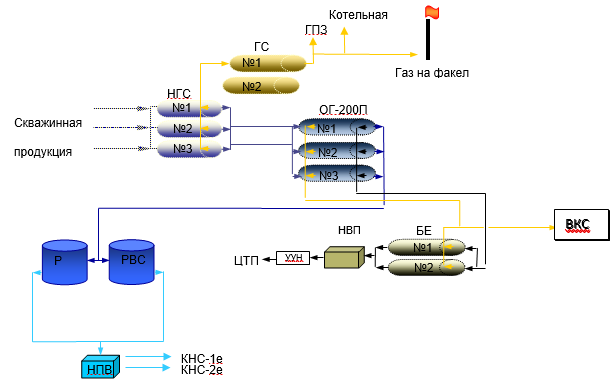

Рисунок 1. Принципиальная технологическая схема с обозначением основного технологического оборудования и указанием направлений потоков

Нефтяная эмульсия со скважин  поступает на распределительную гребенку – УДР (Узел дополнительных работ) и тремя потоками направляется на первую ступень сепарации в НГС - 1,2,3. Перед сепараторами, из БРХ производится подача реагента – деэмульгатора, способствующего разрушению эмульсий. Нефтесодержащая жидкость с нефтегазосепараторов поступает в отстойники предварительного сброса воды ОГ - 1,2,3, откуда вода сбрасывается на очистные сооружения РВС - 5000м³ №1,2, нефть в буферные емкости БЕ-1,2. Из буферных емкостей частично подготовленная нефть забирается насосами внешней перекачки (НВП) и далее через блок контроля качества нефти (БККН) и оперативный узел учета (УУН) направляется на Нижневартовский ЦТП для окончательной подготовки.

Очищенная от нефтепродуктов и механических примесей пластовая вода насосами подтоварной воды (НПВ) направляется через узлы учета на КНС-1е, КНС-2е. Уловленная в резервуарах очистных сооружений нефть через отборные стояки поступает на прием насосов уловленной нефти (НУН) и далее откачивается на прием сепараторов первой ступени.

Отделившийся нефтяной газ после первой ступени сепарации поступает в газосепаратор ГС-1,2, откуда через узел учета и регулирования давления газа,  подается в газопровод УКГ и далее на Нижневартовский ГПК. При отсутствии возможности транспорта газа на Нижневартовский ГПК, а также при аварийных ситуациях, возможно, осуществить сброс газа на факел высокого давления (ФВД).

В качестве совершенствования системы подготовки скважинной продукции на ДНС – Мыхпай Самотлорского месторождения предлагается внедрить использование трубных делителей фаз (рисунок 2).

Концевой делитель фаз трубный (КДФТ) относится к разряду трубных делителей многофазных жидкостей и газа, предназначен для нефтепромыслового разделения фаз подготавливаемой нефтегазожидкостной эмульсии на фазы: подтоварная вода, нефть и газа до заданных параметров, и обеспечения возможности дальнейшего транспорта разделенных фаз на КНС, ГПЗ и центральные пункты сбора и подготовки нефти.

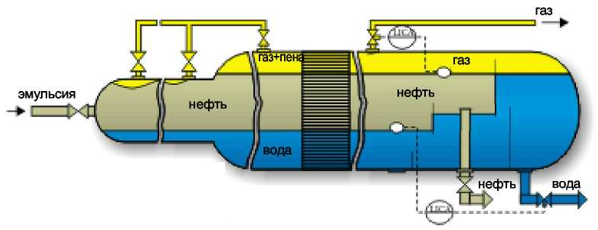

Рисунок 2. Трубные концевые делители фаз (КДФТ)

КДФТ позволяет:

1. Расширить технологические возможности установки.

2. Повысить качество очистки нефти от воды и механических примесей.

3. Существенно снизить расход деэмульгатора.

4. Обеспечить возможность работы установки с любыми типами нефтяных эмульсий.

Устройство и принцип работы КДФТ

Концевой делитель фаз представляет собой трубопровод, на конце которого имеются три выхода для нефтяной, водяной и газовой фазы. Диаметр, длина трубопровода, а также диаметры отходящих от него трубопроводов определяются расчетным путем исходя из требуемой (проектной) производительности установки. С целью обеспечения качества подготовки фаз в трубном водоотделителе предусмотрены коалисцирующие устройства ступенчатого типа. Ступенчатый тип коалисцеров предотвращает накапливание механических примесей внутри насадки и не требует специальной промывки. Кроме того, камера накопления и отвода нефти оборудована отбойными пластинами, обеспечивающими более качественный процесс подготовки нефтяных эмульсий и препятствующий попадание нефтепродуктов в камеру отбора воды.

Отличительные особенности:

• Высокая удельная производительность за счет развитой поверхности  контакта  фаз с коалисцирующими насадками;
• Работа без постоянного персонала;
• Простота конструкции и обслуживания делителя фаз;
• Удобство транспортирования и монтажа оборудования.

Таким образом, было предложено совершенствование системы подготовки скважинной продукции на ДНС – Мыхпай, по средствам, внедрения использования трубных делителей фаз. Концевой делитель фаз трубный (КДФТ) относится к разряду трубных делителей многофазных жидкостей и газа, предназначен для нефтепромыслового разделения фаз подготавливаемой нефтегазожидкостной эмульсии на фазы: подтоварная вода, нефть и газа до заданных параметров, и обеспечения возможности дальнейшего транспорта разделенных фаз на КНС, ГПЗ и центральные пункты сбора и подготовки нефти.
