ЗАЩИТА СТВОЛА ФАКЕЛА ОТ ТЕРМИЧЕСКОГО ВОЗДЕЙСТВИЯ И ДЕФОРМАЦИЙ

Лазарев Сергей Андреевич

магистрант, Уфимского государственного нефтяного технического университета,

РФ, г. Уфа

Тляшева Резеда Рафисовна

д-р. техн. наук, проф., Уфимский государственный нефтяной технический университет,

РФ, г. Уфа

В данной статье рассмотрен случай, когда в ходе работы факельной установки, факел, который находился в резерве утратил устойчивость, был проведен анализа причин данной деформации и установлено, что возможной причиной стало термическое воздействие, основного факела на резервный. Для решения данной проблемы было предложено установить защитный экран от термического излучения.

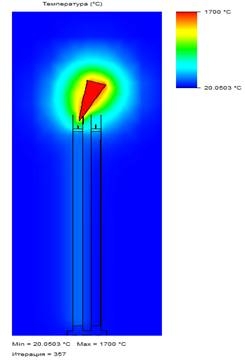

Исходя из выбранных параметров в SolidWorks была построена 3D-модель факельной установки, для моделирования распространения термического воздействия от основного факела рисунок 1.



Рисунок 1. Расчет в программе Flow Simulation



Получены результаты, снят профиль температуры по высоте стенки факельного ствола. Высота воздействия основного факела на резервный составила 8 м, а средняя температура воздействия 900℃.

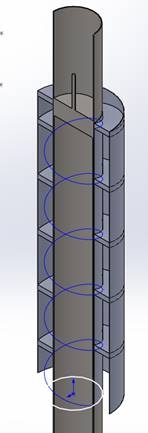

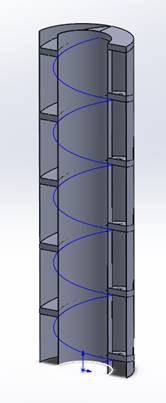

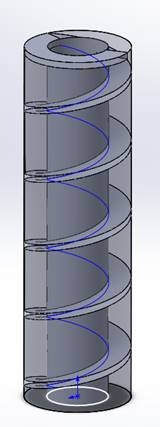

Для решения низкой эффективности защиты от термического воздействия, в программе SolidWorks построен защитный экран из алюминиевого листа с завихрителем рисунок 2.





Рисунок 2. Защитный экран с завихрителем



Данная конструкция имеет герметичную защитную оболочку, крепление производится за счет спирального крепления. Предложенная конструкция позволяет движению потока воздуха в полости между стволом факела и защитным экраном за счет разности температур в нижней части конструкции и верхней. Завихритель добавит дополнительную прочность конструкции экрана, а также ускорит движение воздуха, что приведет к повышению теплопередачи.

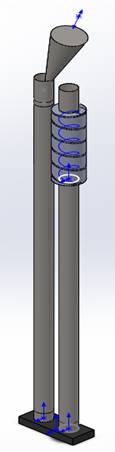

Пострена модернезированная модель факельной установки с защитным экраном рисунок 3.





Рисунок 3. Модель факельной установки с защитным экраном



Использование предложенного защитного экрана увеличит срок службы факельного оборудования, снизит производственные затраты на проведение ремонтно-восстановительных работ. А выбранные при расчете оптимальные параметры помогут сократить количество ресурсов, затраченных на решение возникшей проблемы.



Список литературы:

  1. Стрижевский И.И. Факельные установки / И.И.Стрижевский, А.И.Эльнатанов. -М.: Химия, 1979. - 184 с.:ил.
  2. Магалиф В.Я., Якобсон Л.С. Расчеты трубопроводов на вычислительных машинах. М. Энергия, 1969;
  3. Айнбиндер А.Б. Расчет магистральных и промысловых трубопроводов на прочность и устойчивость. М. "Недра", 1991.
