Библиографическое описание:
Сизов С.А. БЕСТРАНШЕЙНАЯ РЕНОВАЦИЯ КАНАЛИЗАЦИОННЫХ КОЛЛЕКТОРОВ ДИАМЕТРОМ ОТ 800ММ ДО 2000ММ // Инновации в науке: научный журнал. – № 3(79). – Новосибирск., Изд. АНС «СибАК», 2018. – С. 25-27.

БЕСТРАНШЕЙНАЯ РЕНОВАЦИЯ КАНАЛИЗАЦИОННЫХ КОЛЛЕКТОРОВ ДИАМЕТРОМ ОТ 800ММ ДО 2000ММ

Сизов Сергей Александрович

магистрант кафедры технологии строительного производства Санкт-Петербургского архитектурно строительного университета,

РФ, г. Санкт-Петербург

TRENCHLESS RENOVATION OF SEWERS WITH DIAMETERS FROM 800MM TO 2000MM



Sergey Sizov

master of Science in Building Technology at the St. Petersburg Architectural University,

Russia, St. Petersburg



АННОТАЦИЯ

Характерной и принципиальной особенностью бестраншейной прокладки трубопроводов от традиционной (классической), которая сопровождается рытьем траншей или возведением котлованов, является малый, а в некоторых случаях нулевой объем проводимых в период строительства земляных работ.

На сегодняшний день одними из наиболее известными методами бестраншейной прокладки коммуникаций инженерных являются проходка горизонтальная в грунтах; протягивание (протаскивание) в скважину образовавшуюся модулей отдельных труб или трубопроводов плетей.

В данной статье рассматривается два метода реновации коллекторов канализационных свыше 800мм, методом чулка, который был изобретен еще в Англии и используется более чем в 40 странах мира и бестраншейной ренавации.

ABSTRACT

The characteristic and fundamental feature of trenchless Prolaying pipelines from the traditional (classic), which is accompanied by the digging of trenches or construction pits is small, and in some cases zero amount during construction excavation.

Today one of the most known methods of trenchless laying of engineering communications are horizontal excavation in the ground; a pulling (dragging) into the well formed modules of certain pipes or pipelines lashes.

This article discusses two methods for renovation of sewer collectors more than 800mm, the method of stocking, which was invented in England and used in more than 40странах peace and trenchless renovatie.



Метод чулка идеально подходит для реконструкции коллекторов трубопроводов вод дождевых и сточных, а также для трубопроводов технических и напорных диаметром свыше 800 мм на участках с большими изгибами, где нет возможности протяжки нового трубопровода пластикового. Может использоваться ка на газовых, химических так и на трубопроводах канализационных [1].

Чулок может применяться для труб с круглым сечением с диаметром от 20 до 2000 мм. Кроме того, трубы сечения некруглого, например яйцеобразного или других видов сечения, также могут быть восстановлены благодаря тому, что применяемый для этого материал отличается большой гибкостью.

Чулок производится из поливолокна кислотоупорного, резиной упрочненного или смолой пропитанного, специально по спец.заказу любой толщины и длины, так что он в идеале подходит для конкретного места участка трубопровода.

Пока чулок эластичный и гибкий, то он под давлением воды вводится в изношенную трубу. Он там находит свой путь собственный и проходит все изгибы с углом до 55 градусов. В тех местах, где смещены соединения или участки небольшие отсутствуют полностью, чулок создает переход плавный.

После того, как чулок установлен в нужное положение и завулканизирован, затвердевает он и приобретает большую износоустойчивость, в то время как его поверхность внутренняя гладкой остается, что обеспечивает ему скорость потока максимальную и препятствует возникновению различным отложениям.

Сам чулок вулканизируется в течение нескольких часов. Ответвления боковые открываются при помощи трубореза, управляемого компьютером.

Метод «чулка« менее сложен и трудоемок, чем еще один метод протяжки, но зато требует высоких затрат в связи со стоимостью используемых материалов и необходимостью эксплуатации оборудование специального для расправления, подачи, и затвердения чулка [2].

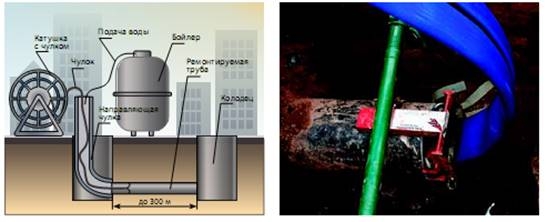

Рисунок 1. Метод чулка



Преимущества данного метода:

1. Синтетическая мягкая труба может проходить все изгибы трубопровода до 35°-60°.

2. Позволяет обойтись без дорогих работ по раскопке траншей и котлованов.

3. Трубопроводы протяжные восстанавливаются за один этап. При прокладке чулка на участках непрерывных расстояние между коллекторами(колодцами) может достигать 300-400м.

4. Быстрота и эффективность ремонта трубопровода.

5. Участок, занимаемый при проведении ремонта, невелик.

Применение данного способа требует очень качественной подготовки поверхности устаревшей трубы с очисткой ее до плотного (коррозии не подвергшегося) материала, не менее чем на одной половине поверхности трубопровода (для приклеивания качественного чулка к поверхности имеющейся трубы), и ее осушение [3].

Безраскопочная реновация выпусков канализации дворовых и коллекторов предназначеных для восстановления дворовых выпусков канализации с использованием метода протаскивания полиэтиленовой гибкой трубы с гофрированной внутренней поверхностью наружной и идеально гладкой после реновации коллектора магистрального одним из бестраншейных методов.

При ремонте трубопроводов, часто, необходимо ремонтировать и колодцы, часто которые являются сами источником самых огромных утечек. Широкий перечень деталей заводского производства позволяет быстро собирать новые пластиковые герметичные колодцы смотровые внутри имеющихся железобетонных или кирпичных.

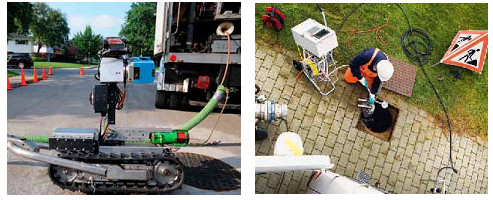

Рисунок 2. Метод безраскопочной реновации



Преимущества реновации комплексной:

1. Высокое свойство и качество применяемых полимерных материалов (ПП или ПЭВП).

2. Заводская точность изготовления всех необходимых комплектующих.

3. Огромный ассортимент стандартных деталей и изделий.

4. Надежность и прочность трубопровода.

5. Быстрое восстановление всех элементов сети (коллекторы, колодцы, выпуски,).

6. Увеличение пропускной способности сети.

7. Отсутствие утечек, герметичность всей трассы.



Список литературы:

  1. Примин О.Г., Храменков С.В., Орлов В.А. / Методы бестраншейные восстановления трубопроводов // М.: Прима-Пресс-М, 2003. – 286 с.
  2. Орлов В.А. / Стратегия восстановления водоотводящих и водопроводных сетей // М.: АСВ, 2001. – 95 с.
  3. Харькин В.А., Орлов В.А, / Методы и стратегия восстановления подземных трубопроводов // М.: Стройиздат, 2001. – 96 с.
  4. Орлов В.А., Храменков С.В., Харькин В.А. / Оптимизация восстановления сетей водоотводящих // М.: Стройиздат, 2002. – 185 с.
  5. Коринько И.В., Гончаренко Д.Ф., / Ремонт и восстановление канализационных сооружений и сетей // М.: РУБИКОН, 1999. – 365 с.
  6. Сафронова И.П., Удовенко В.Е., Гусева Н.Б. / Трубопроводы полиэтиленовые это просто // Полимергаз, 2003. – 237 с.
  7. Рыбаков А.П. / Основы и методы технологий бестраншейных // М.: ПрессБюро, 2005. – 304 с.
  8. Храменков С.В. / Стратегия модернизации сети водопроводной // М.: Стройиздат, 2005. – 398 с.
