Библиографическое описание:
Джылкычиев А.И., Бекбоев А.Р., Арыкбаев К.Б. ОБЪЕМНОЕ ПРЕССОВАНИЕ КРУПНОФОРМАТНЫХ СТЕНОВЫХ СТРОИТЕЛЬНЫХ БЛОКОВ // Инновации в науке: научный журнал. – № 12(73). – Новосибирск., Изд. АНС «СибАК», 2017. – С. 40-43.

ОБЪЕМНОЕ ПРЕССОВАНИЕ КРУПНОФОРМАТНЫХ СТЕНОВЫХ СТРОИТЕЛЬНЫХ БЛОКОВ

Джылкычиев Аскарбек Исаевич

д-р техн. наук, проф., проф. Кыргызско-Российского Славянского университета им. Б.Н.Ельцина,

Кыргызстан, г.Бишкек

Бекбоев Алтымыш Рысалиевич

канд. техн. наук, доц. Кыргызского государственного технического университета им. И.Раззакова,

Кыргызстан, г.Бишкек

Арыкбаев Канатбек Байышбекович

ст. преподаватель Кыргызского государственного университета строительства, транспорта и архитектуры им. Н.Исанова,

Кыргызстан, г.Бишкек

VOLUME PRESSING OF BIG –FORMAT WALL BUILDING BLOCKS



Askarbek Dzhylkychiev

doctor of  Technical (Dr. Sci. (Tech.)), Professor of Kyrgyz Russian Slavic University named after B.N.Yeltsin,

Kyrgyzstan, Bishkek

Altymysh Bekboev

candidate of  Technical (Cand. Sci. (Tech.)), assistant professor of Kyrgyz state of technical university named after I.Razzakov,

Kyrgyzstan, Bishkek

Kanat  arykbaev

assistant, Kyrgyz state university of construction, transport and architecture named after N.Isanov,

Kyrgyzstan, Bishkek



АННОТАЦИЯ

В данной статье рассмотрены сочетания традиционного статического прессования с принципиально новым объемным прессованием, заключающееся в том, что вначале, формуемые изделия прессуются под статическим давлением, а затем на завершающем этапе формование изделий происходит при объемном прессовании. Для реализации предложенного способа, разработана расчетная схема и математическое моделирования физико-механических процессов, протекающие при полусухом способе формования крупноформатного стенового строительного блока.

ABSTRACT

In this article fixing, we consider combinations of traditional static pressing with a principally new volume pressing, consisting in that, at first, the moldable products are pressed under static pressure, and then at the final stage, the molding of the products occurs during volume pressing. To implement the proposed method, a calculation scheme and mathematical modeling of physical and mechanical processes are developed, proceeding with a semi-dry method of forming a big-format wall building block.



Ключевые слова: усилие прессования, крупноформатный, формования, строительные блоки, полусухое масса.

Keywords: pressing force, big-format, forming, building blocks, half-dry mass.



При разработке прессового оборудования для производства крупноформатных стеновых строительных блоков полусухим способом формования, противоречие между стремлением повышения производительности прессового оборудования, с одной стороны, и обеспечением удельного давления прессования, обеспечивающего требуемое качество формуемого изделия с другой стороны, вызывает к необходимости поиска новых способов решения этой проблемы.  Это связано с тем, что для повышения производительности прессового оборудования необходимо увеличение количество одновременно формуемых изделий за один цикл, что в свою очередь, вызывает к необходимости повышения усилия прессования, для обеспечения требуемого удельного давления прессования формуемых изделий. Например, для формования двух блоков за цикл с удельным давлением прессования порядка 6 МПа, даже при двустороннем прессовании необходимо, чтобы механизм прессования прессового оборудования развивало усилие около 80 тс. В тоже время, при формовании двух блоков за цикл, обеспечивается лишь минимальная производительность прессового оборудования, и для обеспечения более или менее приемлемой производительности, необходимо формование как минимум по четыре блока за один цикл. При формовании по четыре блока за цикл, механизм прессования прессового оборудования должен развивать усилие прессования порядка 160 тс. Техническая реализация прессового оборудования с таким усилием прессования связано с определенными сложностями. Поэтому, на наш взгляд, решение этой проблемы возможно путем сочетания традиционного статического прессования с принципиально новым объемным прессованием, заключающееся в том, что вначале, формуемые изделия прессуются под статическим давлением, а затем на завершающем этапе формование изделий происходит при объемном прессовании.

Для реализации предложенного способа формования крупноформатных стеновых строительных блоков из полусухой смеси, необходимо проведение комплекса теоретических и экспериментальных исследований, по оценке реализуемости такого способа полусухого формования изделий и его эффективности.  Для математического моделирования физико-механических процессов, протекающие при полусухом способе формования крупноформатного стенового строительного блока, разработана расчетная схема, которая представлена на рис. 1.

В соответствии с расчетной схемой (рис.1.) процесс формования изделия, вначале, осуществляется односторонним статическим прессованием в пресс-форме включающий в себя матрицу 1, прессующий пуансон 2, контрпуансон 3, пустотообразователи 4 с мембранными упругими оболочками 5, полости которых сообщены между собой и подключены к источнику гидравлического питания 6.

В виду того, что вначале процесс формование изделия осуществляется односторонним статическим прессованием, удельное давление прессования со стороны прессующего пуансона, при известном значении усилия прессования, определяется площадью поверхности прессующего пуансона.

                                                                                            (1)

где Pпусилие, развиваемое механизмом прессования прессового оборудования; Fпплощадь поверхности прессующего пуансона; а, bгеометрические размеры прессующего пуансона.

Из-за трения между формуемым изделием и стенками матрицы давление прессование снижается по мере передачи его от слоя к слою по оси направления воздействия усилия прессования. При этом давление, воспринимаемое контрпуансоном, определяется как разница между удельным давлением на прессующем пуансоне и потерями давления прессования на трение между формуемой смесью и стенками матрицы.

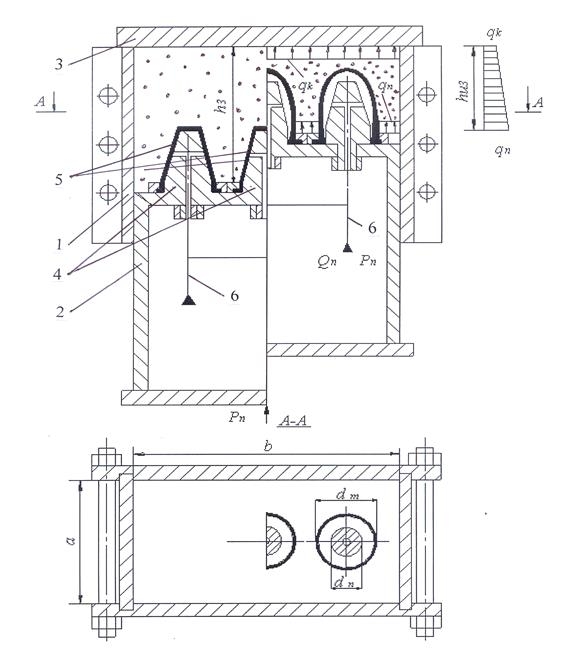

Рисунок 1. Расчетная схема объемного прессования крупноформатного стенового строительного блока



Потери усилия прессования на преодоление силы трения между формуемым изделием и стенками матрицы согласно [1] определяется выражением

                                     Ртрп kб  f,                                                        (2)

где kбкоэффициент бокового распора формуемой смеси; f коэффициент трения между формуемой смесью и стенками матрицы.

В тоже время, потери усилия прессования на преодоление силы трения между формуемым изделием и стенками матрицы можно определить через среднее значение давления прессования по высоте формуемого изделия

                                            Ртр = 0,5(qп  + qк) Fб kб  f                                      (3)

где Fбплощадь боковой поверхности матрицы, контактирующая с формуемым изделием; qк – давление на поверхности контрпуансона.

Площадь боковой поверхности матрицы, контактирующая с формуемым изделием, определяется геометрическими размерами формуемого изделия

                                               Fб = 2(a + b) hиз,                                                (4)

где hиз – высота формуемого изделия.

Давление на поверхности контрпуансона, с учетом потерь усилия прессования на преодоление силы трения между формуемым изделием и стенками матрицы, определяется выражением

                                                                                                 (5)

Для определения значения удельного давления на поверхности контрпуансона подставим уравнения (1) и (3) в уравнение (5) и, проведя соответствующие преобразования, получим значение удельного давления, воспринимаемого контрпуансоном

                                                              (6)

Для оценки соответствия уравнения (6) граничным условиям и определения диапазона его применимости, приравняем числитель уравнения к нулю и решим относительно высоты формуемого изделия hиз

                                                                                 (7)

Из уравнения (7) следует, что диапазон применимости уравнения (6) составляет от нуля до значения, определяемое выражением (7), при этом следует отметить, что при прочих равных условиях, с увеличением значения произведения коэффициентов бокового распора и трения смеси об стенки матрицы, а также габаритных размеров формуемого изделия диапазон применимости уравнения (6) увеличивается. Например, при фиксированных габаритных размерах формуемого изделия, увеличение значения произведения коэффициентов бокового распора и трения смеси об стенки матрицы с 0,14 до 0,25, приводит уменьшению значения высоты формуемого изделия в два раза. Это свидетельствует о том, что при полусухом формовании крупноформатных строительных изделий наличие пустотообразователей оказывает существенное влияние на перепад напряжений по высоте формуемого изделия, в результате которого перепад напряжений по высоте формуемого изделия возрастает.

Перепад напряжений по высоте формуемого изделия можно определить, как разницу давления прессования со стороны прессующего пуансона и контрпуансона

                                                                    (8)

Анализ уравнения (8) свидетельствует о том, что, задавшись значением допустимого перепада напряжений по высоте формуемого изделия можно определить предельную высоту для полнотелого изделия при одностороннем статическом прессовании.

                                                                 (9)

Следовательно, для определения высоты формуемого изделия, при котором необходимо переходить на объемное прессование достаточно при известных параметрах формуемой смеси и изделия, задаться допустимым значением перепада напряжений по высоте формуемого изделия и по уравнению (9) определить предельную высоту.

В соответствии с расчетной схемой (рис.1) для реализации объемного прессования, формуемая смесь, предварительно уплотненная статическим прессованием с удельным давлением, значение которого определяться с одной стороны количеством одновременно формуемых изделий за цикл, а с другой стороны значением усилия, развиваемого прессующим механизмом прессового оборудования.

При математическом описании процесса объемного прессования приняты допущения о том, что собственная жесткость мембран пренебрежимо мала по сравнению с результирующим распирающим давлением, действующего изнутри мембран, а давление, действующее снаружи мембран, равно среднему значению давления по высоте формуемого изделия или среднему значению давления, действующему на формуемое изделие со стороны прессующего и контр пуансонов.

В соответствии с принятыми допущениями, для установления зависимости изменения значения давления прессования, в процессе объемного уплотнения, от значения коэффициента относительного уменьшения объема формуемого изделия, использовано уравнение прессование, предложенное в работе [2]. Анализ известного уравнения прессования и преобразование его в соответствии с расчетной схемой объемного прессования (рис 1) позволила получить зависимость изменения давления прессование от коэффициента относительного изменения объема, в процессе объемного прессования формуемого изделия.

                                                                               (10)

где Vтвобъем отформованного изделия, пересчете на твердую фазу; Dv – коэффициент относительной деформации (уплотнения) смеси в процессе объемного прессования изделия; l - коэффициент, значение которого определяется экспериментально; Rгидравлический радиус формуемого изделия с учетом параметров пустотообразователей.

Объем отформованного изделия, в пересчете на твердую фазу, определяться как разница между объемом загрузки смеси в матрицу и суммой объемов деформации смеси при статическом и объемном прессовании, математически это можно записать в следующем виде

                                 Vтв  = Vзагр(Vст + Vоб)                                     (11)

где Vзагр объем загрузки смеси в матрицу; Vст – объем деформации смеси в процессе статического прессования; Vоб - объем деформации смеси в процессе объемного прессования.

Таким образом, полученные зависимости позволяют при полусухом способе формования крупноформатных строительных блоков определить предельную высоту изделия для статического прессования, а для объемного прессования предложена зависимость по определению изменения давления объемного прессования от коэффициента относительной деформации (уплотнения) смеси в матрице, в результате распирающего действия мембран, изнутри формуемого изделия.



 Список литературы:

  1. Карклит А.К., Ларин А.П., Лосев С.А. и Верниковский В.Е. Производство огнеупоров полусухим способом. – 2-е изд., перераб и доп. – М.: Металлургия, 1981. 320 с.
  2. Джылкичиев А.И. Технология и оборудование для производства изделий полусухим способом формования. Б., 2001. 245 с. ил.
