ДЕЙСТВИЯ ПРИ УГРОЗЕ ШАГОВОГО НАПРЯЖЕНИЯ ДЛЯ ЧЕЛОВЕКА

ACTIONS IN CASE OF A THREAT OF STEP VOLTAGE TO A PERSON

Michael Lemenkov

Cadet, Faculty of Fire Safety, Ural Institute of State Fire Service of EMERCOM of Russia,

Russia, Yekaterinburg

Anton Kazachenko

Cadet, Faculty of Fire Safety, Ural Institute of State Fire Service of EMERCOM of Russia,

Russia, Yekaterinburg

Boris Budanov

senior lecturer, Department of life safety Ural Institute of emergency situations of Russia,

Russia, Yekaterinburg

АННОТАЦИЯ

Изучен принцип возникновения шагового напряжения, разработан алгоритм действий при угрозе поражения электрическим током для людей, описана опасность воздействия шагового напряжения на человеческий организма.

ABSTRACT

 The principle of the occurrence of step voltage is studied, an algorithm of actions is developed for the threat of electric shock to people, the danger of the impact of step voltage on the human body is described.

Ключевые слова: Безопасность, электричество, правила поведения, опасность.

Keywords: Safety, electricity, rules of conduct, danger.

Что такое шаговое напряжение? Для некоторых людей данное понятие незнакомо. Это повышает вероятность неправильных действий при возникновении аварийной ситуации. Для того чтобы разобраться в данном явлении необходимо вспомнить законы физики, в частности, что касается электричества. Большинство людей знает, что опасность представляют, только непосредственно оголенные и оборванные провода, но мало кто догадывается, что вокруг упавшего провода образуется зона с напряжение как показано на рисунке 1, это происходит, потому что земля является хорошим проводником электрического тока, особенно в сырую погоду.

В этой и подобных ситуациях: разницу потенциалов между двумя точками электрической цепи тока, находящимися на расстоянии шага одна от другой, на которых одновременно стоит человек, называют шаговым напряжением или напряжением шага.[1]

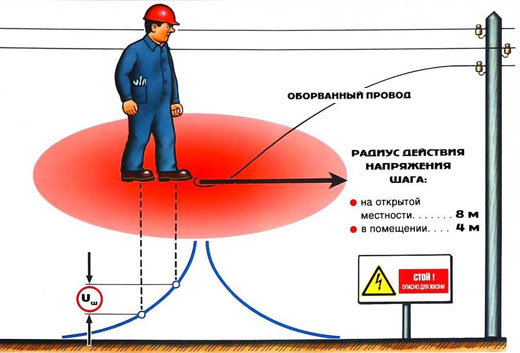

Рисунок 1. Образование шагового напряжения

Чем опасно шаговое напряжение для человека и как действовать при попадании под воздействие электрического тока?

При возникновении аварийной ситуации в электрических сетях энергоснабжения, может произойти обрыв провода под напряжением. Люди находящиеся рядом с оборванным проводом, попадают под воздействие шагового напряжения, стараясь быстрее покинуть опасную зону, начинают допускать ошибки, которые могут привести к смерти. Находясь под воздействие шагового напряжения человек, пытается сделать как можно шире шаг и быстрее удалиться от оголенного провода, но чем шире шаг, тем больше разность потенциалов, и соответственно больше напряжение проходящего через организм человека, в следствии этого происходит непроизвольное сокращение мышц. Это приводит к падению на землю, увеличению расстояния между точками касания земли и повышению напряжения.[2]

Из формулы на рисунке 2 видно, что напряжение шага напрямую зависит от тока короткого замыкания, удельного сопротивления грунта и обратно пропорционально разнице потенциалов между двух точек грунта, умноженной на 2π. Данная формула наглядно показывает, что при увеличении длины шага, вырастает и шаговое напряжение.[3]

Рисунок 2. Разность потенциалов

Опасная зона может быть более 10 метров от места соприкосновения оголенного провода. Радиус опасной зоны зависит от напряжение оборванной линии, окружающей среды и состояния почвы.

При нахождении в опасной близости от упавшего провода под напряжением, необходимо:

1. Оценить обстановку;
2. Предупредить людей, оказавшихся рядом, об опасности возникновения шагового напряжения;
3. Мысленно проложить наиболее безопасную и кратчайшую траекторию движения из центра опасной зоны (место падения оголенного провода) на безопасное расстояние;
4. Передвигаться уверенно, сохраняя равновесие как показано на рисунке 3.
5. Удалиться как можно дальше от центра, не менее 20 метров;
6. Позвонить по номеру 112 и сообщить об случившийся аварии, с указанием точного адреса и числе пострадавших (если таковые имеются).

Запрещается:

1. Прыгать на одной ноге, поскольку это может привести к падению и в следствии поражения электрическим током;
2. Бегать или ходить в опасной зоне;
3. Поднимать и перемещать оборванный провод.

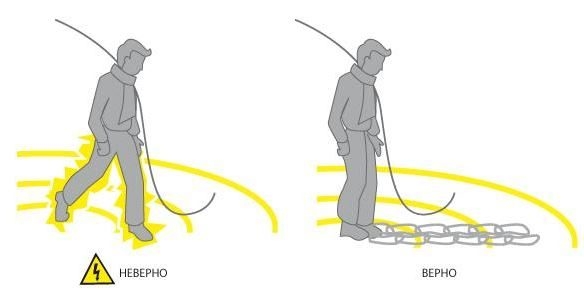

Рисунок 3. Правила ходьбы при шаговом напряжении

В заключение хотелось бы сказать, что в повседневной деятельности происходит много различных ситуаций, которые угрожают жизни и здоровью людям. Понимание причин возникновения разных опасных явлений, поможет правильно принять решение и минимизировать получение травмы и даже спасти жизнь другим людям, попавшим в опасные ситуации.

Список литературы:

1. Все о шаговом напряжении. Справка  [Электронный ресурс]. – Режим доступа: https://elektrobiz.ru/obg/shagovoe-napryazhenie.html
2. Воздействие электрического тока на организм человека [Электронный ресурс]. Режим доступа: https://studopedia.ru/7_64048_vozdeystvie-elektricheskogo-toka-na-organizm-cheloveka.html
3. "Электрик Инфо" - онлайн журнал про электричество. Справка  [Электронный ресурс]. – Режим доступа http://electrik.info/main/school/1656-eds-raznost-potencialov-i-napryazhenie-v-chem-raznica.html
