Телефон: 8-800-350-22-65
WhatsApp: 8-800-350-22-65
Telegram: sibac
Прием заявок круглосуточно
График работы офиса: с 9.00 до 18.00 Нск (5.00 - 14.00 Мск)

Статья опубликована в рамках: XXXVIII Международной научно-практической конференции «Технические науки - от теории к практике» (Россия, г. Новосибирск, 24 сентября 2014 г.)

Наука: Технические науки

Секция: Строительство и архитектура

Скачать книгу(-и): Сборник статей конференции

Библиографическое описание:
Ахмеднабиев Р.Р. К ВОПРОСУ ИСПОЛЬЗОВАНИЯ ЗОЛОШЛАКОВ В КАЧЕСТВЕ МЕЛКОГО ЗАПОЛНИТЕЛЯ В ФИБРОАРМИРОВАННЫХ БЕТОНАХ // Технические науки - от теории к практике: сб. ст. по матер. XXXVIII междунар. науч.-практ. конф. № 9(34). – Новосибирск: СибАК, 2014.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

К  ВОПРОСУ  ИСПОЛЬЗОВАНИЯ  ЗОЛОШЛАКОВ  В  КАЧЕСТВЕ  МЕЛКОГО  ЗАПОЛНИТЕЛЯ  В  ФИБРОАРМИРОВАННЫХ  БЕТОНАХ

Ахмеднабиев  Расул  Магомедович

канд.  техн.  наук,  доцент  Полтавского  национального  технического  университета  имени  Юрия  Кондратюка,  Украина,  г.  Полтава

E -mail:  arasul 49@mail.ru

Ахмеднабиев  Расул  Расулович

младший  научный  сотрудник,  Полтавский  национальный  технический  университет  имени  Юрия  Кондратюка,  г.  Полтава



TO  THE  QUESTION  TO  USE  THE  ASHES  AS  THE  AGGREGATE  IN  THE  FIBER  REINFORCED  CONCRETE

Akhmednabiev  Rasul

Ph.D.,  associate  professor  of  Poltava  National  Technical  Yuri  Kondratyuk  University,  Ukraine,  Poltava

Akhmednabiev  Rasul

junior  Researcher,  Poltava  National  Technical  Yuri  Kondratyuk  University,  Ukraine,  Poltava



АННОТАЦИЯ

Приведены  результаты  исследований  прочности  фибробетонов  с  использованием  в  качестве  мелкого  заполнителя  одного  из  видов  золошлаков  тепловых  электростанций  (ТЭС)  Донецкого  региона  Украины.  Золошлаки  этой  ТЭС  отличаются  низким  содержанием  несгоревшего  угля.

ABSTRACT

The  results  of  research  strength  fiber-reinforced  concrete  using  as  a  fine  aggregate  of  one  species  of  ash  of  thermal  power  plants  (TPP)  in  the  Donetsk  region  of  Ukraine.  Ashes  of  the  TPP  have  a  low  content  of  unburned  carbon.



Ключевые  слова:  золошлаки;  котлы  с  циркулирующим  кипящим  слоем;  химический  состав;  фибробетоны;  стальные  волокна;  прочность  при  изгибе.

Keywords:   ash  and  slag;  boilers  with  a  circulating  fluidized  bed;  chemical  composition;  fiber-reinforced  concrete;  steel  fibers;  the  flexural  strength.



Известны  способы  использования  зол  и  золошлаков  тепловых  электростанций  в  технологии  строительных  материалов  [5].  При  сжигании  угля  в  традиционных  котлах  с  кипящим  слоем  в  виде  отходов  получают  золы  и  золошлаки,  в  которых  количество  несгоревшего  угля  составляет  более  10  %.  С  2004  г  на  ТЭС  Донецкого  региона  Украины  стали  внедрять  котлы  с  циркулирующим  кипящим  слоем,  в  которых  уголь  выжигают  полностью  при  температуре  950—1000  ºС.  Содержание  несгоревшего  угля  в  золах  и  золошлаках  этих  котлов  не  превышает  2—3  %.

Золошлаки  представляют  собой  мелкозернистая  масса  темно-коричневого  цвета,  химический  состав,  которых  приведен  в  таблице  1.

Таблица  1 .

Химический  состав  золошлаков  ТЭС

Химический  состав,  %

ППП

TiO2

P2O5

SiO2

Al2O3

CaO

MgO

K2O

Na2O

SO3

Fe2O3

MnO

1

0,22

0,84

0,22

42,4

22,14

9,76

1,07

2,97

0,8

6,58

13,76

0,06



Химический  состав  золошлаков  свидетельствует  о  том,  что  в  качестве  побочных  пород  в  углях  содержатся  глинистые  породы  с  повышенным  содержанием  оксида  железа  и  карбонатных  минералов.  Низкие  потери  при  прокаливании  свидетельствуют  о  том,  что  содержание  несгоревшего  угля  в  золошлаках  не  превышает  допустимых  величин.

Как  мелкий  заполнитель  для  бетонов,  золошлаки  характеризуются  модулем  крупности  Мкр  =  1,13.  Однако  пористость  зерен  золошлаков  инициирует  повышение  В/Ц  отношения  в  бетонах.

Важнейшими  параметрами  волокнистых  композиционных  материалов,  определяющими  их  физико-механические  свойства,  являются  объемное  содержание  Vf  и  длина  волокна  lf  .

Известно,  что  эффективность  работы  волокон  в  фибробетонах  зависит  от  касательных  напряжений  на  поверхности  раздела  волокно  —  матрица,  которые  нами  были  определены  путем  выдергивания  волокна  из  матрицы  и  составляют  5,8  Мпа  [1].

Объемное  содержание  волокна  в  композите  должно  быть  достаточным  для  того,  чтобы  доля  нагрузки,  воспринимаемая  волокнами,  была  более  существенной  [2].  Однако  при  содержании  волокна  в  композите,  превышающим  некоторый  уровень,  свойства  материала  ухудшаются  вследствие  того,  что  матрица  не  в  состоянии  связывать  волокна.  В  результате  в  матрице  появляются  пустоты,  излишки  волокна  в  работе  материала  не  участвуют,  связь  матрицы  с  волокном  ухудшается,  и  прочность  композита  падает.

Выражение  для  определения  объемного  содержания  волокна,  ниже  которого  не  следует  ожидать  существенного  улучшения  физико-механических  свойств  волокнистых  композитов,  приводится  в  [2].



  (1)



где:    —  напряжение  в  матрице  композита;

  —  эффективная  предельная  прочность  волокна;

  —  отношение  модулей  упругости  волокна  и  матрицы.  Композиты  из  хрупкой  матрицы  и  волокон  при  маленьких  деформациях  сохраняет  упругое  равновесие.  Напряжения  в  композитах  на  этой  стадии  определяются  по  уравнению

При  комбинировании  хрупкой  матрицы  с  волокнами  при  малых  деформациях  сохраняется  упругое  равновесие,  при  котором  напряжения  определяются  по  «правилу  смесей».



  ,  (2)



где:    —  доля  матрицы  в  объеме  композита;

  —  начальный  модуль  упругости  матрицы;

  —  деформация  матрицы;

  —  доля  волокна  в  объеме  композита;

  —  модуль  упругости  волокна;

  —  деформация  волокна.

С  ростом  нагрузки  достигаются  деформации  разрушения  матрицы.  При  этом    Напряжения  на  этой  стадии  определяются  по  формуле  [2].



  (3)



На  этой  стадии  матрица  разрушается,  и  нагрузка,  которую  она  несла,  перераспределится  на  волокна,  которые  также  могут  разрушаться  при  условии



  (4)



При  таких  условиях  зона  разрушения  материала  ограничена  единственной  областью,  непосредственно  примыкающей  к  зоне  образования  первой  трещины.  Такой  характер  разрушения  носит  название  единичное  разрушение  [3,  4].  Если  волокна  достаточно  прочны  или  их  содержание  в  композите  достаточно  велико,  композит  не  будет  полностью  разрушен,  а  будет  продолжать  нести  нагрузку  до  достижения  напряжений    В  течение  этого  последующего  нагружения  более  хрупкая  матрица  будет  продолжать  разрушаться  на  все  более  мелкие  части.  Это  явление  характеризуется  как  множественное  разрушение  [3,  4].  Так  как  матрица  хрупкая,  переход  от  единичного  разрушения  к  множественному  произойдет  при  условии



  (5)



где    —  напряжения  в  волокне  при  разрушении  матрицы.  Таким  образом,  объемное  содержание  волокна,  при  превышении  которого  произойдет  множественное  разрушение  композита,  определяется  из  уравнения  [3,  4].



  ,  (6)



Необходимо  отметить,  что  приведенные  выражения  для  определения  объемного  содержания  волокна  выведены  для  случая  однонаправленных  композиционных  материалов.  Однако  известно,  что  в  композитах  с  произвольно  ориентированными  волокнами  в  работе  материала  участвуют  5лишь  41  %  волокон  [6],  поэтому  рассчитанные  параметры  волокнистых  композитов  следует  увеличить  в  2,43  раза.

Для  композитов,  исследованных  в  данной  работе  объемное  содержание  волокна,  определенного  по  формуле  (1)  составляет    или  0,7  %.  Однако  с  учетом  того,  что  в  композитах  с  произвольной  ориентацией  волокон,  каким  является  исследуемый  композит,  в  работе  участвуют  только  41  %  всех  волокон  [6],  =0,17  или  1,7  %.

При  достижении  деформации  разрушений  матрицы,  напряжения,  передающиеся  к  волокнам,  определены  по  формуле  (3)  =8,7  Мпа.

При  проверке  условия  разрыва  волокон  по  формуле  (4),  получаем



=  8,5



Таким  образом,  композит  будет  разрушаться  вследствие  образования  одной  первоначальной  трещины.

Объемное  содержание  волокна,  при  котором  композит  испытает  множественное  разрушение,  определенное  по  формуле  (6)  составляет





С  учетом  поправки  на  количество  волокон,  участвующих  в  работе  композита  всего  41  %  ,



=0,032  или  3,2  %.



Для  вышеприведенных  вычислений  заранее  были  определены  соответствующие  свойства  матрицы  на  образцах  без  волокон.

На  основе  вышеприведенных  расчетов,  нами  исследовались  композиты,  наполненные  стальными  волокнами.  Волокна  диаметром  0,2  мм  были  изготовлены  из  отработанных  стальных  тросов.  Матрица  представляла  собой  мелкозернистый  бетон  на  основе  портландцемента  марки  500,  в  котором  в  качестве  мелкого  заполнителя  были  использованы  золошлаки  котлов  с  циркулирующим  кипящим  слоем.

В  качестве  крупного  заполнителя  был  использован  гранитный  щебень  крупностью  зерен  5  мм.

В  бетонах  в  качестве  пластификатора  был  использован  гиперпласти-фикатор  на  основе  модифицированных  карбоксилатов  «Глениум-  51»  от  фирмы  BASF.

  Для  снижения  объемов  работ  и  прогнозирования  влияния  объемного  содержания  и  длины  волокон  на  свойства  строительных  композитов,  была  реализована  трехфакторная  матрица  планирования  эксперимента.  Условия  планирования  эксперимента  приведены  в  таблице  2.

Таблица  2.

Условия  планирования  эксперимента

Факторы

Уровни  варьирования

Интервал  варьирования

Натуральный  вид

Кодированный  вид

-1

0

+1

Длина  волокна,  мм

Объемное  содержание,  %

Содержание  добавки,  %

X1(

X2  (

X3(D)

20

1

0,6

35

2

1

50

3

1,4

15

1

0,4



Всего  были  изготовлены  17  серий  образцов  кубиков  со  стороной  10  см  и  призм  10  х  10  х  40  см.  Приготовление  бетонной  смеси  проходило  в  лабораторном  смесителе  принудительного  действия  емкостью  ковша  10  л.  Образцы  до  испытаний  хранились  в  лабораторных  условия  при  температуре  18…20  ºС  и  влажности  воздуха  67….75  %.  Испытания  образцов  проводились  в  возрасте  28  суток  на  испытательной  машине  типа  ГМС-50.

Статистическая  обработка  результатов  испытаний  образцов  на  статический  четырехточечный  изгиб  в  виде  поверхности  влияния  приведена  на  рис.  1.

Из  графика  видно,  что  с  увеличением  длины  волокна  до  40…45  мм  прочность  при  изгибе  растет  до  7,0  МПа.  Дальнейшее  увеличение  длины  волокна  приводит  к  снижению  прочности  при  изгибе,  хотя  даже  при  длине  волокна  55  мм  прочность  при  изгибе  больше  чем  при  20  мм.  Этот  факт  объясняется  тем,  что  с  увеличением  длины  волокна,  как  и  при  традиционных  заполнителях,  увеличивается  вероятность  образования  комьев  волокон,  из-за  повышения  вероятности  увеличения  контактов  между  волокнами.  Образование  комьев  затрудняет  технологию  приготовления  бетонной  смеси,  равномерность  распределения  волокон  по  объему  снижается,  прочность  композита  при  этом  также  снижается.

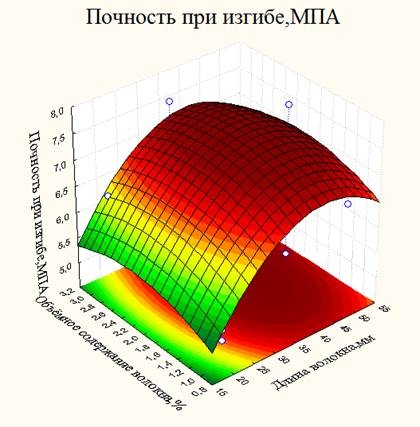

Рисунок  1.  Зависимость  прочности  при  изгибе  от  объемного  содержания  и  длины  волокна



Объемное  содержание  волокна  имеет  менее  выраженное  влияние  на  прочность  при  изгибе.  При  длине  волокна  20  мм  и  объемном  содержании  1  %,  прочность  при  изгибе  композита  составляет  всего  5,0  МПа.  С  увеличением  объемного  содержания  при  той  же  длине  волокна  прочность  при  изгибе  растет,  достигая  максимума  5,5  МПа  при  содержании  волокна  2,2…2,4  %.

Однако  с  увеличением  длины  волокна  объемное  содержание  волокна  приобретает  большее  влияние  на  прочность  при  изгибе,  и  при  оптимальной  длине  волокна  40…42  мм  и  объемном  содержании  волокна  2,2…2,4  %  ,  прочность  композита  растет  до  7,5  МПа.

Необходимо  отметить  тот  факт,  что,  как  с  увеличением  длины  волокна,  так  и  с  увеличением  объемного  содержания  волокна,  затрудняется  технология  приготовления  бетонной  смеси.  Наблюдается  нехватка  растворной  части  смеси  для  обволакивания  волокон.  Предел  объемного  содержания  волокон,  в  пределах  эксперимента,  составляет  2,4  %,  после  чего  катастрофически  снижается  однородность  смеси.

Проведенные  исследования  показали,  что  золошлаки  ТЭС,  на  которых  установлены  котлы  с  циркулирующим  кипящим  слоем,  могут  быть  использованы  в  качестве  мелкого  заполнителя  для  бетонов.

Закономерности  влияния  волокон  на  свойства  фибробетонов,  в  матрице  которых  использованы  золошлаки  котлов  с  циркулирующим  кипящим  слоем,  практически  остаются  такими  же,  как  и  при  традиционных  бетонах.

Однако  долговечность  этих  бетонов  нами  еще  не  исследована.



Список  литературы:

1.Ахмеднабиев  Р.М.  Влияние  полимерных  волокон  на  свойства  чеканочных  цементных  композиций:  диссертация  на  соискание  ученой  степени  кандидата  технических  наук  /  Р.М.  Ахмеднабиев.  М.,  1983.

2.Крок  Г.  Современные  композиционные  материалы  /  Крок  Г.,  Браутман  Л.  М.:  МИР,  1970.  —  406  с.

3.Куппер  Д.  Растрескивание  и  разрушение  композитов  /  Куппер  Д.,  Пигготт  М.  //  Механика  разрушения.  Т.  17.  М.:  Мир,  1979.  —  С.  165—216.

4.Куппер  Д.  Микромеханические  аспекты  разрушения  /  Куппер  Д.  //  Композиционные  материалы.  Т.  5.  М.:  Мир,  1978.  —  С.  440—474.

5.Цементы  и  бетоны  на  основе  топливных  зол  и  золошлаков  /  Кривенко  П.В.  Пушкарева  Е.К.,  Гоц  В.И.,  Ковальчук  Г.Ю.  К.,  2014.  —  255  с.

6.Romualdi  J.R.  Tensile  Strength  of  concrete.  Affected  by  Uniformly  Distributed  and  closely  spaced  the  of  Wire  Reinforcement  /  Romualdi  J.R.  Mandel  J.A.  //  ACI  Journal.  —  1964.  —  V.  61.  6.  —  Р.  657.

Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

Оставить комментарий

Форма обратной связи о взаимодействии с сайтом
CAPTCHA
Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.
