ОПТИМИЗАЦИЯ  ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИХ  РЕШЕНИЙ  ПРИ  РЕКОНСТРУКЦИИ  ЛИНИЙ  ЭЛЕКТРОПЕРЕДАЧ  С  ИСПОЛЬЗОВАНИЕМ  ВРЕМЕННОЙ  СХЕМЫ

Вотякова  Ольга  Николаевна

аспирант  кафедры  «Технологии  и  организации  строительного  производства»  Московского  государственного  строительного  университета,  РФ,  г.  Москва

E-mail:

OPTIMIZATION  OF  ORGANIZATIONAL-TECHNOLOGICAL  SOLUTIONS  USED  FOR  RECONSTRUCTION  OF  POWER  LINES  USING  A  TEMPORARY  SCHEMES

Votyakova  Olga

graduate  student  of  "Technology  and  building  organization  of  production"  of  the  Moscow  State  University  of  Civil  Engineering,  Russia,  Moscow

АННОТАЦИЯ

Рассмотрена  технологическая  последовательность  реконструкции  участка  линии  электропередач  с  использованием  временной  схемы.

ABSTRACT

We  consider  the  sequence  of  process  reconstruction  of  power  lines  using  a  temporary  scheme.

Ключевые  слова:  временная  схема;  реконструкция  участка;  технологическая  последовательность.

Keywords:  short  circuit;  reconstruction  of  the  section;  technological  sequence.

Процесс  реконструкции  линий  электропередач  110  кВ  и  выше  является  достаточно  сложной  задачей  в  современных  условиях.

Сложность  заключается  в  том,  что  переустройство  линий  электропередач  происходит  зачастую  в  сложившихся  стесненных  условиях  городов,  посёлков,  где  присутствует  огромное  количество  существующих  коммуникаций  и  жилых  строений.  Так  в  соответствии  с  Постановление  Правительства  РФ  от  24  февраля  2009  г.  №  160  [2]  охранная  зона  линий  электропередач  110  кВ  составляет  20  м  от  крайнего  провода,  при  этом  в  данной  зоне  запрещается  размещение  жилых  зданий,  детских  и  спортивных  площадок,  стадионов,  рынков,  гаражей  и  автостоянок.

  Увеличение  срока  реализации  проекта  происходит  также  за  счёт  продолжительного  периода  согласования  проектных  решений.  Пересечение  трассы  воздушной  линии  с  такими  магистралями  как  МКАД  (Московская  кольцевая  автодорога),  Варшавское  шоссе  в  г.  Москве  требует  проработки  и  согласования  решений  по  интервальной  остановке  транспорта  в  период  подвеса  провода  на  линии.

Особые  требования  к  проектным  решениям  и  технологии  производства  работ  по  реконструкции  воздушных  линий  (ВЛ)  предъявляются  в  зонах  особо  охраняемых  природных  территорий  (ООПТ).  Проектная  документация  проходит  обязательную  экологическую  экспертизу  с  расчётом  ущерба  животному  и  растительному  миру  таких  территорий.

Невозможность  согласования  акта  выбора  трассы  в  связи  с  отказом  собственников  земельных  участков  также  увеличивает  период  реализации  проекта.

Возникновение  технологических  перерывов  в  период  проведения  работ  по  реконструкции  в  связи  с  отказом  эксплуатирующих  организаций  предоставить  периоды  отключений  также  увеличивает  общую  продолжительность  переустройства  линий.

Проблема  длительных  отключений  существующих  линий  электропередач  может  быть  решена  за  счёт  использования  временных  схем.

Сущность  временной  схемы  заключается  в  том,  что  поэтапно  осуществляется  процесс  переустройства  существующей  линии,  при  этом  отключение  требуется  только  на  период  подвеса  провода.

·     На  первом  этапе  осуществляется  устройство  элементов  временной  схемы  (устройство  фундаментов,  монтаж  опор,  провода);

·      На  втором  этапе  внедрение  временной  схемы  в  электроснабжение  линии  и  выведение  из  цепи  реконструируемого  участка;

·      На  третьем  этапе  проведение  работ  по  демонтажу  существующего  участка  и  монтажу  нового;

·      На  четвёртом  этапе  внедрение  реконструируемого  участка  в  общую  линию;

·      На  пятом  этапе  демонтаж  временной  схемы.

Для  общего  понимания  процесса  работ  по  реконструкции  линии  электропередачи  с  использованием  временной  схемы  на  рисунке  1  представлена  технологическая  последовательность  производство  работ.

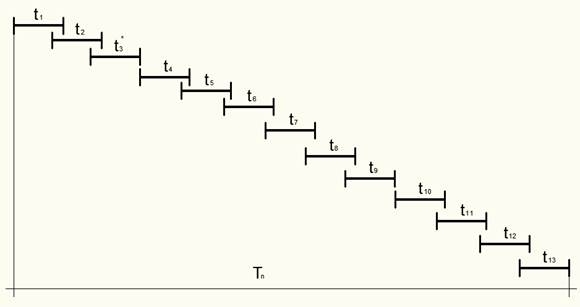

Рисунок  1.  Технологическая  последовательность  выполнения  реконструкции  участка  сети  при  выполнении  работ  с  использованием  временной  схемы

где:  t₁,  t₂,  t₃,  t₄,  t₅,  t₆,  t_7,  t_8,  t_9,  t_10,  t_11,  t_12,  t₁₃  —  продолжительность  соответственно  работ  по  устройству  фундаментов  опор  временной  схемы,  монтажу  опор  временной  схемы,  демонтажу  существующего  провода,  монтажу  провода  с  предварительным  снятием  напряжения  на  линии,  демонтажу  существующих  опор,  фундаментов,  а  также  работ  по  монтажу  проектируемых  фундаментов,  установке  опор,  демонтажу  провода  временной  схемы,  подвеске  провода  по  постоянной  схеме,  демонтажу  опор  временной  схемы,  демонтажу  фундамента  и  благоустройству,  дней;

При  этом  общая  продолжительность  реконструкции  линии  110  кВ  может  быть  выражена  как  [1]:

;  (1)

где:  Тn  —  общая  продолжительность  реконструкции  участка,  дней;

δ  —  коэффициент  совмещения  во  времени  работ  по  устройству  фундаментов  временной  схемы  и  монтажу  опор;

ε  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  существующего  провода  и  монтажу  провода  временной  схемы;

ŋ  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  существующих  опор  и  монтажу  провода  временной  схемы;

β  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  существующих  опор  и  фундаментов;

ɣ  —  коэффициент  совмещения  во  времени  работ  по  устройству  проектируемых  фундаментов  и  демонтажу  существующих;

λ  —  коэффициент  совмещения  во  времени  работ  по  установке  опор  и  устройству  фундаментов;

θ  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  провода  временной  схемы  и  установке  опор  основной  схемы;

κ  —  коэффициент  совмещения  во  времени  работ  по  монтажу  провода  по  постоянной  схеме  и  демонтажу  провода  по  временной  схеме;

μ  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  опор  временной  схемы  и  подвеске  провода  по  постоянной  схеме;

ν  —  коэффициент  совмещения  во  времени  работ  по  демонтажу  фундаментов  временной  схемы  и  демонтажу  опор  временной  схемы;

ρ  —  коэффициент  совмещения  во  времени  работ  по  благоустройству  и  демонтажу  фундаментов  временной  схемы.

Значения  коэффициентов  совмещения  вычисляются  как:

;  (2)

где:    —  продолжительность  предыдущей  работы  (дней);

  —  начало  последующей  работы  (дней);

  —  окончание  последующей  работы  (дней).

Список  литературы:

1.Вотякова  О.Н.,  Григорьев  В.А.  Основные  направления  оптимизации  календарных  планов  //Потенциал  современной  науки.  —  2014.  —  №  2.  —  с.  20—22.

2.Постановление  Правительства  РФ  от  24  февраля  2009  г.  №  160  «О  порядке  установления  охранных  зон  объектов  электросетевого  хозяйства  и  особых  условий  использования  земельных  участков,  расположенных  в  границах  таких  зон»  (с  изменениями  и  дополнениями).  [Электронный  ресурс].  —  Режим  доступа.  —  URL:  http://base.garant.ru/12165555/.  (дата  обращения  13.10.2014).
