АРХИТЕКТУРА ХРАНИЛИЩ ДАННЫХ С НЕНОРМАЛИЗОВАННЫМИ ОТНОШЕНИЯМИ



Григорович Андрей Геннадиевич

старший преподаватель Дрогобычского государственного педагогического университета им.И. Франко, г. Дрогобыч, Украина

E-mail:



THE ARCHITECTURE OF DATA WAREHOUSE WITH UNNORMALIZED RELATIONS

Grygorovych Andrey

senior lecturer of Drohobych State Pedagogical University named after Ivan Franko, Drohobych, Ukraine



АННОТАЦИЯ

Построена трехуровневая архитектура хранилища данных с ненормализованными отношениями. Предложен метод представления ненормализованных отношений гиперкубом данных. Предложенная архитектура использована при реализации хранилища данных «Поликлиника» + «Участковый терапевт».

ABSTRACT

There is built the three-level architecture data warehouse with unnormalized relations. We propose a method of presenting unnormalized relations by hypercube data. There is proposed the architecture used in the realization of data warehouse "clinic" + " district therapist".



Ключевые слова: ненормализованные отношения; вложенные отношения; хранилище данных; архитектура; гиперкуб данных.

Keywords: unnormalized relations; nested relations; data warehouse architecture; data hypercube.



В связи с массовым внедрением ИТ-средств во все сферы деятельности человечества, проблема автоматизации и оптимизации процессов обработки разнотипных данных, которые хранятся в разных системах с разными методами доступа, относится к наиболее актуальным проблемам. Этим вопросам посвящено множество как теоретических, так и прикладных исследований. Но до этого времени не решенным остается значительное количество задач, посвященных исследованию методов и средств представления, хранения и поиска объектов с учетом их структуры, связей и составных частей. В частности, проблема представления сложных объектов в хранилищах данных (ХД) с ненормализованными отношениями (ННО).

Понятие ННО впервые было введено в [4]. В [5] дано интуитивное определение ННО: «везде, где разрешены атомарные значения, разрешены также отношения, то есть допускаются отношения в составе отношений». Разработкой архитектуры ХД занимались W. Inmon, R. Kimball, С. Асадуллаев [2, 3, 1]. Статья посвящена решению задачи построения архитектуры ХД с ННО.

При построении ХД на основе ННО используем трехуровневую архитектуру (рис. 1).



Рисунок 1. Архитектура ХД с ННО



На первом уровне находятся источники данных и справочные системы. Второй уровень включает хранилище оперативных данных и хранилище агрегированных данных. Хранилище оперативных данных выполняет две основные функции: 1 — оно содержит данные из источников данных первого уровня, которые после соответствующей обработки загружают в хранилище агрегированных данных, 2 — является источником оперативной информации для витрин данных (ВД), которые решают задачи оперативного управления. Хранилище агрегированных данных содержит агрегированные данные, которые вычисляют на основе данных хранилища оперативных данных. На третьем уровне — предметно-ориентированные ВД. В зависимости от специфики задач, которые решают с помощью ВД, для одних ВД источником информации является хранилище агрегированных данных, для других — хранилище оперативных данных. Данные в ХД представляют гиперкубом данных, который содержит ННО, что решает задачу представления в ХД сложных объектов.

Разработанная архитектура реализована в ХД «Поликлиника» + «Участковый терапевт» (рис. 2).

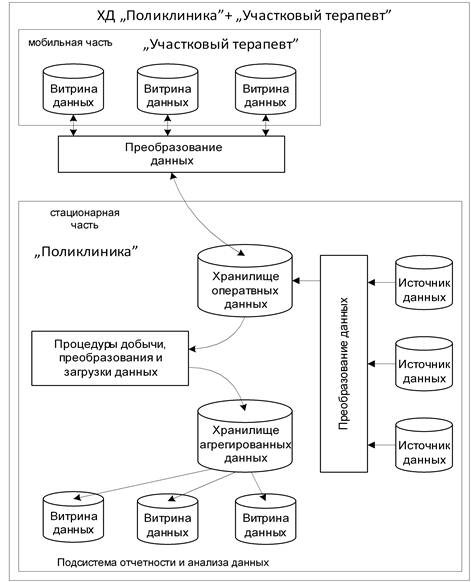

Рисунок 2. Архитектура ХД «Поликлиника» + «Участковый терапевт»



Архитектура ХД «Поликлиника» + «Участковый терапевт» является трехуровневой. На первом уровне размещены источники данных (клинико-диагностические лаборатории, регистратура, манипуляционные кабинеты и т. д.). На втором уровне — хранилище оперативных данных (с оперативными и историческими детализированными данными) и хранилище агрегированных данных. На третьем уровне поместим ВД — предметно-ориентированные срезы ХД. ВД «Участковый терапевт» построим как срезы по номеру участка хранилища оперативных данных. ВД, предназначенные для анализа и отчетности, построим как срезы хранилища агрегированных данных.

Разделим ХД «Поликлиника» + «Участковый терапевт» на две функциональные части: стационарную и мобильную. Такое разделение вызвано спецификой деятельности участкового терапевта, так как прием пациентов врач осуществляет в поликлинике и на вызовах по месту жительства пациентов. Итак, в мобильную часть ХД включим ВД «Участковый терапевт». ВД «Участковый терапевт» оперирует данными о пациентах конкретного участка, полученными от хранилища оперативных данных. К стационарной части ХД — «Поликлиника» — отнесем источники данных, хранилище оперативных данных, хранилище агрегированных данных и ВД, образующих подсистему отчетности и анализа данных. Хранилище оперативных данных оперирует данными о пациентах. Хранилище оперативных данных используем как промежуточную область хранения данных из источников информации и ВД «Участковый терапевт». После соответствующей обработки данные из хранилища оперативных данных заносим в хранилище агрегированных данных. Модель данных для хранилища строим на основе требований к решению задач по формированию отчетов и анализа данных.

Построенная архитектура требует решения задач представления ненормализованных отношений в гиперкубах данных. С этой целью предлагаем метод представления ненормализованного отношения гиперкубом данных, в котором измерениями гиперкуба данных являются атомарные атрибуты как ненормализованного, так и вложенных отношений.

Метод 1. Для ненормализованного отношения R(x1, …, xn, S(y1, …, yk)) с вложенным отношением S(y1, …, yk) гиперкуб данных имеет n+k-1 или n+k измерений. Если мерой гиперкуба есть один из атрибутов вложенного отношения S(y1, …, yk) и его значения будут в ячейках гиперкуба, то гиперкуб имеет n+k–1 измерений V = { x1, …, xn , y1, …, yk-1 }, мера а = yk .

Если мерой гиперкуба есть количественная характеристика, которой нет в начальном ненормализованном отношении R(x1, …, xn, S(y1, …, yk)), то она вычисляется при формировании гиперкуба, гиперкуб имеет n+k измерений V = { x1, …, xn , y1, …, yk} и меру а = Φ(R(x1, …, xn, S(y1, …, yk))), где Φ(R(x1, …, xn, S(y1, …, yk))) — функция агрегации.

Построенная трехуровневая архитектура ХД позволяет упростить доступ к оперативным и агрегированным данным путем создания витрин данных на основе хранилища оперативных данных и хранилища агрегированных данных, расширяет функциональность и повышает эффективность эксплуатации ХД.
