СОПОСТАВЛЕНИЕ  ОПЫТНЫХ  И  ТЕОРЕТИЧЕСКИХ  ЗНАЧЕНИЙ  МОМЕНТОВ  ТРЕЩИНООБРАЗОВАНИЯ  СОСТАВНЫХ  ЖЕЛЕЗОБЕТОННЫХ  КОНСТУКЦИЙ

Горностаев  Сергей  Иванович

канд.  техн.  наук,  доцент  кафедры  Промышленного  и  гражданского  строительства  ФГБОУ  ВПО  «Юго-Западный  государственный  университет»,  г.  Курск

Амелин  Василий  Юрьевич

бакалавр  ФГБОУ  ВПО  «Юго-Западный  государственный  университет»,  г.  Курск

E-mail:

THE  COMPARISON  OF  THE  EXPERIMENTAL  AND  THEORETICAL  VALUES  OF  MOMENTS  OF  CRACK  FORMATION  OF  COMPOSITE  REINFORCED  CONCRETE  CONSTRUCTIONS

Gornostaev  Sergey  Ivanovich

candidate  of  technical  Sciences,  associate  professor  of  «Industrial  and  civil  construction  »  of  FSEI  of  HVT  «  South-West  state  University»,  Kursk

Amelin  Vasiliy  Yuryevich

bachelor  of  FSEI  of  HVT  «  South-West  state  University»,  Kursk

Исследования  выполнены  при  финансовой  поддержке  государства  РФ  в  лице  Минобрнауки  в  рамках  ФЦП  «Научные  и  научно-педагогические  кадры  инновационной  России»  на  2009—2013  годы  (мероприятие  1.5,  Соглашение  №  14.В37.21.1958)

АННОТАЦИЯ

Приведена  сравнительная  оценка  теоретических  и  экспериментальных  значений  момента  образования  трещин  в  железобетонных  составных  конструкций.  Расчёт  выполнен  с  учетом  относительного  сосредоточенного  сдвига  в  шве  сопряжения  элементов,  неупругих  свойств  железобетона  и  других  особенностей  характерных  для  рассматриваемого  класса  конструкций.

ABSTRACT

The  article  presents  a  comparative  assessment  of  value  of  the  moment  of  formation  of  cracks  composite  reinforced  concrete  constructions.  The  calculation  is  made  taking  into  account  the  relative  shift  in  the  seam  conjugation  elements,  inelasticity  properties  of  reinforced  concrete  and  other  features  typical  for  considered  class  of  constructions.

Ключевые  слова:  составные  конструкции;  образование  трещин;  сосредоточенный  сдвиг.

Keywords:  composite  structures;  formation  of  cracks;  concentrated  shift.

Широкое  применение  составных  железобетонных  конструкций  в  различных,  и  в  последние  годы,  все  более  сложных  и  ответственных  сооружениях  вызывает  необходимость  развития  теории  и  совершенствования  методов  их  расчета.

Помимо  нового  строительства,  совершенствование  составных  конструкций  связано  и  с  проведением  реконструкции  зданий  и  сооружений,  в  процессе  которой,  как  правило,  часто  возникает  необходимость  восстановления  и  усиления  железобетонных  элементов.  Сегодня  это  направление  в  строительстве  становится  одним  из  важнейших  в  области  исследования  железобетонных  конструкций.

Анализ  конструктивных  особенностей  составных  железобетонных  элементов  и  швов  контакта  отдельных  элементов  показывает,  что  в  местах  сопряжений  элементов  происходит  значительное  изменение  конструктивных  характеристик  и  свойств  материалов.  Это,  в  свою  очередь,  влечет  за  собой  концентрацию  параметров  напряженно-деформированного  состояния  в  окрестности  швов  контакта  и  приводит  к  несовместности  средних  деформаций  фибр,  прилегающих  к  шву.  Поэтому  методы  расчета,  базирующиеся  на  гипотезе  совместности  деформаций  старого  и  нового  материалов,  требуют  соответствующей  корректировки.  До  настоящего  времени  статические  и  конструктивные  расчеты  железобетонных  конструкций  усиливаемые  наращиванием  или  подращиванием  были  основаны,  как  правило,  на  различных  способах  приведения  к  квазисплошному  сечению  и  совместности  деформаций  в  зоне  шва.  Это  не  в  полной  мере  отражает  реальное  поведение  железобетонного  составного  или  сборно-монолитного  элемента  под  нагрузкой  и  не  позволяет  оценить  специфику  их  силового  сопротивления  и,  как  следствие,  не  в  полной  мере  обеспечивает  их  надежное  проектирование.

В  работах  [3,  4]  автором  экспериментально  получена  полная  картина  напряженно-деформированого  состояния  в  составных  железобетонных  балках  при  несовместных  сосредоточенных  деформациях  в  зоне  шва  сопряжения  элементов,  а  предложенные  теоретические  зависимости  для  таких  конструкций,  позволили  на  порядок  снизить  дифференциальные  уравнения,  представленные  в  работе  [6],  без  снижения  строгости  и  точности  решения.

В  настоящей  работе  приведены  результаты  численного  анализа  момента  трещинообразования  в  железобетонных  составных  балках,  полученного  путем  отмеченных  экспериментальных  исследований  учитывающих  влияния  неупругих  деформаций  в  сжатой  зоне  бетона,  податливости  шва  контакта  в  сопоставлении  с  теоретическими  значениями,  рассчитанными  по  методике  [3].

Экспериментальные  исследования  проводились  на  образцах,  размеры  сечения  и  длины  которых  приняты  достаточными  для  проведения  необходимых  измерений  при  испытаниях,  с  учетом  возможности  наблюдения  за  образованием  и  развитием  трещин.  Элементы  образцов  всех  серий  были  изготовлены  из  бетонов  различных  классов,  с  различными  модулями  деформаций  и  связаны  в  единую,  составную  конструкцию  с  помощью  поперечных  стержней  арматурного  каркаса.  Общий  вид  испытаний  конструкций  —  представлен  на  рис.  1,  а  методика  испытаний  опытных  конструкций  приведена  в  работе  [5].

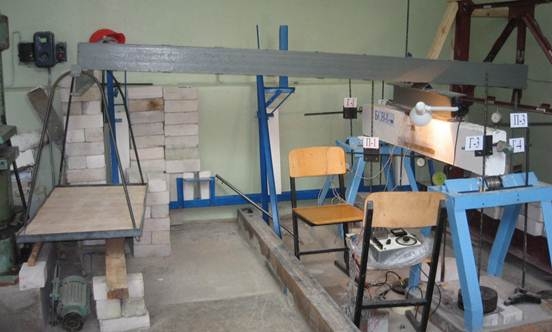

Рисунок  1.  Общий  вид  испытаний  составных  железобетонных  балок

По  результатам  испытаний  выполнен  анализ  фактического  влияния  неупругих  деформаций  в  сжатой  зоне  при  расчете  выполненный  по  предложенной  автором  методике  [3],  с  учетом  изменения  напряженно-деформируемого  состояния  сечений  сборно-монолитных  конструкций.

Величины  моментов  трещинообразования  определены  с  использованием  характеристик  (табл.  1)  и  вычислены  по  напряжениям,  установленным  с  учетом  экспериментально  замеренных  эксцентриситетов    и  с  учетом  распределения  деформаций  по  высоте  поперечного  сечения  .

Таблица  1.

Расчетные  параметры  сечений  опытных  конструкций  балок

*)  W_т  —  момент  сопротивления  приведенного  сборно-монолитного  сечения  с  учетом  работы  монолитного  бетона  в  растянутой  зоне

Согласно  данным  расчета,  теоретические  значения  высоты  сжатой  зоны  ()  для  обоих  случаев  мало  отличалось  с  изменением  начальных  параметров,  и  оказались  близки  к  опытным  значениям.  С  увеличением  соотношения  напряжений  к  призменной  прочности    в  бетоне  сжатой  зоны  опытных  конструкций  проявляются  значительные  пластические  деформации.  При  одинаковых  значениях  начальных  напряжений,  действующих  в  сечении,  проявление  пластических  деформаций  больше  у  низких  классов  бетонов.

На  рис.  2  приведены  графики  сопоставления  опытных  и  теоретических  значений  моментов  трещинообразования.  Максимальные  отклонения  опытных  и  теоретических  значений  момента  трещинообразования,  вычисляемых  по  методике  [3]  составили  (для  двух  случаев  при  учете  замеренных  эксцентриситетов  и  распределении  по  деформациям)  отклонения  7  и  +5  %  при  достаточно  малом  коэффициенте  вариации  .

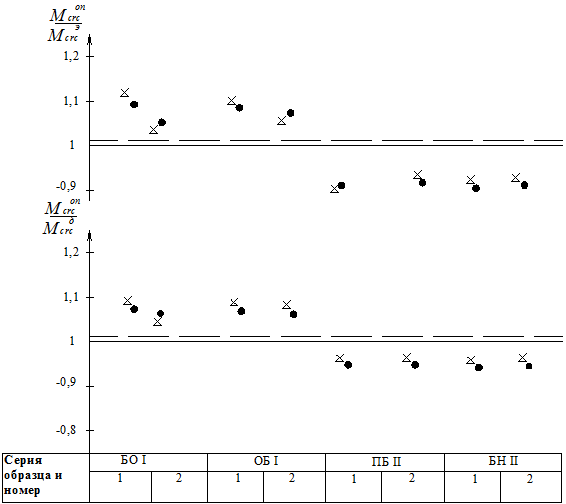

Рисунок  2.  Сопоставление  экспериментальных  и  теоретических  значений  моментов  трещинообразования  для  образцов  четырех  серий

Принимая  во  внимание,  что  предварительно-напряженных  образцов  в  приведенных  опытах  было  недостаточно  для  статистической  обработки,  были  привлечены  также  опыты  по  исследованию  сборно-монолитных  преднапряженных  балок  [1].  Это  не  только  расширило  возможности  анализа,  но  и  повысило  его  достоверность.

Анализ  фактического  влияния  неупругих  деформаций  в  сжатой  зоне  при  расчете  также  выполнялся  по  вышеописанному  алгоритму  и  предложенной  автором  методики  (пункты  2.1—2.3)  с  учетом  изменения  напряженно-деформируемого  состояния  сечений  сборно-монолитных  конструкций.  Необходимые  расчетные  параметры  сведены  в  табл.  1

Приведены  результаты  сопоставления  опытных  расчетных  значений  моментов  трещинообразования  для  составных  железобетонных  конструкций,  в  том  числе  преднапряженных,  показало,  что  учет  в  методике  расчета  таких  важных  параметров,  как  относительный  сосредоточенный  сдвиг,  неупругие  деформации  сжатого  бетона,  классов  бетона,  составляющих  элементов  сечения  обеспечивает  хорошее  согласование  опытных  и  расчетных  данных.
