БИОЛОГИЧЕСКОЕ ЗАРАЖЕНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ МНОГОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ

Мансуров Рустам Шамильевич

канд. техн. наук, доц. Новосибирского государственного архитектурно-строительного университета (Сибстрин)

РФ, г. Нововсибирск

Гурин Максим Александрович

студент Новосибирского государственного архитектурно-строительного университета (Сибстрин) 08.03.01 «Строительство»

РФ, г. Новосибирск

Рубель Екатерина Вячеславовна

студент Новосибирского государственного архитектурно-строительного университета (Сибстрин) 08.03.01 «Строительство»

РФ, г. Новосибирск

BIOLOGICAL INFECTION BUILDING CONSTRUCTIONS OF MULTI-QUARTER RESIDENTIAL HOUSES

Rustam Mansurov

сandidate of Technical Sciences, associate professor of Novosibirsk State University of Architecture and Civil Engineering (Sibstrin)

Russia, Novosibirsk

Maxim Gurin

student of Novosibirsk State Architectural and Construction University

08.03.01 "constructing",

Russia, Novosibirsk

Ekaterina Rubel

student of Novosibirsk State Architectural and Construction University

08.03.01 "constructing",

Russia, Novosibirsk

АННОТАЦИЯ

В данной работе рассмотрена проблема появления плесени, причины возникновения и меры устранения плесени. Данная тема актуальна в связи с частым проявлением плесени в жилых зданиях. Решением данной проблемы является организация мероприятий по созданию достаточной вентиляции помещений путем увеличения воздухообмена очисткой вентиляционного канала и установкой дополнительных систем вентиляции.

ABSTRACT

In this paper, the problem of the appearance of mold, the cause of the onset and the measure of mold elimination are discussed. This topic is relevant in connection with the frequent manifestation of mold in residential buildings. The solution to this problem is the organization of measures to create adequate ventilation of premises by increasing air exchange by cleaning the ventilation duct and installing additional venilation systems.



Ключевые слова: плесень; биологическое заражение; грибок.

Keywords: Mold; biological contamination; fungus.



Плесень - один из самых древних живых организмов на Земле. Она появилась задолго до людей и сопровождает человечество на протяжении всего его существования. И всегда человек пытался избавиться от негативного влияния плесени. Ной смолил ковчег не только для защиты от воды, но и от плесени. В древнем Китае строительное дерево заранее вымачивали в растворе поваренной соли, чтобы его не съела плесень. Александр Македонский приказывал пропитать опоры мостов оливковым маслом, чтобы они не обрушились из-за плесени. Некоторые специалисты считают, что если Землю постигнет глобальная катастрофа и все погибнет, плесень останется жива.  В данной работе рассматривается поражение плесенью строительных материалов и конструкций.

Таблица 1. [6]

Список наиболее часто выделяемых внутри помещений плесневых грибов

Род

Источники

Alternaria

Растения, яблоки, капуста, сыры, цитрусовые, фрукты, злаки, свинина, картофель, томаты

Aspergillus

Почва, гниющие растения и овощи, ткани, кожа, текстиль, сыры, консервированное мясо

Basidiomyces

Сухая гниль, древесная гниль

Cladosporium

Мертвые растения, старые оконные рамы, почка, текстиль, кожа, сыры, злаки

Fusarium

Почва, бекон, бобы, кукуруза, морковь, сыры, капуста, лук, картофель, томаты

Penicillium

Почва, компост, гниющие овощи, винные погреба, кожа, ткани, бумага, фрукты

Stachybotrys

Почва, гниющие растения, целлюлоза, сено, солома

Trichoderma

Почва, гниющая древесина. Злаки, фрукты, томаты, сладкий картофель, бумага, текстиль.

Trichophyton

Почва, кожные чешуйки, ногти



Установлено, что большинство плесневых грибов способны выживать в очень широком температурном диапазоне. Как правило, обширные колонии базируются на питательных средах в теплых, влажных, плоховентилируемых местах. В жилых домах плесень чаще всего растет в санитарных узлах, так как в ванной почти всегда высокая влажность, тепло и мало свежего воздуха. Для изучения данной проблемы был выбран санитарный узел, пораженный плесенью.

Первым этапом данного исследования является измерение влажности в помещении с помощью психрометрического гигрометра ВИТ-1. Данные занесены в таблицу и представлены в виде графика:



Таблица 2.

Измерение влажности в помещении

Время

Температура сухого термометра

Температура смоченного термометра

Разность показаний термометров

Относительная влажность, %

Вре-мя

Температура сухого термометра

Температура смоченного термометра

Разность показаний термометров

Относительная влажность, %

Суббота

Воскресенье

14:00

24,4

21,8

2,6

79

9:00

24,8

22,5

2,3

81

15:00

24,1

22

2,1

83

10:00

25,4

22,8

2,6

79

16:00

24,1

22

2,1

83

11:00

25,4

23

2,4

81

17:00

24,4

21,6

2,8

77

12:00

26

23,4

2,6

79

18:00

25,2

22,7

2,5

80

13:00

26,4

23,5

2,9

77

19:00

24,7

22,2

2,5

80

14:00

26

23,3

2,7

79

20:00

25

22,7

2,3

81

15:00

26

23,3

2,7

79

21:00

25

22,7

2,3

81

16:00

25,1

22,8

2,3

82

22:00

25,2

22,6

2,6

79

17:00

25

22,6

2,4

81

23:00

25,5

22,2

3,3

76

18:00

25

22,6

2,4

81

0:00

26

24,8

1,2

90

19:00

24,5

22,3

2,2

82

1:00

24,9

22,6

2,3

83

20:00

24,8

22,4

2,4

80

2:00

24,7

22,6

2,1

83

21:00

26

25,4

0,6

95



22:00

24,8

22,8

2

84

23:00

25

22,8

2,2

82

0:00

25,2

22,2

3

76

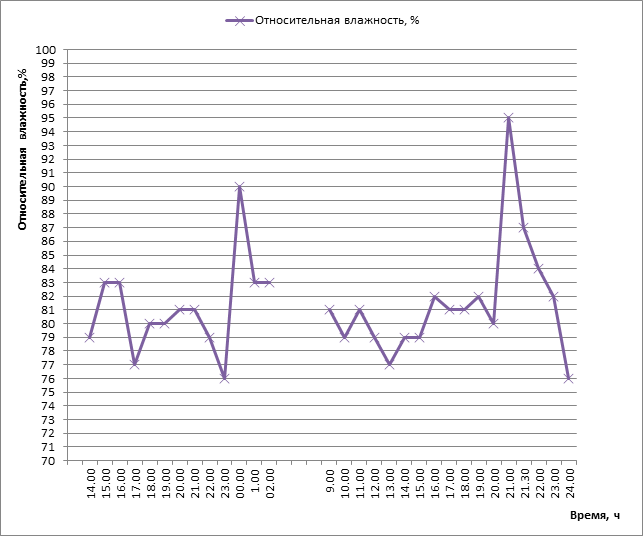

Рисунок 1. Замеры относительной влажности в течение двух суток



Причиной повышенной влажности может служить частые водные  процедуры и сушка мокрого белья при плохой вентиляции.

Для работы вентиляции с естественным побуждением необходим постоянный приток воздуха с улицы. Герметичный стеклопакет не допускает естественный приток воздуха, а вентиляция не работает без притока. Так же основным условием эффективной работы вентиляции с естественным побуждением является разница температур внутри помещения и снаружи. Другой причиной малоэффективности  вентиляции может быть засор. Часто при ремонте в вентиляционную шахту попадает строительный мусор, перекрывающий путь воздушным потокам. Течение воздуха по системе проветривания осуществляется при определенной скорости, на которую влияют многие факторы. Данный параметр является ключевым критерием для выяснения величины расходования воздуха в воздуховоде.

Следующим этапом работы является измерение воздухообмена. При измерениях скорости воздушного потока на вентиляционных решетках  важно использовать чувствительный прибор, так как  скорость воздуха на них обычно не превышает 2 м/с.

Для выбора прибора сравним нижние границы измерения  следующих приборов, наиболее известных производителей Kimo и Testo:

Таблица 3. [2, 7]

Нижние границы измерения  приборов производителей Kimo и Testo

Модель

Характеристика

Нижняя граница диапазона измерений

Kimo LV101

крыльчатый анемометр, крыльчатка Ø 14 мм

0,8 м/с

Kimo LV107

крыльчатый анемометр, крыльчатка Ø 70 мм

0,3 м/с

Kimo LV110

крыльчатый анемометр, крыльчатка Ø100 мм

0,25 м/с

Kimo VT101

термоанемометр

0,15 м/с

Testo 416

крыльчатый анемометр, крыльчатка Ø 16 мм

0,6 м/с

Testo 410-1/ Testo 410-2

крыльчатый анемометр, крыльчатка Ø 40 мм

0,4 м/с

Testo 417

крыльчатый анемометр, крыльчатка Ø 100 мм

0,3 м/с

Testo 425

термоанемометр

0 м/с



Для измерений был выбран термоанемометр Testo 425  с воронкой testovent 415. Были получены следующие результаты:

Таблица 4.

Результаты измерений воздухообмена

Ограничения притока воздуха

Величина

воздухообмена

Норма

 воздухообмена



Дверь в ванную комнату закрыта

4,3 м3 /ч





25 м3 /ч [5]

Дверь в ванную комнату открыта

7,4 м3 /ч

Дверь в ванную комнату открыта, + открыто окно

8,1 м3 /ч



Так как в повседневной жизни чаще всего дверь в ванную держится открытой, то будем считать, что воздухообмен составляет 29,6 % от нормы. Открытием окна был обеспечен приток воздуха в квартиру. Величина воздухообмена не приблизилась к нормативному показателю, исходя из этого, можно сделать следующее заключение: засорен вентиляционный канал.

Для исследования образцов отделочных материалов на предмет грибкового поражения был взял посев с фрагментов штукатурки и межплиточных швов. В результате микологического исследования был выявлен рост плесневых грибов рода Penicillium.

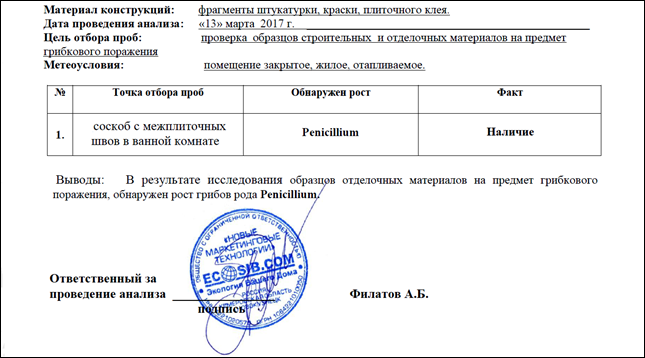

Рисунок 2. Результат микологического исследования



Решением данной проблемы является прочистка вентиляционного канала. Согласно  Приложению №7 Правил и норм технической эксплуатации жилищного фонда, утвержденным Постановлением Госстроя РФ №170 от 27.09.2003 г замена и восстановление работоспособности внутридомовой системы вентиляции относятся к текущему ремонту. Таким образом, данные виды работ должны производиться управляющей организацией, обслуживающей дом. [3]

В условиях рыночной экономики не составляет труда приобрести дополнительное оборудование, которое облегчит устранение проблемы недостаточной вентиляции и наполнит помещения свежим, чистым воздухом. Самые популярные виды систем вентиляции представлены в таблице:

Таблица 5. [1] [4]

Сравнение популярных видов систем вентиляции

Вид системы вентиляции

Описание

Достоинства системы

Недостатки системы

Цена

Производительность

Клапан инфильтрации воздуха КИВ-125

Монтируется в стену, рекомендуется расположение клапана КИВ-125 рядом с окном на высоте верх- ней трети окна на расстоянии не менее 350 мм от оконного откоса



  • Возможность регулировки количества поступающего воздуха.
  • Имеется фильтр от крупной пыли. Автономная работа без электричесва, приток свежего воздуха происходит за счет разницы атмосферного давления.
  •  Клапаны работают только при разнице температур за окном и в квартире.
  • Низкая производительность.
  • Отсутствие хорошей фильтрации и подогрева.

4500 руб

Производительность зависит от разряжения создаваемого вытяжкой.

Производительность

  • 50 м3/час ― при разряжении 20 Па;
  •  35 м3/час ― при разряжении 10 Па.

Вытяжной вентилятор

Ballu Fort Alfa FA-

200

Устанавливается в шахту канала вентиляции. Воздух выводится через решетки или диффузор.

Относительная дешевизна,

Простота в эксплуатации,

Высокая производительность.

При недостатке притока воздуха система малоэффективна,

Создается ощущение постоянного сквозняка.

2000 руб.

280 м3/час

Приточная система вентиляции

Vakio Kiv

Устанавливается на балконе. Воздух  очищается, охлаждается или нагревается, увлажняется, при наличии фильтров.

Возможность контролировать температуру и скорость воздуха

Дисбаланс воздуха,

Эксплуатационные затраты,

Чистка системы производится только специалистами.

20000 руб.

120 м3/час

Приточно-вытяжная вентиляция

SOFFIO RCS 350

Приточно-вытяжная вентиляция, маскируемая подвесным потолком

Воздух сразу попадает свежим, подогретым, очищенным,

Подаваемый воздух удаляется с максимальной равномерностью,

Плавная регуляция системы.

Маскировка подвесным потолком, высокая цена оборудования и монтажа, проект и подбор оборудования выполняется только специалистами.

45000 руб.

330 м3/час

Осушитель воздуха BALLU BDH-30L

Переносное оборудование, подключается к источнику электроэнергии.

Легкость в установке и настройке, настройка уровня влажности, малое энергопотребление

Шум, требуется источник электроэнергии.

17500 руб.

210 м3/ч





Безусловно, при появлении плесени необходимо принимать какие-либо действия по ее уничтожению. И решением является ликвидация благоприятной среды обитания и размножения грибов: в частности вентиляция помещений.



Список литературы:

  1. Клапан притока воздуха КИВ - 125: продажа, цена в Новосибирске. проветриватели от "Студия Комфорта "Время Климата"". [электронный ресурс]. Режим доступа: http://время-климата.рф/p112979256-klapan-pritoka-vozduha.html (Дата обращения: 11.03.2017)
  2. Магазин Testo. Измерительное оборудование Testo. [электронный ресурс] . Режим доступа: https://testoshop.ru/ (Дата обращения:25.02.2017 )
  3. Постановление Госстроя РФ от 27 сентября 2003 г. N 170 "Об утверждении Правил и норм технической эксплуатации жилищного фонда". [электронный ресурс] . Режим доступа: http://docs.cntd.ru/document/901877221 (Дата обращения: 09.02.2017 )
  4. Приточный клапан КИВ-125 в стену, плюсы и минусы. [электронныйресурс]. Режим доступа: http://www.vozduh66.ru/kiv-125 (Дата обращения:23.03.2017 )
  5. СП 54.13330.2016 «Здания жилые многоквартирные правила проектирования» Актуализированная редакция СНиП 31-01-2003. [электронный ресурс]. Режим доступа: http://standartgost.ru/g/%D0%A1%D0%9F_54.13330.2016 (Дата обращения:15.02.2017 )
  6. Fung F., Hughson W.G. Health effects of indoor fungal bioaerosol exposure // Appl. Occup. Environ Hyg. -2003. – Vol.18,№7.- P.535-544.
  7. KIMO Instruments - официальный сайт компании в России. [электронный ресурс]. Режим доступа: http://kimo-russia.ru/ (Дата обращения: 25.02.2017 )
