РАСЧЕТ НЕСУЩЕЙ СПОСОБНОСТИ СВАИ D=270х12 ОПОРЫ № 3 МОСТА СРЕДНЕЙ ДЛИНЫ ИЗ МЕТАЛЛИЧЕСКИХ ТРУБ СХЕМОЙ 3×15 м

Картопольцев Владимир Михайлович

студент 2 курса магистратуры, кафедра «Мостов и сооружений на дорогах»,

Томский государственный архитектурно-строительный университет,

РФ, г. Томск

Петрова Галина Владимировна

студент 2 курса магистратуры, кафедра «Мостов и сооружений на дорогах»,

Томский государственный архитектурно-строительный университет,

РФ, г. Томск

CALCULATION OF BEARING CAPACITY OF PILE D = 270 12 № 3 BRIDGE SUPPORT AVERAGE LENGTH OF METAL PIPE SCHEME 3 × 15 m

Vladimir Kartopoltsev

doctor of technical sciences, professor, Department “Bridges and roads construction”, Tomsk State University of Architecture and Civil Engineering,

Russia, Tomsk

Galina Petrova

2nd year student of Magistracy, the department of “Bridges and roads construction”,

Tomsk State University of Architecture and Civil Engineering,

Russia, Tomsk



АННОТАЦИЯ

В статье описан расчет несущей способности основания, расчет на прочность обеспечения основания, схема расположения основных слоев скважины, схема после разбивки на подслои, эпюра несущей способности сваи.

ABSTRACT

The article describes the calculation of the bearing capacity of the base, the calculation of the strength of the base software, the basic layout of the well layers, the circuit after a breakdown on the sub-layers, diagram bearing capacity of the pile.



Ключевые слова: Несущая способность, расчет, прочность, слои, эпюра.

Keywords: Bearing capacity, calculation, durability, layers, diagram.



Для расчета несущей способности сваи, выбрана промежуточная опора № 3 на мосте из металлических труб схемой 3 15 м [1].

Целью статьи является расчет несущей способности сваи D=270х12 промежуточной опоры № 3, расчете несущей способности основания, расчете на прочность обеспечения основания, составление расположения основных слоев скважины, их схемы после разбивки на подслои и на основании этих данных построению эпюры несущей способности сваи [2].

В виду метода исследования проводится расчет на основании указаний СНиП 2.02.03-85 «Свайные фундаменты» [4].

  1. Отметка расчётного уровня =67,5 м
  2. Отметка верха слоёв =67,5 м
  3. Отметка низа ростверка =71,27 м
  4. Отметка местного размыва =67,5 м
  5. Длина столба =15 м
  6.  Отметка низа столба =56,27 м
  7. Отметка уровня грунтовых вод =50,00 м
  8. Диаметр столба D=0,270 м
  9. Периметр столба P=0,848 м
  10. Площадь столба F=0,057 м2
  11. Длина столба от отметки верха заделки сваи =11,23 м
  12. Тип грунта основания столба: Песчаный
  13. Характеристика слоя основания столба: Размер частиц: Крупный и средней крупности
  14. Расчётное сопротивление основания сваи R=514,760 т
  15. Коэффициент условий работы сваи γc=1
  16. Коэффициент условий работы в слое основания сваи γcR =1
  17. Способ погружения сваи для определения коэффициента условий работы на боковой поверхности, погружение сплошных и полых с закрытым нижним концом свай механическими (подвесными), паровоздушными и дизельными молотами.
  18. Нормативная несущая способность основания Fdn будет равна:
  19. С учётом коэффициента надёжности γk=1,55 для 20 свай (в интервале от 11 до 20 свай) согласно п. 3.10 на стр. 5 СНиП 2.02.03-85 «Свайные фундаменты» для любого ростверка опирающегося на сильно-сжимаемые слои и висячих сваях, воспринимающих сжимающую нагрузку:

Расчётная несущая способность основания сваи Fdrk=69,61/1,55=44,9 т.

  1. Свободная длина столба =3,77 м
  2. Нормативный вес столба =0,057*15*2,5=2,147 т
  3. Расчётный вес столба =1,1*2,147=2,362 т
  4. Величина расчётной нагрузки на столб =13,030 т
  5. Величина расчётной нагрузки по подошве столба Rрасч=13,03+2,362=15,392 т
  6. Вывод по расчёту: Nфакт=15,392 ≤ Fdr=44,909, прочность основания ОБЕСПЕЧЕНА!
  7. Запас прочности: (191,78 %), 29,518 т.

Схема расположения основных слоёв с отметками сваи D=270х12 опоры № 3.

Отметка дна ростверка=71,270

Отметка планировки=67,500

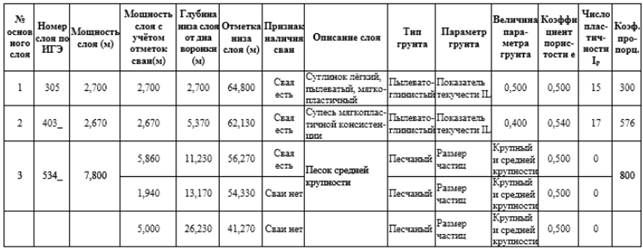

Таблица 1.

Схема основных слоёв, расположение скважины



Отметка рельефа=67,500

Отметка планировки=67,500

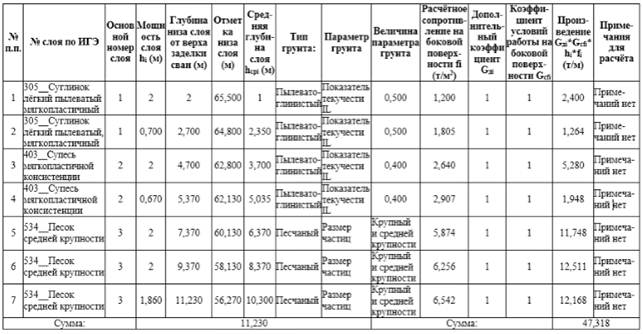

Таблица 2.

Схема скважины после разбивки на подслои (по 2 м)

На основании выше полученных данных строим следующую эпюру (рис. 1) [3].

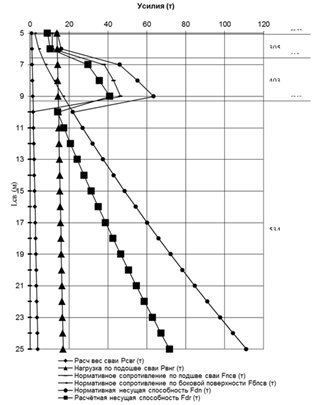

Рисунок 1. Эпюры несущей способности сваи опоры № 3



Вывод: На основании расчета несущей способности основания, расчета на прочность обеспечения основания, составление расположения основных слоев скважины, составления схемы после разбивки на подслои, была построена эпюра несущей способности сваи, в результате которого был выполнен расчет промежуточной опоры № 3 несущей способности сваи D=270х12.



Список литературы:

  1. Гибшман М.Е. Проектирование транспортных сооружений. – М.: Транспорт, 1980. – 390 с.
  2. Катцын П.А., Сибер В.В. Проектирование и расчёт опор и фундаментов автодорожных мостов. учеб. пособие. – Т.: Изд. ТПУ, 1991. 134 с.
  3. СНиП 2.05.03-84*. Мосты и трубы. – М.: Госстрой СССР, 1984 г. – 280 с.
  4. СНиП 2.02.03-85. Свайные фундаменты. – М.: ФГУП ЦПП, 2006 – 46 с.
