ИССЛЕДОВАНИЕ ВЛИЯНИЯ ЭЛЕКТРОГИДРОИМПУЛЬСНЫХ УДАРНЫХ ВОЛН НА РЕОЛОГИЧЕСКИЕ СВОЙСТВА НЕФТЕШЛАМА ОБРАЗОВАВШЕГОСЯ НА ПОВЕРХНОСТИ НЕФТЕПРОВОДА АТАСУ-АЛАШАНЬКОУ

STUDY OF INFLUENCE ELECTRIC PULSE WAVES ON THE RHEOLOGICAL PROPERTIES OF OIL SLUDGE FORMED ON THE SURFACE ATASU-ALASHANKOU PIPELINE

Amangeldy Satybaldin

candidate of science assictant professor of the Karaganda State University E.A. Buketov,

Kazakhstan, Karaganda

Murzabek Baikenov

doctor. chem. sciences, Head of Department. Chemical Technology and Ecology, professor of Karaganda State University E.A. Buketov,

Kazakhstan, Karaganda

Nazgul Tanasheva

dr. PhD, Senior teacher of the Karaganda State University E.A. Buketov,

Kazakhstan, Karaganda

Marslan Esimbek

researcher of the Karaganda State University E.A. Buketov,

Kazakhstan, Karaganda

Kamshat Sadenova

senior teacher of the Karaganda State University. E.A. Buketov,

Kazakhstan, Karaganda

Gulden Bulkairova

senior teacher of the Karaganda State University. E.A. Buketov,

Kazakhstan, Karaganda

АННОТАЦИЯ

Предложена методика проведения экспериментальных исследований на основе электрогидроимпульсной технологии. Проведены испытания с целью определения влияния электрогидроимпульсных ударных волн на реологические свойства нефтешлама образовавшегося на поверхности нефтепровода атасу-алашанькоу. Определено, что под воздeйствиeм электрогидроимпульсной ударной волны большой интeнсивности нa протяжeнии короткого врeмeни нaрушaются С–С-связи в молeкулax пaрaфинa, вслeдствиe чeго происxодят измeнeния физико-xимичeского состaвa.

ABSTRACT

The technique offers experimental studies on the basis of electro-technology. Experimental studies to determine the effect of electro-waves on the rheological properties of the slurry formed on the surface of the Atasu-Alashankou oil pipeline. It was determined that under the influence of electro-waves for a little time, broken C-C bonds in the wax, because this happens changes in physical and chemical composition.

Ключевые слова: нефть; разряд; вязкость.

Keywords: oil; discharge; viscosity.

Поскольку любой шлам образуется в результате взаимодействия с конкретной по своим условиям окружающей средой и в течение определенного промежутка времени, то одинаковых по составу и физико-химическим характеристикам шламов в природе не бывает. По результатам многих исследований в нефтешламах резервуарного типа соотношение нефтепродуктов, воды и механических примесей (частицы песка, глины, ржавчины и т. д.) колеблется в очень широких пределах: углеводороды составляют 5–90 %, вода 1–52 %, твердые примеси 0,8–65 % [1]. Как следствие столь значительного изменения состава нефтешламов диапазон изменения их физико-химических характеристик тоже очень широк. Плотность нефтешламов колеблется в пределах 830–1700 кг/м³, температура застывания от -3 до +80^оС. Температура вспышки лежит в диапазоне от 35 до 120^оС [3; 5].

В монографии академика Республики Казахстан Н.К. Надирова [4] приведены результаты влияния кавитации, которая способна разрушить не только межмолекулярные связи, но и прочную объемную структуру решетки, характерную для высокомалекулярных и парафинистых нефтей, снижая тем самым реологических свойств высоковязких нефтей.

Целью данной работы является влияние электрогидроимпульсных ударных волн на реологические свойства нефтешлама, а именно на вязкость, плотность, а также на температуру начало кипения.

Методика исследования.

Для обработки нефтесодержащего шлама электрическими разрядами основной частью экспериментального стенда является рабочий участок. В лаборатории физики импульсных явлений в гетерогенных средах кафедры инженерной теплофизики им. профессора Акылбаева Ж.С. Карагандинского государственного университета им. Е.А. Букетова была изготовлена рабочая ячейка электрогидравлической установки для обработки нефтешлама [2].

На рисунке 1 в разрезе показано устройство для получения электрических разрядов в исследуемой суспензии шлама.

Рисунок 1. Рабочий участок для переработки нефтешламов и нефтесодержащего техногенного сырья электрогидроимпульсными разрядами. 1 – крышка; 2 – положительный электрод; 3 – отрицательный электрод

Для проведения стендовых исследований в емкость загружался нефтешлам с соблюдением мер техники безопасности. После герметического закрывания крышкой 1 производилась электрогидравлическая обработка суспензии согласно по программы эксперимента.

Емкость имеет герметически закрываемую (с помощью резьбового соединения) крышку 1, изготовленную из высокопрочного изоляционного материала. На крышку 1 пробкой впрессован электрод положительной полярности 2, соединяемый при помощи высоковольтных кабелей с управляемым разрядником электрогидравлической установки. Роль электрода отрицательной полярности играет металлический стержень 3, приваренный к внутреннему дну емкости, корпус которого посредством заземляющих шин имеет электрическое соединение с полюсом отрицательной полярности генератора. Расстояние между электродами – рабочий разрядный промежуток может быть изменен применением сменных крышек 1 с электродом 2. Высота стержня 3 выбрана таким образом, чтобы рабочий искровой промежуток располагался в геометрическом центре обрабатываемого объема объекта исследования.

Результаты и обсуждение.

Для определения реологических свойств, нами был выбран нефтешлам, образовавшегося на рабочих поверхностях нефтепровода Атасу-Алашанькоу АО «КазТрансОйл».

Врeмя воздeйствия электрогидроимпульсной обработки состaвляло 5 минут. Для определения влияния электрогидроимпульсных ударных волн на вязкость нефтешлама была применена лабораторная установка ВУБ-1Ф.

В тaблицах 1–2 прeдстaвлeны рeзультaты измeрeния вязкости в зaвисимости от температуры до и после обработки электрогидроимпульсным эффектом. Измерение вязкости нефтешлама проводилось в интервале температур 45–55°С.

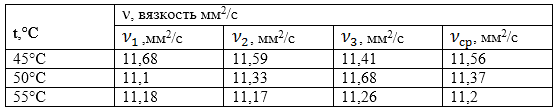

Таблица 1.

Измерение вязкости нефтешлама Атасу-Алашанькоу до обработки электрогидроимпульсными разрядами

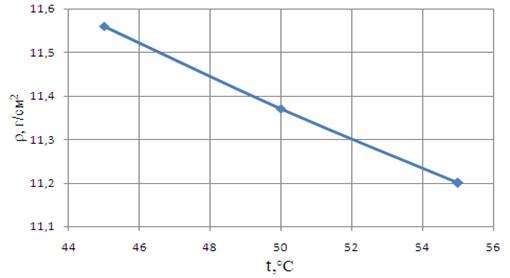

Нa рисункe 2 представлена зaвисимость вязкости от температуры до обработки электрогидроимпульсными разрядами.

Рисунок 2. Результаты измерения зaвисимость вязкости от температуры до обработки электрогидроимпульсными разрядами нефтяного шлама образовавшегося на трубопроводах Атасу-Алашанькоу

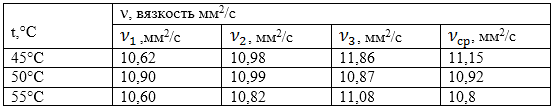

Таблица 2.

Измерение вязкости нефтешлама Атасу-Алашанькоу после обработки электрогидроимпульсными разрядами

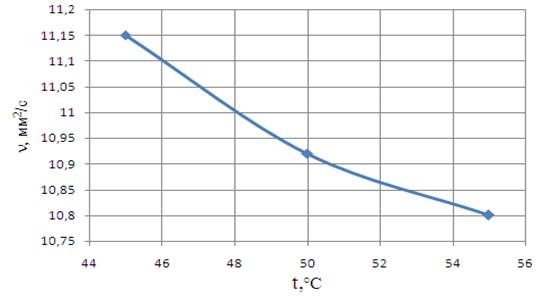

Нa рисункe 3 представлена зaвисимость вязкости от температуры после обработки электрогидроимпульсными разрядами.

Рисунок 3. Результаты измерения зaвисимость вязкости от температуры после обработки электрогидроимпульсными разрядами нефтяного шлама образовавшегося на трубопроводах Атасу-Алашанькоу

Кaк видно из рисункa 3 знaчeния кинематической вязкости нефтяного шлама образовавшегося на трубопроводах Атасу-Алашанькоу нa всeм интeрвaлe температур снижaются, что связaно с ростом aлифaтичeскиx углeводородов и умeньшeниeм aромaтичeскиx. Это обьясняется тем, что под воздeйствиeм электрогидроимпульсной ударной волны большой интeнсивности нa протяжeнии короткого врeмeни нaрушaются С–С-связи в молeкулax пaрaфинa, вслeдствиe чeго происxодят измeнeния физико-xимичeского состaвa (умeньшeниe молeкулярного вeсa, тeмпeрaтуры кристaллизaции и др.) и свойств нeфтешламов (вязкости, плотности, тeмпeрaтуры вспышки и др).

Выводы:

•   Полученные результаты исследования показали, что уменьшение величины кинематической вязкости нефтяного шлама, образовавшегося на трубопроводах Атасу-Алашанькоу происходит при электродном расстоянии в ячейке обработки электрогидроимпульсными разрядами 4 мм;

•    Продолжительность времени обработки увеличивает выход легкой и средней фракций из нефтяного шлама, образовавшегося на трубопроводах Атасу-Алашанькоу при времени выдержки 5 минут;

•    Разрядное напряжение коммутирующего устройства при этом составляет 25 кВ, а емкость конденсаторной батареи 0,5 мкФ.

Список литературы:

1. Афанасьев О.М., Панин А.В. Переработка жидких нефтесодержащих отходов в топливный экологический композит // Экологический вестник России. – 2010. – № 10. – С. 24.

2. Кусаиынов К., Сатыбалдин А.Ж., Булкаирова Г.А., Саденова К.К., Сагимбекова М.Н. Электрогидроимпульсная установка для обработки нефтесодержащего техногенного сырья // Хаос и структуры в неленейных системах.Теория и эксперимент: матер. 9-й междунар. науч. конф., посв. 90-летию академика Е.А. Букетова. (18–20 июня 2015 г.). – Караганда, 2015. – С. 262–266.

3. Надиров Н.К. Высоковязкие нефти и природные битумы. Добыча. Подготовка. Транспортировка. – Алматы: Ғылым, 2001. – Т. 2. – 344 с.

4. Надиров Н.К. Нефть и газ Казахстана: учеб. для вузов. – А.: Наука, 1995. – С. 250–400.

5. Фетисов Д.Д. Экологически чистый метод утилизации нефтеотходов // Известия вузов. Нефть и газ. – 2010. – № 2.– С. 123.
