В данной статье рассматривается конструкция электромеханического перфоратора ударно-поворотного действия типа УПП-1 и его основные узлы.

ABSTRACT

This article discusses the design of the electromechanical punch shock-swinging action type SCP-1 and its main components.

Ключевые слова: электромеханический перфоратор, механизм переменной структуры, поворотный механизм, универсальный коллекторный двигатель.

Keywords: electromechanical punch mechanism alternating structure, swivel mechanism, universal brush motor.

В настоящее время при проведении строительно-монтажных работ в основном используются ручные перфораторы с ударно-вращательным механизмом, которые выпускаются фирмами стран ближнего и дальнего зарубежья. Опыт эксплуатации этих перфораторов показывает, что с увеличением глубины бурения, основная часть мощности универсального коллекторного двигателя расходуется на вращение бура перфоратора. При этом уменьшается скорость бурения, снижается производительность работы перфоратора.

На практике используют также ударно-поворотный режим бурения, где вместо вращения инструмента осуществляют его поворот. Опыт создания буровых машин показывает, что на поворот бура расходуется около 15 % всей мощности электродвигателя. Использование в место механизма вращения, поворотных механизмов в конструкциях перфораторов позволяет увеличить мощность универсального коллекторного двигателя (УКД) на формирование ударного импульса [1; 2; 3].

Эксплуатируемые ручные перфораторы имеют низкий КПД и высокую себестоимость. Ремонт и восстановление вышедших из строя основных элементов перфоратора затруднено отсутствием необходимых деталей и материалов.

Актуальность данной работы заключается в разработке и создании эффективного ручного перфоратора.

Для решения данной проблемы под руководством академика С. Абдраимова проведены значительные работы по разработке и созданию новых конструкций ручных ударных и ударно-вращательных перфораторов, в котором использован ударный механизм переменной структуры, разработанный им самим (МПС С. Абдраимова). Оригинальность конструкций этих перфораторов защищены патентами имеют ударно-вращательный режим работы.

Результаты исследований перфораторов на основе МПС С. Абдраимова с ударно-вращательным действием позволило разработать и создать перфоратор с ударно-поворотным механизмом.

В конструкции перфоратора с ударно-поворотным принципом действия, вместе с ударным механизмом С. Абдраимова работает поворотный механизм на основе кривошипно-коромысловой схемы и храповика.

Электромеханический перфоратор ударно-поворотного действия с ударным МПС С. Абдраимова предназначен для бурения и сверления отверстий, пробивки борозд в бетоне, кирпичной кладке и других материалах. Перфоратор может широко применятся как для строительно-монтажных, так и для других слесарно-ремонтных работ. Привод рабочего органа перфоратора имеет встроенный универсальный коллекторный электродвигатель.

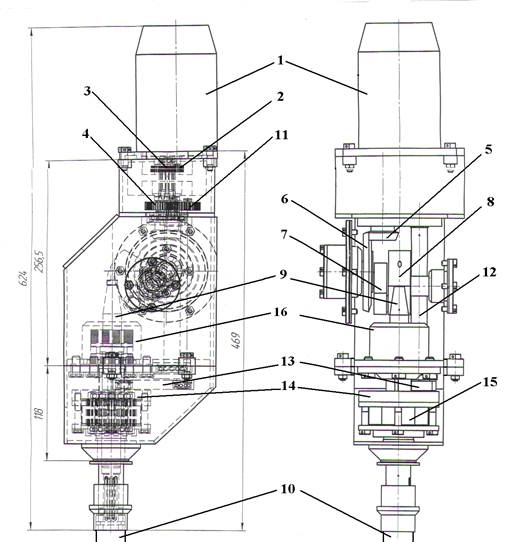

На рисунке 1, приведена конструктивная схема перфоратора с ударно-поворотным механизмом. Конструкция ударно-поворотного перфоратора УПП-1 имеет следующие узлы и механизмы: ударный узел, буксовый узел, поворотный механизм [2]. В данной конструкции ударный узел на основе МПС С. Абдраимова, представляет собой шарнирно четырехзвенный механизм кривошипно-коромыслового типа с наибольшим шатуном, где вращательное движение якоря двигателя 1 через шестерни 2,4 и коническое колесо 5 передается к кривошипу-шестерне 6. Вращательное движения кривошипа 6 через шатун 7 преобразуется в качательное движение коромысла-бойка 8. В момент выстраивания звеньев в одну линию коромысло-боек наносит удар по торцу волновода 9. Далее ударная волна, проходя через волновод 9 передается буровой штанге 10 и от неё к обрабатываемой среде.

Перед каждым ударом поворотный механизм (рисунок 1) поворачивает буровую штангу 10 на технологически необходимый угол. В кривошипно-коромысловом механизме, повороте вращательное движение кривошипа 12 через шатун 13 преобразовывается в качательное движение коромысла 14 поворотного механизма. Коромысло жестко соединено с храповым кольцом, и в свою очередь контактируется с храповой втулкой 15. Посредством подпружиненных собачек храповая втулка 15 повернет буровую штангу на величину угла качения храповой втулки. Далее процесс повторяется.

Рисунок 1. Конструктивная схема перфоратора УПП-1

Буксовый узел 16 представляет собой цилиндрическую камеру, состоящую из набора шайб, с помощью которых фиксируется верхний торец волновода на уровне линии выстраивания звеньев, ударного механизма

В состав поворотного механизма входит храповой механизм, который имеет некоторые конструктивные особенности (рисунок 2).

Храповой механизм одностороннего действия, представлен на рисунке 2 у которого собачки с прямой гранью зуба.

Рисунок 2. Храповой механизм УПП-1. собачка; 2 – пружина; 3 – храповой стержень;4 – храповое кольцо

В процессе эксплуатации храпового механизма с прямыми зубьями изнашивается только одна сторона грани зуба собачки, а вторая сторона грани остается не тронутой, это позволяет в последующем поменять рабочую грань на нерабочее. Таким образом, каждый отдельно взятый зуб служит два срока эксплуатации [2].

Благодаря безопасности, безотказности и простоте изготовления в течение нескольких десятилетий храповые механизмы с прямыми зубьями являются основной неотъемлемой частью ручных горных перфораторов.

Поворотный механизм применен в следующих модификациях перфораторов таких как: ПР-20, 25…, МПР-1, 2, 3, и др. Перфораторы типа ПР с зависимой геликоидальной парой.

В связи с этим возникает необходимость продолжения работы по изучению поворотного механизма на основе храпового устройства, которая исключает из конструкции муфту предельного момента.

На основе опыта создания электромеханических перфораторов в НИЦ проблем машиностроения им. С. Абдраимова Инженерной Академии КР и Ошском технологическом университете изготовлен опытный экземпляр электромеханического перфоратора на основе ударного МПС С. Абдраимова с поворотным механизмом УПП-1, рисунок 3.

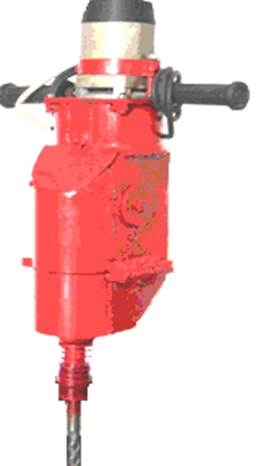

Рисунок 3. Опытный образец перфоратора УПП-1

Опытный образец перфоратора имеет следующие технические параметры:

Таблица 1.

Техническая характеристика перфоратора УПП-1

Направлениями дальнейших работ является лабораторные испытания по проверке функциональной работоспособности основных узлов и механизмов электромеханического перфоратора, проведение экспериментальных исследований динамики перфоратора.
