ТРЕБОВАНИЯ К ФОРМИРОВАНИЮ ЧЕРТЕЖА ДЕТАЛИ НА СОВРЕМЕННОМ ЭТАПЕ

Запорожцева Нина Ивановна

канд. техн. наук, доц., Волжский государственный университет водного транспорта,

РФ, г. Нижний Новгород

Новиков Сергей Павлович

канд. техн. наук, доц., Волжский государственный университет водного транспорта,

РФ, г. Нижний Новгород

REQUIREMENTS FOR THE FORMATION OF DRAWING DETAILS AT THE PRESENT STAGE

Nina Zaporoztceva

candidate of Science, assistant professor of associate professor of department of theory of constructing of engineerings constructions of Volzhsk state university of water-transport,

Russia, Nizhniy Novgorod

Sergey Novikov

candidate of Science, assistant professor of associate professor of department of theory of constructing of engineerings constructions of Volzhsk state university of water-transport,

Russia, Nizhniy Novgorod



АННОТАЦИЯ

С целью оптимизации формирования сети размеров на чертеже предлагается использовать структурный подход, теорию параметризации и теорию базирования, что позволит студентам развивать профессиональное мышление.

ABSTRACT

In order to optimize the formation of the dimensions network in the drawing it is proposed to use a structural approach, theory of parameterization and theory basing, which allows students to develop professional thinking.



Ключевые слова: структура детали, параметрический подход, теория базирования, размерная сеть, классификация изделий.

Keywords: structure of detail, method of parameters, theory of bases, network of sizes, classification of details.



Дисциплина «Инженерная графика» предполагает выполнение работ: эскизы деталей сборочного узла, чертежи деталей по чертежу общего вида.

Целью работ является формирование у студентов конструкторского мышления, умений:

  • анализировать структуру изделия,
  • определять взаимосвязи элементов структуры детали,
  • понимать значения используемых в конструкции размерных баз.

Каждый чертеж содержит изображение геометрической модели, размерную сеть, технические требования к изготовлению, испытанию и контролю. Исследованием формы изделия занимается начертательная геометрия, которая позволяет представлять трехмерные элементы конструкции на плоскости. Под термином деталь подразумевают изделие из однородного материала без применения сборочных операций [1] и представляющее собой структуру конструктивных элементов, простых или сложных, (рисунок 1).

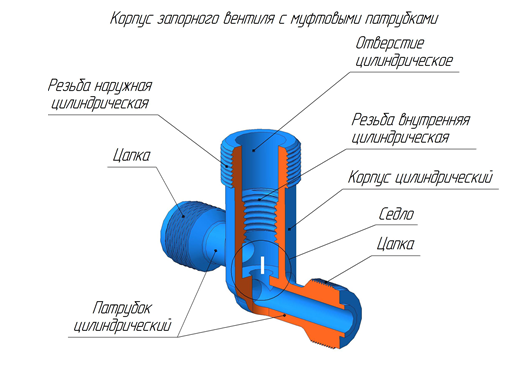

Рисунок 1. Конструктивные элементы структуры детали



Использование структурного подхода позволяет оптимизировать процесс формирования размерной сети конструктивных элементов детали [5]. При этом, необходимо уделять внимание стандартным элементам конструкции с использованием нормативной документации и библиотек по стандартным конструктивным элементам, например, наружная и внутренняя резьба, цилиндрические и конические отверстия, фаски, наружные и внутренние, различные канавки и проточки и др.

Вопросами количества размеров занимается теория параметризации [4], которая предполагает знания необходимых базовых понятий, определений и методов расчета минимально необходимого количества параметров. Пример расчета параметров учебной 3-D модели приведен на рисунке 2.

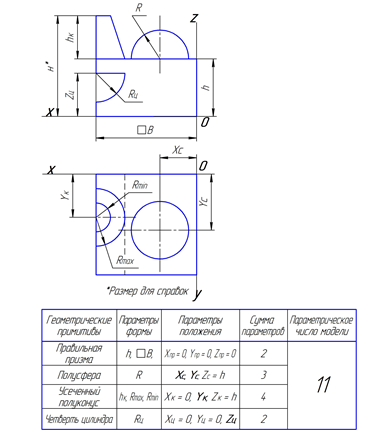

Рисунок 2. Параметры формы и положения геометрических 3-D элементов пространственной модели



На вопрос, «какие размеры» необходимо проставить на чертеже отвечает теория базирования. Оптимальное назначение размерных баз отражается на производственном процессе изготовления, контроле изделия и его жизненном цикле. Базой может быть назначена поверхность (обычно плоскость) или такие элементы как прямая и точка [3]. Базы отсчета в совокупности с параметрами составляют систему параметризации детали. Здесь важно помнить, что количество параметров изделия при замене баз отсчёта не изменяется. Размеры наносятся от конструкторских баз, которые, также, могут являться измерительными и технологическими. Примеры назначения размерных баз в учебных чертежах приведены на рисунке 3.

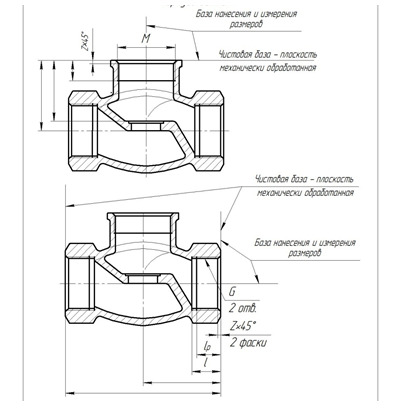

Рисунок 3. Размерные базы для нанесения размеров резьбовых отверстий корпуса вентиля



Подводя итоги, необходимо отметить, что профессиональное отношение к процедуре формирования чертежа позволяет определить классификационные признаки деталей общемашиностроительного использования, к которым в соответствие с классификатором ЕСКД [5] относятся следующие:

  • геометрическая форма,
  • конструкция составляющих элементов,
  • взаимосвязи конструктивных элементов,
  • параметрическая характеристика,
  • выполняемая функция.

Перечисленные признаки используются для классификации изделий [2] всех отраслей техники с целью эффективной процедуры поиска необходимой конструкторской информации [6] в архивах электронных библиотек всех отраслей техники.



Список литературы:

  1. ГОСТ 2.001-70 и др. Единая система конструкторской документации. Обшие положения: – М.: Изд-во стандартов, 1988. – 274 с.
  2. ГОСТ 2.201-80. Обозначение изделий в конструкторских документах. – М.: Изд-во стандартов, 1988. – 27 с.
  3. ГОСТ 21495 – 76. Базирование и базы в машиностроении. Термины и определения. – М.: Изд-во стандартов, 1987. – 35 с.
  4. Инженерная геометрия с элементами теории параметризации / Михайленко В.Е. и др. – К.: УМК ВО, 1989. – 84 с.
  5. Классификатор ЕСКД. Приложение. Алфавитно-предметный указатель. Термины и толкования. Условные обозначения. – М.: Изд-во стандартов, 1986. – 36 с.
  6. Развитие системы единой функциональной систематики для хранения данных о техническом состоянии объекта. Манцеров С.А., Панов А.Ю.: Вестник Нижегородского университета им. Лобачевского. № 6. Часть 1. – Н. Новгород: Изд-во ННГУ им. Лобачевского, 2013.
