ПРИМЕР  РАЗРАБОТКИ  МЕРОПРИЯТИЙ  ПО  ОБЕСПЕЧЕНИЮ  ТРЕБУЕМОЙ  ПЛОЩАДИ  ЛЕГКОСБРАСЫВАЕМЫХ  ОГРАЖДАЮЩИХ  КОНСТРУКЦИЙ

Нестратов  Михаил  Юрьевич

канд.  техн.  наук,  технический  директор
ООО  «Альянс-Эксперт»

РФ,  г.  Волгоград

E-mail:  alians-ekspert@mail.ru

Ребров  Вячеслав  Валерьевич

начальник  экспертного  отдела
ООО  «Альянс-Эксперт»

РФ,  г.  Волгоград

E-mail:  alians-ekspert@mail.ru

Смирнов  Юрий  Юрьевич

эксперт
ООО  «Альянс-Эксперт»

РФ,  г.  Волгоград

E-mail:  alians-ekspert@mail.ru

Тян  Андрей  Александрович

инженер
ООО  «Альянс-Эксперт»

РФ,  г.  Волгоград

E-mail:  alians-ekspert@mail.ru

Попов  Дмитрий  Валентинович

эксперт
ООО  «Альянс-Эксперт»

РФ,  г.  Волгоград

E-mail:  alians-ekspert@mail.ru

MEASURES  REFERENCE  DESIGN  ON  PROVISION  OF  REQUIRED  SURFACE  OF  EXPLOSION  DOORS

Mikhail  Nestratov

candidate  of  Technical  Sciences,  Technical  Director
of  LLC  “Alyans-Expert”,
Russia,  Volgograd

Vyacheslav  Rebrov

head  of  Expert  Department
of  LLC  “Alyans-Expert”,
Russia,  Volgograd

Yuriy  Smirnov

expert
of  LLC  “Alyans-Expert”,
Russia,  Volgograd

Andrey  Tyan

engineer
of  LLC  “Alyans-Expert”,
Russia,  Volgograd

Dmitry  Popov

expert
of  LLC  “Alyans-Expert”,
Russia,  Volgograd

Аннотация

Рассмотрен  пример  разработки  мероприятий  по  обеспечению  требуемой  площади  легкосбрасываемых  ограждающих  конструкций  в  рамках  проведения  экспертизы  промышленной  безопасности.

ABSTRACT

An  example  of  measures  reference  design  on  provision  of  required  surface  of  explosion  doors  is  considered  under  realization  of  industrial  safety  expert  review.

Ключевые  слова:  экспертиза  промышленной  безопасности;  легкосбрасываемые  ограждающие  конструкции.

Keywords:  industrial  safety  expert  review;  explosion  doors.

Для  помещений  категорий  А  и  Б,  с  целью  обеспечения  взрывоустойчивости  здания,  согласно  [2,  п.  5.10],  требуется  наличие  легкосбрасываемых  конструкций,  площадь  которых  определяется  расчетом  при  проектировании.  При  отсутствии  расчетных  данных  площадь  легкосбрасываемых  конструкций  должна  составлять  для  помещений  категории  А  не  менее  0,05  м²  на  1  м³  объема  помещения,  а  для  помещений  категории  Б  не  менее  0,03  м²  на  1  м³.

В  качестве  легкосбрасываемых  конструкций  используется  остекление  окон  и  фонарей.  При  недостаточной  площади  остекления  допускается  в  качестве  легкосбрасываемых  конструкций  использовать  конструкции  покрытий  из  стальных,  алюминиевых  и  асбестоцементных  листов  и  эффективного  утеплителя.

Оконное  стекло  относится  к  легкосбрасываемым  конструкциям  при  толщине  3,  4  и  5  мм  и  площади  не  менее  (соответственно)  0,8,  1  и  1,5  м².  Армированное  стекло,  стеклопакеты,  триплекс,  сталинит  и  поликарбонат  к  легкосбрасываемым  конструкциям  не  относятся.

Рулонный  ковер  на  участках  легкосбрасываемых  конструкций  покрытия  должен  быть  разрезан  на  карты  площадью  не  более  180  м²  каждая.

Расчетная  нагрузка  от  массы  легкосбрасываемых  конструкций  покрытия  не  должна  превышать  0,7  кПа  (70  кгс/м²).

На  объекте  экспертизы  к  категории  А  относятся  2  помещения:  помещение  насосной  в  осях  26-28/А-Б  и  помещение  дистилляторной  в  осях  28-29/А-Б  (Рисунок  1).

Рисунок  1.  Фрагмент  плана  в  осях  26-29/А-Б  (Существующий)

На  момент  проведения  экспертизы  оконные  проемы  в  помещениях  насосной  частично  закрыты  металлическими  листами  (Рисунок  2).

Рисунок  2.  Фрагмент  фасада  в  осях  26-29  (Существующий)

Помещение  насосной  в  осях  26-28/А-Б.

Требуемая  площадь  легкосбрасываемых  конструкций  в  помещении  насосной  –  0,05×V_{свобод.}  =  0,05  ×  225,20  м³  =  11,26  м².

V_{свобод.}  =  V  ×  0,9  =  250,21  ×  0,9  =  225,2  м³.

0,9  –  коэффициент  учитывающий  объем  занимаемый  оборудованием.

Легкосбрасываемые  конструкции  помещения  насосной  представляют  собой  проем  в  стене  здания  в  осях  26-27/А,  заполненный  металлическими  профилированными  листами.  Металлические  профилированные  листы  крепятся  на  металлический  каркас  при  помощи  кляммеров.

Площадь  проема  составляет  6,72  м².  Коэффициент  эффективности  вскрытия  металлических  профилированных  листов  закрепленных  кляммерами  равен  ψ  =  0,6.

Площадь  легкосбрасываемых  конструкций  составляет:  S_лск  =  6,72  ×  0,6  =  4,03  м².

Помещение  дистилляторной  в  осях  28-29/А-Б.

Требуемая  площадь  легкосбрасываемых  конструкций  в  помещении  дистилляторной  –  0,05×V_свобод.  =  0,05  ×  107,48  м³  =  5,38  м².

V_{свобод.}  =  V  ×  0,9  =  119,42  ×  0,9  =  107,48  м³.

0,9  –  коэффициент  учитывающий  объем  занимаемый  оборудованием.

Легкосбрасываемые  конструкции  помещения  дистилляторной  представляют  собой  проемы  в  воротах,  заполненные  оцинкованной  листовой  сталью.  Крепление  металлических  листов  в  проемах  выполнено  при  помощи  кляммеров.

Общая  площадь  проемов  составляет:  S_св.пр.  =  0,62  +  1,25  =  1,87  м².  Коэффициент  эффективности  вскрытия  металлических  листов  закрепленных  кляммерами  равен  ψ  =  0,6.

Площадь  легкосбрасываемых  конструкций  составляет:  Sлск  =  1,87  ×  0,6  =  1,12  м².

Взрывоустойчивость  помещения  насосной  в  осях  26-28/А-Б  и  помещения  дистилляторной  в  осях  28-29/А-Б  с  существующей  площадью  легкосбрасываемых  конструкций  не  обеспечивается.

Для  обеспечения  требуемой  площади  легкосбрасываемых  ограждающих  конструкций  были  разработаны  следующие  мероприятия.

Рисунок  3.  Фрагмент  плана  в  осях  26-29/А-Б  после  выполнения  рекомендаций

Помещение  насосной.

Демонтируются  стеновые  панели  и  существующие  оконные  блоки.  Поле  демонтажа  на  высоту  900мм  выполняется  новая  кирпичная  стена  и  устанавливается  новый  оконный  блок  ОК1.  Для  предотвращения  распространения  пожара  на  2  этаж  здания  над  оконным  проемом  выполняется  противопожарная  перегородка  (Рисунок  6).

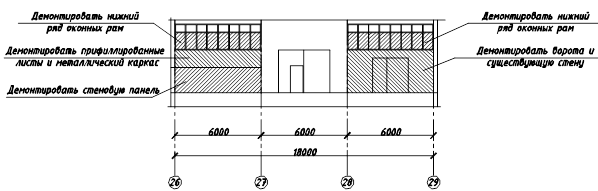

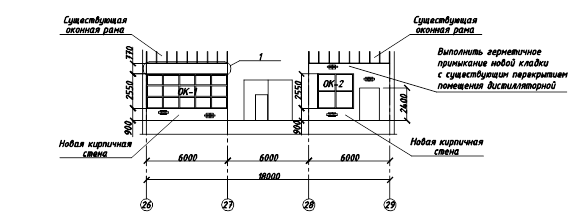

Рисунок  4.  Фрагмент  фасада  в  осях  26-29  после  выполнения  рекомендаций

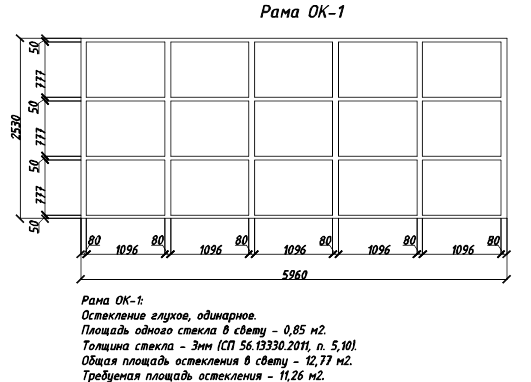

Рисунок  5.  Оконный  блок  помещения  насосной

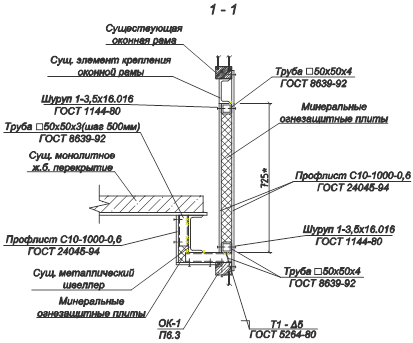

Рисунок  6.  Противопожарная  перегородка

Помещение  дистилляторной.

В  помещении  дистилляторной  демонтируются  ворота  и  кирпичная  стена  вплоть  до  существующих  оконных  проемов  на  отметке  +4.230.  Вместо  демонтируемой  стены  выполняется  новая  стена  с  дверным  и  оконным  блоками  (ОК  2  Рисунок  7).

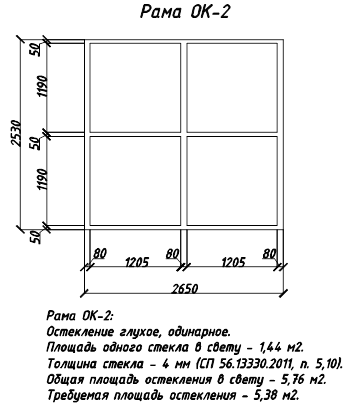

Рисунок  7.  Оконный  блок  помещения  дистилляторной

Вновь  устанавливаемые  оконные  блоки  заполнены  одинарным  остеклением:

·     помещение  насосной:  площадь  одного  стекла  составляет  0,85  м²,  количество  стекол  15  шт.,  толщина  стекла  3  мм,  общая  площадь  остекления  –  12,77  м²,  что  больше  требуемой  площади  равной  11,26  м²;

·     помещение  дистилляторной  площадь  одного  стекла  составляет  1,44  м²,  количество  стекол  4  шт.,  толщина  стекла  4  мм,  общая  площадь  остекления  –  5,76  м²,  что  больше  требуемой  площади  равной  5,38  м².

Таким  образом  после  выполнения  рекомендаций  требования  нормативной  документации  предъявляемые  к  помещениям  категории  А  выполняются.

Список  литературы:

1. СНиП  21-01-97*  Пожарная  безопасность  зданий  и  сооружений.
2. СП  56.13330.2011  Производственные  здания.
