О  СОСТАВЕ  МЕТАЛЛИЧЕСКИХ  МИКРОЧАСТИЦ  НА  ПОВЕРХНОСТИ  ОБРАЗЦА  НАДПИСИ  НА  ГРАНИТНОМ  ПОСТАМЕНТЕ  В  РАМЕССЕУМЕ  (ЕГИПЕТ)

Горлова  Юлия  Владимировна

старший  лаборант  кафедры  геологии  нефти  и  газа  Южного  Федерального  Университета,  РФ,  г.  Ростов-на-Дону

E-mail:

ABOUT  THE  STRUCTURE  OF  THE  METAL  MICROPARTICLES  ON  THE  SAMPLE  SURFACE  OF  THE  GRANITIC  PEDESTAL'S  INSCRRIPTION  IN  RAMESSEUM  (EGYPT)

Julia   Gorlova

the  elder  laboratory  assistant  of  geology  gas  and  naphtha's  cathedra,  South  Federal  University,  Russia,  Rostov-on-Don

АННОТАЦИЯ

Применение  методов  электронной  микроскопии  и  микроанализа  при  изучении  состава  микрочастиц  металлов  на  поверхности  образца  надписи  на  гранитном  постаменте  храма  РамзесаII  (Египет)  позволило  установить  несколько  различных  по  происхождению  и  составу  групп  микрочастиц.  Количественно  преобладающими  являются  частицы  металлического  сплава,  расцениваемые  автором  как  остатки  обрабатывающего  инструмента.

ABSTRACT

The  study  of  the  microparticles'  structure  on  the  sample  surface  of  the  granitic  pedestal's  inscription  in  Ramesseum  (Egipt)with  the  using  of  methods  of  electronic  microscopy  and  microanalise  allowed  to  set  the  existence  of  some  various  by  their  origin  and  compound  groups  of  microparticles.  The  cooper-containing  alloy  particles  are  considered  by  the  author  as  the  particles  of  processing  tool  are  dominant.

Ключевые  слова :  гранитный  постамент  в  Рамессеуме;  металлические  микрочастицы;  сплавы;  обработанная  поверхность.

Keywords :  granitic  pedestal's  inscription  in  Ramesseum;  metal  microparticles;  alloys  of  metals;  the  processed  surface.

Исследование  проводилось  в  рамках  изучения  вопросов,  касающихся  способов  обработки  камня  при  постройке  древних  мегалитических  сооружений.  Предложен  подход,  основанный  на  предположении  о  возможности  сохранения  в  течение  длительного  времени  микрочастиц  инструмента,  использовавшегося  в  процессе  обработки  камня.

Объектом  исследований  являлся  фрагмент  надписи  на  гранитном  постаменте  (рис.  1)  в  комплексе  поминального  храма  РамзесаII  (1279—1213  гг.  до  н.  э.)  —  так  называемого  Рамессеума  в  Египте.  Храм  Рамсеса  II,  был  построен  зодчим  Пенра  в  первой  половине  XIII  века  до  н.  э.  Его  развалины  находятся  около  нынешнего  Мединет  Габу,  на  западном  берегу  Нила,  близ  Фив.  Заупокойный  храм  Рамессеума  был  посвящен  богу  Амону  и  обожествленному  отцу  Рамсеса  II  —  фараону  Сети  I.  На  постаменте  ранее  стояла  гранитная  статуя  Рамзеса  II  (рис.  2).,  достигавшая  высоты  19  м  и  весившая  свыше  100  тонн.  Этот  комплекс  выделяется  по  масштабам  и  по  монументальности  оформления  среди  других  памятников,  сооруженных  царями  XVIII  династии  [3].

Целью  исследования  явилось  выявление  следов  обработки  поверхности,  а  также  установление  наличия  и  состава  микрочастиц  металлов.

Исследование  проводилось  с  использованием  растрового  электронного  микроскопа  TescanVegaLMU,  оснащенного  системой  рентгеновского  волнодисперсионного  микроанализа  OxfordINCAWave  700.

Рисунок  1.  Гранитный  постамент

Рисунок  2.  Статуя  Рамзеса  II

Образец  представляет  собой  выветрелую  обработанную  поверхность  гранита  (рис.  3).

Рисунок  3.  Общий  вид  поверхности  образца

На  поверхности  образца  присутствуют  многочисленные  микрочастицы.  К  природным  минеральным  образованиям  относятся  микрокристаллы  барита  —  (светлые  минеральные  зерна  вытянутой  формы)  —  рисунок  4.

Рисунок  4.  Микрокристаллы  барита

Другая  группа  микрочастиц  неправильной  формы  и  размером  5—40  мкм,  представляет  собой  частицы  металлического  сплава  (рис.  5)Типичные  спектры,  показывающие  качественный  состав  частиц,  приведены  на  рисунке  6.  Так  как  поверхность  частиц  значительно  окислена,  получить  представительные  результаты  количественного  химического  состава  не  представляется  возможным.

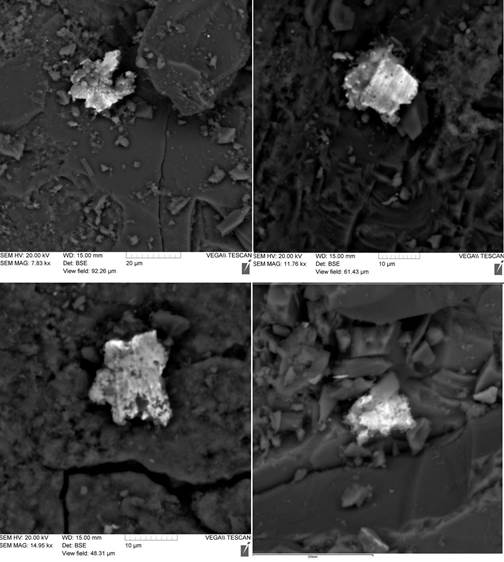

Рисунок  5.  Металлические  микрочастицы

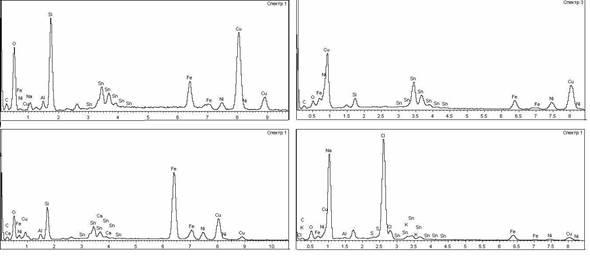

Рисунок  6.  Типичные  спектры  металлических  микрочастиц

Основными  компонентами  сплава  являются  медь,  олово  и  никель.  Присутствие  железа  можно  объяснить  осаждением  гидроокислов  на  поверхности  частиц  либо  исходной  примесью  его  в  руде.

Время  появления  на  образце  микрочастиц  и  их  источник  однозначно,  исходя  из  имеющихся  данных,  установить  невозможно.

Бронзовые  изделия  начали  повсеместно  использоваться  начиная  с  XVIII  династии  (1550  гг.  до  н.  э.)  [2].  То  есть  ко  времени  постройки  храма  были  уже  широко  распространены.  Таким  образом,  состав  преобладающей  группы  микрочастиц,  обнаруженных  в  ходе  нашего  исследования,  совпадает  с  данными,  полученными  на  основании  археологического  датирования.

Медь,  из  которой  состоят  древние  изделия  из  Египта,  как  показывают  Анализы  химического  состава  меди,  из  которой  состоят  изделия  древнего  Египта,  показывают,  что  она  содержала  в  виде  примесей  мышьяк,  железо,  никель,  олово  [1].  Это  подтверждается  полученными  нами  данными  химического  анализа  микрочастиц.

Технология  изготовления  различных  предметов  из  меди  претерпевала  изменения:  первые  изделия  изготовлялись  из  самородной  меди  холодной  ковкой,  затем  появляется  металлургическая  медь  и  сплавы  меди  с  другими  металлами.  Было  освоено  литье,  сначала  в  открытую  форму,  затем  в  закрытую  и,  как  наиболее  развитая  техника  литья,  литье  по  выплавляемым  моделям.Восковое  литье  в  Египте  было  известно  уже  в  III  тыс.  до  н.  э.  [4].

В  результате  проведенной  работы  установлено,  что  различные  по  составу  и  происхождению  микрочастицы  визобилии  присутствуют  на  поверхности  артефактов  и  выявляются  методами  электронной  микроскопии.

Гранит,  представляет  собой  твердую  породу,  достаточно  устойчивую  к  выветриванию.  Его  поверхность  явилась  благоприятной  средой  для  сохранности  микрочастиц.  Можно  сделать  предположение,  что  количественно  доминирующая  группа  микрочастиц  металлического  сплава,  принадлежит  материалу  инструмента,  который  стачивался  в  ходе  обработки  поверхности  камня.

Автор  выражает  признательность  А.  Склярову  (Фонд  развития  науки  III  тысячелетие,  г.  Москва)  за  предоставленные  для  исследования  образцы.

Список  литературы:

1.Лукас  А.  Материалы  и  производства  Древнего  Египта.  М.:  Издательство  иностранной  литературы  1958.  —  407  с.

2.Рузанова  С.А.  Металлургия  Древнего  Египта  в  раннем  бронзовом  веке.  Краткие  сообщения  института  археологии  РАН.  Вып.  223.  2009  г.  —  13  с.

3.Скляров  А.Ю.  Цивилизация  богов  Древнего  Египта.  М.  ООО  «Издательство  Вече»,  2008.  —  416  с.

4.Шемарханская  М.С.  Проблемы  реставрации  археологического  металла  //  Реставрация,  исследование  и  хранение  музейных  художественных  ценностей  /  ГБЛ,  Информкультура.  М.,  —  I98I.,  —  Вып.  I.  —  108  с.
