ОЦЕНКА ЭНЕРГЕТИЧЕСКОГО СОСТОЯНИЯ ПРОДУКТИВНЫХ ГОРИЗОНТОВ МЕСТОРОЖДЕНИИ ДУНГА

EVALUATION OF THE RESERVOIR PRESSURE IN THE PRODUCTIVE HORIZONS OF DUNGA FIELD

Karlygash Bissembayeva

сandidate of Technical Sciences, associate professor, Caspian State University of Technologies and Engineering of Sh. Esenov,

Kazakhstan, Aktau

Leila Kossanova

undergraduate, Caspian State University of Technologies and Engineering of Sh. Esenov,

Kazakhstan, Aktau

АННОТАЦИЯ

В статье делается анализ энергетическому состоянию месторождении Дунга по аптским и валанжинским нефтяным залежам. Приводятся динамики пластового давления, полученные в ходе разработки методом ППД. Указывается, что причина уменьшения пластового давления связано с нереализованными мероприятиями по организации системы ППД. Для эффективного контроля за энергетическим состоянием месторождения рекомендуется продолжить гидродинамические исследования.

ABSTRACT

This article performs the analysis to a current reservoir pressure in the Aptian and Valanginian horizons of Dunga field. It provides with the data of reservoir pressure dynamics, which were obtained during water injection. It is stated, that the reason of reduction of reservoir pressure is due to unrealized activities for the organization of the pressure maintenance system. For effective control of reservoir pressure it is recommended to continue hydrodynamic researches.

Ключевые слова: месторождение; разработка; скважина; залежь; горизонт; аптский горизонт; валанжинский горизонт; пласт; нефть газ; вода; пластовое давление; ППД.

Keywords: field; development; well; deposit; horizon; Aptian horizon; Valanginian horizon; layer; oil gas; water; reservoir pressure; pressure maintenance.

Энергетическое состояние залежи – главный фактор, ограничивающий темпы ее разработки и полноту извлечения нефти и газа.

Месторождение Дунга расположено в степной равнинной части Южного Мангышлака в непосредственной близости от акватории Каспийского моря и административно входит в состав Тупкараганского района Мангистауской области Республики Казахстан.

Глубокое поисковое бурение на площади Дунга было начато в феврале 1966 г. В феврале 1969 г. была открыта залежь газа в Ю-I горизонте (в скважине 1), первый промышленный приток нефти из аптского продуктивного горизонта получен в июне 1969 г. в скважине 6 [6, с. 8]

Контроль за энергетическим состоянием нефтяных залежей на месторождении Дунга осуществляют путем ежесуточной отбивки динамического либо статического уровня жидкости. В скважинах ДГА-39, -41Г, -44В -49В -53Г и -54Г пластовое давление также определялось посредством встроенного манометра, в период их эксплуатации ЭЦН.

Кроме того, пластовое давление и температуру замеряют глубинными манометрами во время проведения гидродинамических исследований КВД и КПД [3, c. 15].

Всего за анализируемый период (01.01.13–01.07.14 гг.) было определено 32 значения пластового давления (из них 20 – путем замера статического уровня жидкости по 20-ти добывающим скважинам (19 аптских скважин и одна валанжинская), 10 исследований КВД по 10 добывающим скважинам (9 аптских скважин и одна валанжинская), и 2 исследования КПД по 1 газонагнетательной скважине аптского горизонта).

По аптскому горизонту значения пластового давления были приведены к абсолютной отметке ВНК пласта А – минус 1637 м, выбранной за плоскость приведения.

По валанжинскому горизонту значения пластового давления были приведены к абсолютной отметке ВНК – минус 1800 м.

Начальное пластовое давление по нефтяной залежи аптского продуктивного горизонта было принято на уровне 17,09 МПа. Давление насыщение газом составило – 6,2 МПа.

Разработка аптского горизонта велась с применением ППД. Динамика пластового давления в аптской залежи за весь период разработки приведена на рисунке 1. При построении были использованы все имеющиеся значения пластового давления, как по добывающим скважинам, так и по нагнетательным по состоянию на 01.07.2014 г.

Из рисунка 1 видно, что в целом по аптской нефтяной залежи за весь период разработки пластовое давление уменьшается. Так, если в 2009 г. оно составляло в среднем 14 МПа (диапазон изменения 11–18 МПа), в 2010 г. оно составляло в среднем 12 МПа, то в 2011 – I полугодии 2012 гг. наблюдается его дальнейшее снижение – в среднем пластовое давление составляло уже около 10 МПа при большом диапазоне изменения: 6–15 МПа. По состоянию на 01.01.2013 г., относительно начального, пластовое давление в зонах отбора уменьшилось на 7 МПа.

Общее уменьшение пластового давления по залежи аптского горизонта за период разработки влияло также на зоны закачки – пластовое давление, определенное по нагнетательным скважинам также уменьшается. Так, например, по газонагнетательной скважине ДГА-45В пластовое давление уменьшилось с 17,73 МПа до 12,9 МПа.

По водонагнетательной скважине ДГА-46В пластовое давление также наблюдается снижение пластового давления с 17,7 МПа до11,16 МПа.

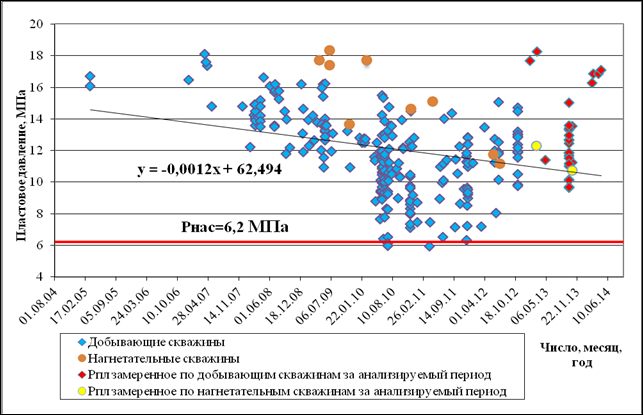

Рисунок 1. Месторождение Дунга. Аптский горизонт. Динамика пластового давления во времени

Уменьшение пластового давления связано с нереализованными мероприятиями по организации системы ППД [1, с. 112].

По валанжинской нефтяной залежи начальное пластовое давление определено на уровне 19,27 МПа. Давление насыщения – 5,4 МПа.

На рисунке 2 приведена динамика пластового давления во времени, построенная по всем имеющимся результатам замеров пластового давления валанжинской залежи, как в период пробной эксплуатации, так и в период разработки данной залежи.

Разработка валанжинской залежи велась с 2014 г. на естественном водонапорном режиме посредством единственной скважины ДКГ-1Г. Остановка скважины ДГК-1Г для регистрации КВД была проведена в июле 2013 г., пластовое давление после 70 суток простоя (это было максимальное время остановки скважины на КВД) восстановилось до 15,8 МПа, его снижение, таким образом, относительно начального составило 3,47 МПа. В октябре 2013 г. значение пластового давления уменьшилось до 14,6 МПа, что меньше начального на 4,67 МПа.

Разница между текущим пластовым давлением и давлением насыщения составила 9,2 МПа, что позволяет вести разработку без осложнений, связанных с разгазированием нефти в пласте.

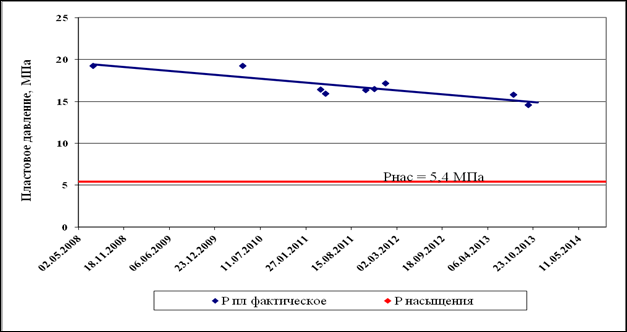

Рисунок 2. Месторождение Дунга. Валанжинский горизонт. Динамика пластового давления во времени

Для эффективного контроля за энергетическим состоянием месторождения рекомендуется продолжить гидродинамические исследования, согласно УТС (Утвержденная технологическая схема) и в соответствие с требованиями на ГДИС НТД.

Список литературы:

1. Елеманов Б.Д., Герштанский О.С. Осложнения при добыче нефти // Наука 2007 г. – 420 с.
2. Закон Республики Казахстан «О недрах и недропользовании» // от 24 июня 2010 года № 291-IV. – 126 c.
3. Инструкция по комплексному исследованию пластовых нефтей непосредственно на промыслах // ГОСТ 39-112-80. «Нефть. Типовое исследование пластовой нефти». – 225 c.
4. Методические указания по проведению проектов и технологических схем разработки нефтяных и газонефтяных месторождений // РД 39-0147035-207-86. – 105 с.
5. Руководство по применению геолого-геофизических, гидродинамических и физико-химических методов для контроля разработки нефтяных и газовых месторождений РК // РД 39-4-699-82. 1984. – 206 с.
6. Технологическая схема разработки месторождения Дунга // АО «НИПИнефтегаз», 2007 г. (Протокол ЦКР РК № 44 от 13.06.2007 г.). – 372 с.
