АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДЛЯ ВЫБОРА КАБЕЛЬНЫХ ЛИНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Гладышева Мария Михайловна

доц. каф. вычислительной техники и программирования института энергетики и автоматизированных систем ФГБОУ ВПО «МГТУ им. Г.И. Носова»,

РФ, г. Магнитогорск

E-mail: mar.ser.ksuh@gmail.com

Сухачева Евгения Константиновна

студент 2 курса института энергетики и автоматизированных систем
ФГБОУ ВПО «МГТУ им. Г.И. Носова»,

РФ, г. Магнитогорск

Хатюшина Татьяна Владимировна

студент 2 курса института энергетики и автоматизированных систем
ФГБОУ ВПО «МГТУ им. Г.И. Носова»,

РФ, г. Магнитогорск

AUTOMATED SYSTEM FOR THE SELECTION OF CABLE LINES OF INDUSTRIAL ENTERPRISES

Maria Gladisheva

candidate of Science, assistant professor of computer science and programming Magnitogorsk State Technical University im. G.I. Nosov,

Russia, Magnitogorsk

Evgeniya Sukhacheva

2th year student of the Institute of Energy and automated systems,
Magnitogorsk State Technical University im. G.I. Nosov,

Russia, Magnitogorsk

Tatyana Hatyushina

2th year student of the Institute of Energy and automated systems,
Magnitogorsk State Technical University im. G.I. Nosov,

Russia, Magnitogorsk

АННОТАЦИЯ

В статье рассматривается инструкция пользования программным обеспечением для правильного выбора кабельных линий промышленных предприятий.

ABSTRACT

The article discusses the software user manual for the correct choice of cable lines of industrial enterprises.

Ключевые слова: кабельные линии; промышленные предприятия; программный продукт; программное обеспечение; электроснабжение, инструкция.

Keywords: cable lines, industry; software; software; power supply; manual.

Для повышения эффективности расчета характеристик кабельных линий и удобное хранения информации возникает вопрос о разработки программного обеспечения автоматизированной системы для выбора кабельных линий промышленных предприятий. В ходе анализа и сравнения существующего программного обеспечения для выбора кабельных линий промышленных предприятий [1] был выявлен ряд недостатков, в связи с чем, разработка программного обеспечения является актуальной.

Для удобства использования программного обеспечения автоматизированной системы для выбора кабельных линий промышленных предприятий были разработаны несколько форм, каждая из которых предназначена для отображения и редактирования информации.

После того, как программа загрузится, открывается главная форма программного обеспечения автоматизированной системы для выбора кабельных линий промышленных предприятий (рисунок 1).

Рисунок 1. Главное окно программы

Управление автоматизированной системы осуществляется с помощью кнопок меню: Файл, Справочные материалы, О программе, Рассчитать и Сохранить.

Необходимо ввести входные данные для расчета, если данные не введены или введены некорректно, то выдается сообщение об ошибке. Математическая модель для расчета кабельных линий промышленных предприятий описана в источнике 2. Данные можно загрузить из файла на диске. Для этого нужно выбрать пункт меню Файл, а в нем выбрать подпункт Загрузить расчеты из файла. Если в файле будет нужный формат записей, то данные из файла заполнят поля для ввода входных данных.

После того как все входные данные введены следует нажать на кнопку Рассчитать и программа выполнит необходимые расчеты (рисунок 2).

Рисунок 2. Результат работы программы

После того как программа сделает все необходимые расчеты результаты можно сохранить в файл на диск. А также сохранить в базу данных кабелей.

В программе существует возможность просмотра базы данных кабелей. Для этого необходимо выбрать пункт меню Файл, а затем подпункт меню Просмотр базы данных. После этого откроется окно базы данных, представленное на рисунке 3.

Рисунок 3. Окно просмотра базы данных

В этом окне реализована работа с базой данных. Существует возможность поиска по базе с различными критериями. Для этого в соответствующие поля вводятся данные, если данных нет, поля остаются пустыми. После чего нажимается кнопка Поиск. Результаты работы поиска по базе представлены на рисунке 4.

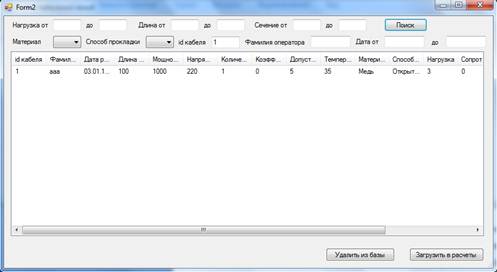

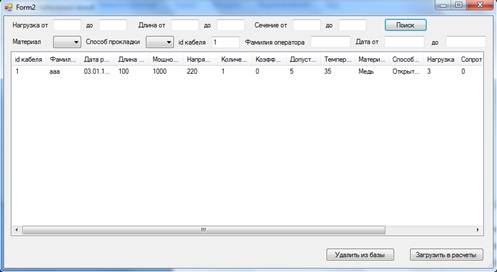

Рисунок 4. Результат работы поиска по базе

Также в этом окне реализовано удаление элементов из базы данных. Для этого необходимо выделить элемент и нажать кнопку Удалить из базы. И реализована загрузка элементов из базы данных в окно расчетов. Для этого необходимо выделить элемент и нажать кнопку Загрузить в расчеты. Если строка не выбрана, выдаются сообщения об ошибке.

В программе реализован просмотр справочного материала. Для этого нужно выбрать пункт меню Справочные материалы, а в нем подпункты меню Таблицы сечения кабеля и Формулы для расчетов.

Информацию о программе можно узнать, выбрав пункт меню О программе.

Список литературы:

1. Гладышева М.М., Сухачева Е.К., Хатюшина Т.В. Анализ и сравнение существующих программных продуктов при разработке программного обеспечения автоматизированной системы для выбора кабельных линий промышленных предприятий // Инновации в науке / Сб. ст. по материалам LI междунар. науч.-практ. конф. № 11 (48). Часть I. Новосибирск: Изд. АНС «СибАК», 2015. – C. 107–115.
2. Гладышева М.М., Сухачева Е.К., Хатюшина Т.В. Математическая модель программного обеспечения автоматической системы для выбора кабельных линий промышленных предприятий // Технические науки – от теории к практике / Сб. ст. по материалам LIII междунар. науч.-практ. конф. № 12 (48). Новосибирск: Изд. АНС «СибАК», 2015. – С. 19–24.
3. Кондрашова Ю.Н., Газизова О.В., Гладышева М.М., Галлиулин И.М. Исследование влияния ввода в работу перспективной воздушной линии на режимы промышленного энергетического узла // Международный научно-исследовательский журнал. – 2014, № 4-2 (23). – С. 35–37.
