РЕГУЛИРОВАНИЕ ТЕПЛОСНАБЖЕНИЯ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ ПРИ ИСПОЛЬЗОВАНИИ ТЕПЛОВОЙ ЗАВЕСЫ ТВЗ 80-50

REGULATION OF HEAT SUPPLY OF INDUSTRIAL PREMISES

Danis Israphilov

associate professor, candidate of science, associate professor, Power Engineering and IT Development Division Kazan Federal University - Naberezhnye Chelny Institute

Russia, Naberezhnye Chelny

Ilnur Mukhamatdinov

Student of master’s program, Power Engineering and IT Development Division Kazan Federal University - Naberezhnye Chelny Institute

Russia, Naberezhnye Chelny

АННОТАЦИЯ

В данной статье говориться об экономии тепловой энергии за счет регулирования подачи теплоносителя в тепловых завесах. Приводятся данные о затратах на тепловую энергию при использовании регулирования и без использования.

ABSTRACT​

This article speaks about energy savings by regulation of coolant flow through  heat curtain. Data are given about the cost of energy when using this system and without use.

Ключевые слова: Системы отопления, экономический эффект, тепловая завеса.

Keywords: Heating systems, economic effect, heat curtain.

Введение. В наши дни одной из важнейших проблем энергетики является экономия энергии. Чрезмерный расход энергии оказывает влияние не только на стоимость услуг по энергоснабжению, но и на себестоимость производимой продукции, что в итоге ведет к повышению на нее цены. Постоянный рост цен и тарифов на все виды ресурсов подталкивают многие предприятия к решительным действиям. Предприятия ставят перед собой задачу экономии энергоресурсов при производственном процессе. Основной целью является получение экономического эффекта.

Практически во всех крупных предприятиях используются тепловые завесы для защиты помещений от проникновения наружного воздуха. Так как в калориферах постоянно циркулирует теплоноситель, независимо от того работает тепловая завеса или нет, увеличиваются тепловые потери. При регулировании протока теплоносителя через калориферы тепловой завесы можно получить экономический эффект.

Регулирование циркуляции теплоносителя через калориферы тепловой завесы с помощью задвижек с сервоприводами.

На действующем предприятии ООО «Камазэнергоремонт»  как один из способов экономии энергии используют регулирование расхода тепла через тепловые завесы. На воротах производственного корпуса цеха РЭО №1 установлены воздушные завесы ТВЗ 80-50 с калориферами мощностью 90 кВт  с теплоносителем до 95⁰С  в количестве 2 комплекта.  Разность температур на входе и на выходе воздушной завесы в отопительный период в среднем составляет tр^ср = +15⁰ С. Производительность по воздуху каждой тепловой завесы составляет 5400 м³/час.

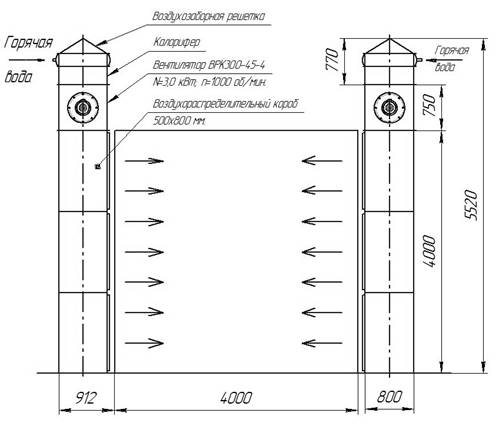

Рисунок 1.  Устройство тепловой завесы ТВЗ 80-50

В воздушной завесе применяется прямоугольный канальный вентилятор высокого давления. Засасываемый воздух фильтруется, а затем нагнетается в помещение через узкую щель, которая обеспечивает увеличение скорости воздуха на выходе из завесы, гарантируя правильную ее работу. Проходя через водяной калорифер, нагнетаемый воздух дополнительно подогревается. Созданный таким образом аэродинамический барьер отделяет помещение от внешней среды.

При установке задвижек с сервоприводами на обратный трубопровод тепловых завес, сервопривод закроет задвижки при отключенных завесах на 90%, а при включении  завесы откроет задвижки на 100%.

Расчет экономического эффекта

Затраты на теплоснабжение воздушной завесы за отопительный сезон составляют:

Q = m * с * (∆t_ср) * 24 * Т    где:

Q –  годовой расход тепловой энергии , в Гкал/год

m – массовый расход воздуха, подаваемое в данные помещения, кг/час

        m = V * р = 5400 * 1.29 = 6966 кг/час

        V – производительность тепловой завесы, м³/час

        р – плотность удельная теплоемкость воздуха, ккал/кг ⁰С

с  – теплоемкость = 0,24 ккал/кг ⁰С

∆t_ср – средняя разность температур на входе и на выходе воздушной завесы в отопительный период

24- количество часов в сутки

Т - продолжительность отопительного сезона, дней

Q = 6966 * 0.24 * 15 * 8 час./смену * 165 * 4 завесы = 132 Гкал/год.

Таким образом, предлагаемая схема позволяет снизить потребление тепловой энергии на  40% [3].

Экономия тепловой энергии за счет реконструкции воздушной завесы за отопительный сезон составляет - 53 Гкал.

53 Гкал/год * 1219.76 руб.  = 64 600  руб.  составит экономия за отопительный сезон.

Где: 1219.76 - стоимость 1 Гкал. тепловой энергии.

Вывод:

Как видно из результатов расчета применение задвижек с сервоприводами в тепловых завесах является экономически эффективным, поскольку достигается хороший экономический эффект. Помимо достижения экономического эффекта, регулирование энергозатрат позволяет экономить ценные энергетические ресурсы.
