Статья опубликована в рамках: V Международной научно-практической конференции «Наука вчера, сегодня, завтра» (Россия, г. Новосибирск, 16 октября 2013 г.)

Наука: Химия

Скачать книгу(-и): Сборник статей конференции

Библиографическое описание:
Каримов М.У., Джалилов А.Т., Самигов Н.А. ИЗУЧЕНИЕ ИНФРАКРАСНОГО СПЕКТРА И ВЛИЯНИЕ НА ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ВОДНО-ЦЕМЕНТНОГО РАСТВОРА ПЛАСТИФИЦИРУЮЩИХ ДОБАВОК НА ОСНОВЕ ПЕНТАЭРИТРИТА // Наука вчера, сегодня, завтра: сб. ст. по матер. V междунар. науч.-практ. конф. № 5. – Новосибирск: СибАК, 2013.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов
Статья опубликована в рамках:

Выходные данные сборника:



ИЗУЧЕНИЕ  ИНФРАКРАСНОГО  СПЕКТРА  И  ВЛИЯНИЕ  НА  ФИЗИКО-МЕХАНИЧЕСКИЕ  СВОЙСТВА  ВОДНО-ЦЕМЕНТНОГО  РАСТВОРА  ПЛАСТИФИЦИРУЮЩИХ  ДОБАВОК  НА  ОСНОВЕ  ПЕНТАЭРИТРИТА

Каримов  Масъуд  Убайдулла  угли

старший  научный  сотрудник,  исследователь  кафедры  технология  высокомолекулярных  соединений  и  пластмасс,  Ташкентского  химико-технологического  института,  город  Ташкент

E-mailadler_219@mail.ru

Джалилов  Абдулахат  Турапович

директор  Государственного  Унитарного  Предприятия  Ташкентского  научно-исследовательского  института,  доктор  химических  наук,  профессор

город  Ташкент

E-mail:

Самигов  Неъмат  Абдурахимович

заведующий  кафедрой  «Строительные  материалы  и  химия»,  доктор  технических  наук,  профессор  Ташкентского  архитектурно-строительного  института,  город  Ташкент

E-mail:





Реологические  свойства  минеральных  дисперсных  систем  в  большей  мере  зависят  от  наличия  и  качества  прослоек  среды  между  частицами.  Через  эти  прослойки  действуют  силы  притяжения  между  частицами,  зависящие  от  расстояния  между  ними,  и  которые  обусловлены  Ван-дер-Ваальсовыми  и  водородными  связями.  Прослойки  среды  в  местах  контактов,  играющие  роль  смазочного  материала,  обеспечивают  подвижность  отдельных  элементов  структуры.  Значит,  увеличивая  или  уменьшая  толщину  прослоек  среды  в  местах  контакта  частиц,  изменяя  их  гидродинамические  свойства,  применяя  пластифицирующие  добавки,  можно  регулировать  в  широких  пределах  механические  свойства  коагуляционной  структуры  материала  [1,  с.  17].


Был  проведен  синтез  композиционной  добавки  для  бетона  на  основе  продуктов  взаимодействия  пентаэритрита  и  натриевой  соли  монохлоруксусной  кислоты.  Мольное  соотношения  пентаэритрита  и  натриевой  соли  монохлоруксусной  кислоты  1:3.  В  результате  реакции  происходит  взаимодействие  химической  связи  C-OH  в  пентаэритрите  и  химической  связи  C-Cl  в  натриевой  соли  монохлоруксусной  кислоты  в  присутствии  щелочи,  при  этом  образуется  простая  эфирная  связь  C-O-C.  Эти  химические  связи  изучены  с  помощью  ИК  спектров.

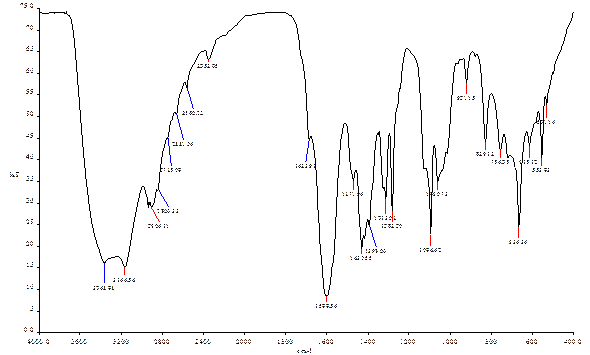

Рисунок  1.  ИК  спектр  пентаэритрит  +  Натрий  МХУК





Как  видно  из  рисунка,  имеются  полосы  поглощения  в  области  1070—1150  см-1.  Эти  полосы  поглощения  характеризуют  химические  связи  —  C-O-C-.  В  ИК  спектре  имеются  полосы  поглощения,  характеризующие  C-OH  связи  не  прореагировавшего  пентаэритрита  в  области  3200—3600  см-1.

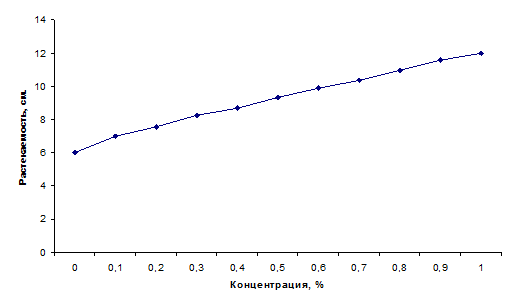

Рисунок  2.  Зависимость  растекаемости  водно-цементного  раствора  от  концентрации  пластифицирующей  добавки





Как  видно  на  рис.  2,  растекаемость  водно-цементного  раствора  увеличивается  от  6  см  до  12  см  с  увеличением  концентрации  пластифицирующей  добавки.


Таким  образом,  полученная  пластифицирующая  добавка  имеет  небольшой  пластифицирующий  эффект.


При  испытании  прочности  цементного  камня  был  использован  цемент  марки  М  400.  Растекаемость  водно-цементного  раствора  была  определена  по  ГОСТ  26798.1-96.  Влияние  суперпластификаторов  на  прочность  цементного  камня  определяли  на  образцах  размером  2  x  2  x  2  см,  полученных  из  цементного  теста  нормальной  густоты  контрольного  образца  и  при  постоянном  водно-цементном  соотношении  с  добавлением  пластифицирующих  добавок,  которые  твердели  в  нормальных  условиях,  а  затем  их  испытывали  на  сжатие  по  истечению  28  суток.


Как  видно  из  таблицы,  с  увеличением  количества  пластифицирующей  добавки  повышается  прочность  цементного  камня.  Добавление  пластифицирующей  добавки  больше  1  %  считается  нерентабельным.


Таблица  1.

Результаты  испытаний  цементных  паст,  с  пластифицирующей  добавкой  на  основе  пентаэритрита

Количество  цемента,  г

Количество  добавки  от  массы  цемента,  %

В/Ц  соотношение

Растекае-мость,  см

Прочность  через  28  сут.,  МПа

1

100

0,43

6

18

2

100

0,2

0,43

8,5

21

3

100

0,5

0,43

10,8

26

4

100

0,8

0,43

11

30

5

100

1

0,43

12

38





Таким  образом,  полученная  пластифицирующая  добавка  повышает  растекаемость  водно-цементного  раствора  и  прочность  цементного  камня.  По  полученным  результатам  видно,  что  данную  пластифицирующую  добавку  можно  использовать  для  приготовления  бетонной  смеси.





Список  литературы:


1.Бибик  Е.Е.  Реология  дисперсных  систем.  Л.:  Изд-во  Ленингр.  ун-та,  1981.  —  172  с.


2.Василик  П.Г.  Новые  диспергаторы  (дефлокулянты)  для  производства  огнеупорных  бетонов  /  П.Г.  Василик  //  Производство  и  оборудование.  —  2003.  —  №  8.  —  С.  28—30.


3.Полуэктова  В.А.  Регулирование  реологических  свойств  и  агрегативной  устойчивости  водных  минеральных  суспензий  суперпластификаторов  на  основе  флороглюцинфурфурольных  олигомеров:  дис.  ...  канд.  тех.  наук:  02.00.11  /  Полуэктова  В.А.  Белгород,  2006.  —  162  с.

Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

Оставить комментарий
