ЭНЕРГОЭФФЕКТИВНЫЙ  МЕТОД  ДОЗИРОВАНИЯ  ТВЕРДОФАЗНЫХ  НЕФТЕПРОМЫСЛОВЫХ  РЕАГЕНТОВ


Нелюбов  Дмитрий  Владимирович


аспирант  кафедры  механики  многофазных  систем  Тюменского  государственного  университета,  г.  Тюмень


E-mail:





POWER  EFFICIENT  SOLID  OIL-FIELD  REAGENTS  DOSING  METHOD


Nelyubov  Dmitry  Vladimirovich


polyphase  systems  mechanics  department  post-graduate  student  of  the  Tyumen  state  university,  Tyumen





АННОТАЦИЯ


Разработана  методика  и  модернизирована  схема  дозирования  твердофазных  нефтепромысловых  реагентов  в  нефтедобывающую  скважину,  позволяющая  дозировать  реагенты  без  постоянного  контроля  со  стороны  оператора,  с  применением  тяжелых  растворителей  и  в  холодное  время  года.


ABSTRACT


In  the  paper  described  engineered  method  and  upgraded  set  for  dosing  solid-phase  oil-field  reagents  to  the  oil-producer,  which  allows  to  dose  reagents  without  operator  permanent  control  and  also  using  high-boiling  solvents.





Ключевые  слова:  ингибитор,  асфальтосмолопарафиновые  отложения  (АСПО),  дозирующая  установка.


Keywords:  inhibitor,  asphalt-resin-paraffin  sediments  (ARP  sediments),  dosing  set.





В  последнее  время  большое  распространение  получили  твердофазные  нефтепромысловые  реагенты,  которые  представляю  собой  композиции  различных  поверхностно-активных  веществ.  Они  обладают  высокой  эффективностью  при  низком  расходе  за  счет  использования  в  их  составе  лишь  активных  веществ,  непосредственно  действующих  молекулы  углеводородных  и  других  компонентов  нефти  [2,  3].  Чаще  всего  композиции  данных  реагентов  обладают  ещё  и  синергетическим  эффектом,  обусловленным  образованием  различных  молекулярных  комплексов  [4,  5].  Однако  и  дозированная  подача  в  нефтедобывающие  скважины  затрудняется  их  твердой  товарной  формой,  что  вынуждает  производителей  применять  легкие  растворители,  существенно  повышающие  стоимость  товарной  продукции.


  Для  дозированной  подачи  таких  реагентов  в  нефтедобывающую  скважину  была  разработана  методика  и  модернизирована  схема  установки,  разработанная  ранее  в  УфаНИПИнефть  [1].  Эта  установка  была  апробирована  и  успешно  прошла  полевые  испытания  на  месторождениях  ООО  «РН-Юганскнефтегаз».


Рассмотрим  принцип  работы  данной  установки  на  примере  дозирования  с  её  помощью  твердофазного  ингибитора  АСПО  ПП-163/312  [2].  Дозирование  осуществляется  как  с  помощью  электропривода,  так  и  свободной  подачей  реагентов  под  атмосферным  давлением.  Конструкция  установки  проста,  что  позволяет  наладить  её  сборку  как  на  промышленном  предприятии,  так  и  кустарным  способом.  Оборудование  для  дозирования  реагентов  не  требует  постоянного  контроля  со  стороны  оператора,  однако  нуждается  в  обслуживании  не  реже  1  раза  за  2  суток.  На  рисунке  1  представлена  модернизированная  схема  установки  по  дозированию  реагентов.


Композиционный  ингибитор  заранее  измельчается  до  порошкообразного  состояния  и  поставляется  в  мягкой  герметичной  упаковке  по  10  кг.  Для  приготовления  товарной  формы  необходимо  растворить  10  кг  ингибитора  в  2  м³  дегазированной  и  нагретой  до  80  ˚С  нефти,  взятой  после  дожимной  насосной  станции  (ДНС).  Для  нагрева  рекомендуется  использовать  агрегат  депарафинизации  модернизированный  (АДПМ).  Затем  раствор  ингибитора  закачивается  в  бак  7,  работающий  под  атмосферным  давлением,  откуда  самотеком  поступает  в  канал  11,  через  дозирующий  кран  3.  В  качестве  канала  11  можно  использовать,  бронированный  электрический  кабель  для  погружных  электронасосов.  Необходимым  узлом  системы  является  тройник,  он  играет  роль  сепаратора,  стравливая  газ  в  атмосферу,  не  девая  газу  запирать  капилляр  и  позволяя  избежать  выброса  реагента.





Точечный рисунок

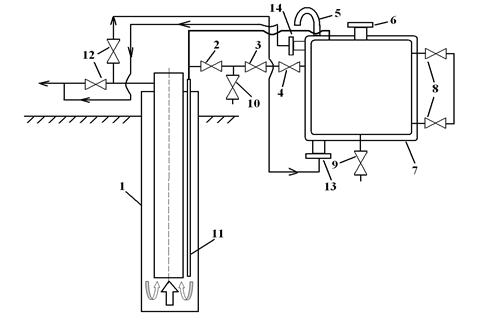

Рисунок  1.  Схема  установки  для  обработки  скважины  ингибитором  АСПО:1  —  скважина,  2,4,12  —  запорные  краны,  3  —  дозирующий  кран,  5  —  воздушник,  6  —  патрубок  для  заливки  реагента,  7  —  бак  для  реагента,  8  —  запорный  кран  для  уровнемера,  9  —  слив  реагента,  10  —  штуцер,  11  —  канал  для  подачи  реагента,  13  —  штуцер  для  подачи  теплоносителя,  14  —  штуцер  для  вывода  теплоносителя





Принципиальной  особенностью  данной  схемы,  в  отличие  от  прототипа,  является  наличие  у  бака  7  герметичного,  теплоизолированного  кожуха,  через  который  циркулирует  часть  нефти  выходящей  из  устья  скважины.  Благодаря  пластовой  температуре,  нефть  на  устье,  обычно  не  охлаждается  ниже  температуры  (25—40  ˚С),  благодаря  этому  становится  возможным  применение  тяжелых  растворителей  для  реагентов  (нефть,  смола  пиролиза)  и  в  условиях  низких  температур,  что  значительно  снижает  эксплуатационные  затраты  связанные  с  применением  реагента  и  себестоимость  самого  ингибитора.  Данная  схема  также  может  использоваться  с  дозировочным  насосом  для  принудительного  дозирования  реагента  в  системе  газлифтных  скважин.  Для  них  оптимальным  вариантом  будет  применение  дозировочных  насосов  типа  НД2Э  с  электроприводом,  или  НД-ЗП  с  пневмоприводом.


Таким  образом  модернизированная  схема  установки  и  методика  введения  реагентов  позволяет  решить  проблему  применения  твердофазных  реагентов  при  добыче  и  транспорте  нефти.





Список  литературы:


1.Мухаметшин  В.Х.  Новое  устройство  для  дозированной  подачи  реагента  на  забой  скважины  //  Нефтяное  хозяйство.  —  №  12.  —  2008.  —  С.  78—-80.


2.Нелюбов  Д.В.  Новые  ингибиторы  АСПО  бинарного  действия  /  Электронный  научный  журнал  «Нефтегазовое  дело».  —  №  5.  —  2012.  —  С.  389—396.


3.Патент  РФ  №  2480505  Состав  ингибитора  асфальтосмолопарафиновых  отложений  бинарного  действия  //  Нелюбов  Д.В.,  Агаев  С.Г.,  Семихина  Л.П.  Заявл.  01.11.2011  —  Бюл.  №  1.  —  27.04.2013.  —  9  с.


4.Семихина  Л.П.,  Москвина  Е.Н.,  Кольческая  И.В.  Явление  синергизма  в  смесях  поверхностно-активных  веществ  //  Вестник  Тюменского  государственного  университета.  —  2012.  —  №  5.  —  С.  85—91.


5.Семихина  Л.П.,  Нелюбов  Д.В.  Индуктивный  диэлектрический  метод  для  разработки  составов  композиционных  ингибиторов  асфальтосмолопарафиновых  отложений  /  Электронный  научный  журнал  «Нефтегазовое  дело».  —  №  1.  —  2013.  —  С.  223—231.
