ЭКСПРЕСС-МЕТОДИКА ПОСТРОЕНИЯ МНОГОДЕТАЛЬНЫХ КОНСТРУКЦИЙ ШВЕЙНЫХ ИЗДЕЛИЙ

Сургутанова Екатерина Владимировна

магистрант ФГБОУ ВПО Российский государственный университет им. Косыгина

РФ, г. Москва

Лунина Екатерина Васильевна

д-р техн. наук, доц. ФГБОУ ВПО Российский государственный университет им. Косыгина

РФ, г. Москва

EXPRESS-METHOD OF MULTI-DETAILS GARMENT PATTERNS DESIGN

Ekaterina Surgutanova

graduate student Russian State University named after Kosygin A.N.,

Russia, Moscow

Ekaterina Lunina

doctor of Science in Technology, Associate Professor Russian State University named after Kosygin A.N.,

Russia, Moscow



Ключевые слова: методика конструирования, многодетальные конструкции женских юбок, женская одежда, формообразование.

Keywords: method of garment patterns design, multi-details pattern, women’s garments, form shaping.



Совершенствование конструкции одежды является одним из основных путей улучшения её качества. Особенно актуальным для швейной промышленности становится создание рациональных, так называемых технологических конструкций одежды, позволяющих при их производстве использовать наиболее производительное оборудование, увеличивать объёмы продукции при меньшем количестве рабочих. Второе основное направление повышения эффективности производства – снижение материалоёмкости изделий, экономия сырья и материалов. В экономном использовании материалов огромное значение имеет усовершенствование конструкции одежды.

На основе анализа конструктивного решения моделей брендов современных молодых дизайнеров, разработана экспресс-методика построения многодетальной конструкции женской юбки, формообразо­вание в которой выполняется за счет изменения размеров и формы деталей кроя (с неравными деталями кроя).

B результате проведенных исследований разработана методика построения и исследование способа формообразования многодетальной юбки, а также апробация разработанной методики при создании экспериментального женской многодетальной юбки. Для достижения поставленной цели решены следующие задачи:

  • изучена и проанализирована история лоскутной техники проектирования швейных изделий, а так же актуальность данной техники в современной моде;
  • изучены способы формообразования многодетальных изделий;
  • разработана экспресс-методика конструирования и изготовления многодетальных юбок на основе обхватных измерений;
  • подобраны материалы и инструменты для создания изделия;
  • разработана конструкция и изготовлен экспериментальный образец женской многодетальной юбки.

Результаты могут быть использованы как в массовом, так и в индивидуальном производстве швейных изделий.

Процесс проектирования юбки заключается в разработке эскиза изделия и многодетальной конструкции, формообразование которой получено за счет изменения размеров деталей кроя. Для построения изделия не требуются измерения типовых фигур женщин, достаточно обхватных измерений конкретной фигуры. В качестве основной идеи разрабатываемого изделия взяты обхватные измерения, так как они соответствуют местам членения проектируемого изделия. Художествен­ная выразительность модели достигается с помощью совершенной формы, хорошей посадки. Расположение членений и их количество разработано в соответствии с пожеланиями заказчика. Эскиз должен содержать полную информацию для правильного определения пара­метров и места расположения конструктивно-декоративных элементов и должен помогать адекватно переносить модельные особенности в базовую конструкцию изделия.

Разработка многодетальной конструкции женской юбки

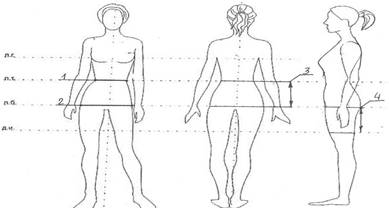

На основе анализа эскиза проектируемой модели установлено, что для расчета подобных многодетальных конструкций необходимо опираться на обхватные измерения, так как они соответствуют местам членения проектируемого изделия. Учитывая это, разработана методика конструирования развертки юбки, которая отличается от других методик тем, что для расчетов используются несколько обхватов фигуры – это самые узкие и самые широкие места фигуры (Об, От) и расстояния между ними (рис. 1)



Примечание: 1- ОТ; 2- ОБ; 3 –расстояние от линии талии до линии бедер; 4- расстояние от линии бедер до линии низа.

Рисунок 1. Измерения, необходимые для проектирования конструкции



Рассмотрим предлагаемую методику подробно.

Для определения ширины базисной сетки необходимо взять наибольший обхват фигуры – это обхват бедер у женщин. Определяем желаемые размеры элементов первого яруса (ширину и высоту), из которых будет состоять участок развертки оболочки между линией бедер и линией низа изделия. Затем значение величины обхвата бедер делим на желаемое значение ширины элемента плюс диаметр соедини­тельного кольца, и получаем количество элементов, которое будет находиться в каждом ряду всей конструкции, при необходимости корректируем значение ширины элемента до такого значения, чтобы поучилось целое число деталей. Определив количество деталей в одном ряду, рассчитываем ширину элементов по линиям обхватов, путем деления значения величины каждого обхвата на количество деталей в ряду. Далее определяем расстояние между линиями обхватов и разбиваем эти участки на желаемое количество деталей по высоте. Ширину деталей между линиями обхватов рассчитываем так, чтобы был плавный переход от самого широкого места к самому узкому, т. е. от линии бедер до линии талии и от линии бедер до низа изделия. На данном этапе расчетов необходимо добиться плавной кривой при составлении деталей в столбец (аналогично оформлению сторон вытачек и линий боковых срезов в БК плавной кривой).

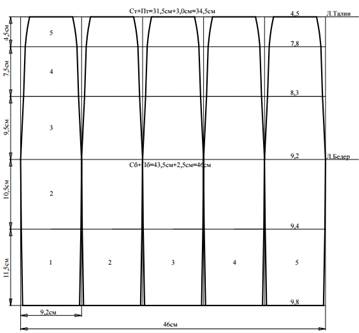

Чертеж конструкции юбки, построенный по изложенной методике, представлен на рисунке 2. После разработки методики конструирования необходимо провести проверку корректности полученной конструкции и качества посадки изделии на фигуре.



Рисунок 2. Чертеж МК многодетальной юбки по экспресс-методике



Последовательность расчетов для построения развертки конструк­ции на фигуру 174-80-87, представлены в таблице 1.

Таблица 1.

Последовательность расчетов для построения юбки

Наименование участка развертки

Способ определения количества и размера элементов конструкции

Величина

1

2

3

4

1

Ширина базисной сетки

(определяется величиной Сб+Пб)

Сб.+Пб=43.5см+2.5см=46 см.

46 см.

2

Количество элементов по горизонтали

46см/9.2см. =5 шт.

5 шт.

3

Ширина детали по линии низа (ряд 1)

Задается согласно эскизу

9.8 см

4

Расстояние между деталями по горизонтали и вертикали

Определяется согласно параметрам соединительного материала

0 см.

5

Количество деталей по верти­кали на участке от линии бедер до линии низа (нумерация рядов деталей по вертикали идет от линии низа вверх)

Задается согласно эскизу

2 шт.

6

Высота 1-й детали на участке от линии бедер до линии низа (ряды - №1, 2, 3)

22см – 10.5=11.5 см.

11.5 см.

7

Высота 2-й детали на участке от линии бедер до линии низа (ряды - №1, 2, 3)



10.5 см.

8

Ширина детали по линии талии (ряд №7)

Ст+Пт=31.5см+3см = 34.5

46 см – 34.5 см = 11.5 см.

11.5 см./18= 0.57см. (на один элемент 1.1 см.)

9.2 - 0.57 - 0.57 = 8.1 см.

8.1 см

8

Количество деталей по верти­кали на участке от линии бедер до линии талии (линия талии проходит через верхний край

6-й детали от линии низа)

Задается согласно эскизу

3 шт.

9

Высота деталей на участке от линии бедер до линии талии (высота каждой детали получена расчетно-графическим способом).

21.5см — 12.см=9.5 см

12 см — 4.5см = 7.5 см.



Высота 3- й детали

9.5 см.

Высота 4-й детали

7.5 см.

Высота 5- й детали

4.5 см.

10

Ширина деталей №3, 4, 5

Основание детали № 3

9.2 см

Вершина детали № 3

8.3 см

Основание детали № 4

8.3 см

Вершина детали № 4

7.8 см

Основание детали № 5

7.8 см

Вершина детали № 5

6.5 см

11

Ширина элементов № 1, 2, 3

Основание детали № 1

9.8 см.

Вершина детали № 1

9.4 см.

Основание детали№ 2

9.4 см.

Вершина детали№ 2

9.2 см.



Внешний вид юбки, конструкция которой построена по разработанной экспресс-методике, представлен на рис. 3





Рисунок 3. Внешний вид многодетальной юбки



Изготовленная модель юбки женской имеет хорошее качество посадки, что подтверждает достоверность разработанного экспресс-метода конструирования многодетальных изделий.



Список литературы:

  1. Степанищева А.Н., Лаврис Е.В. Особенности проектирования швейных изделий с жесткими композиционными элементами [Текст] // Дизайн и технологии. – М.: ИИЦ МГУДТ –2011 – №22(64) – С. 43-49.
  2. Устранение дефектов одежды / Рахманов Н.А. Стаханова С.И. – М, 1985 – 128 с.
