Статья опубликована в рамках: VI Международной научно-практической конференции «Экспериментальные и теоретические исследования в современной науке» (Россия, г. Новосибирск, 13 ноября 2017 г.)

Наука: Технические науки

Скачать книгу(-и): Сборник статей конференции

Библиографическое описание:
Заварцев Н.А., Дунаев М.В., Гафаров М.Ф. [и др.] ОПРЕДЕЛЕНИЕ ЗАВИСИМОСТИ КОЭФФИЦИЕНТА ДИФФУЗИИ ХРОМА В СТАЛИ 30ХН3 ПРИ ПОВЕРХНОСТНОМ НАСЫЩЕНИИ // Экспериментальные и теоретические исследования в современной науке: сб. ст. по матер. VI междунар. науч.-практ. конф. № 6(6). – Новосибирск: СибАК, 2017. – С. 74-79.
Проголосовать за статью
Дипломы участников
У данной статьи нет
дипломов

ОПРЕДЕЛЕНИЕ ЗАВИСИМОСТИ КОЭФФИЦИЕНТА ДИФФУЗИИ ХРОМА В СТАЛИ 30ХН3 ПРИ ПОВЕРХНОСТНОМ НАСЫЩЕНИИ

Заварцев Никита Андреевич

студент НИУ Южно-Уральский государственный университет,

РФ, г. Челябинск

Дунаев Максим Викторович

студент НИУ Южно-Уральский государственный университет,

РФ, г. Челябинск

Гафаров Максим Фаизович

студент НИУ Южно-Уральский государственный университет,

РФ, г. Челябинск

Павлова Ксения Петровна

студент НИУ Южно-Уральский государственный университет,

РФ, г. Челябинск

Карева Надежда Титовна

доц., канд. техн. наук,  ФГАОУ ВО Южно-Уральский государственный университет,

РФ, г. Челябинск



Zavartsev Nikita Andreevich

student of national research South-Ural state University,

Russia, Chelyabinsk

Gafarov Maxim Faizovich

student of national research South-Ural state University,

Russia, Chelyabinsk

Dunaev Maksim Viktorovich

student of national research South-Ural state University,

Russia, Chelyabinsk

Pavlova Ksenia Petrovna

student of national research South-Ural state University,

Russia, Chelyabinsk

Kareva Nadezhda Titovna,

scientific adviser, Docent, Candidate of Technical Sciences, FGAOU VO South Ural State University,

 Russia, Chelyabinsk



АННОТАЦИЯ

В статье описан эксперимент по насыщению стали хромом и описана зависимость коэффициента диффузии от глубины .

ABSTRACT

The article presents the description of the experiment on the saturation of steel with chromium and explored the dependence of diffusion coefficient of chromium on depth.



Ключевые слова: диффузия хрома, коэффициент диффузии, насыщение хромом стали.

Keywords: diffusion of chromium, the diffusion coefficient, the saturation of steel with chromium.



Для поверхностного насыщения стального образца хромом образец зачищенный наждачной бумагой и обезжиренный погружается в контейнер наполненный порошком хрома (60%) (). Так же в контейнер погружается разделительный оксид  (36%) и  (4%). Хлорид аммония взаимодействует с порошком хрома по реакциям (I) и (II), образуя хлорид хрома, который осаждается на поверхности образца и выделяется, и диффундирует атомарный хром, а так же аммиак который постепенно выходит из контейнера.

                                                                                     (I)

                                                                      (II)

Контейнер нагревается до температуры 1000 ⁰С и выдерживается при этой температуре 24 часа. Затем исследуем образец с использованием РЭМ. Результаты поверхностного насыщения представлены на рисунке 1.

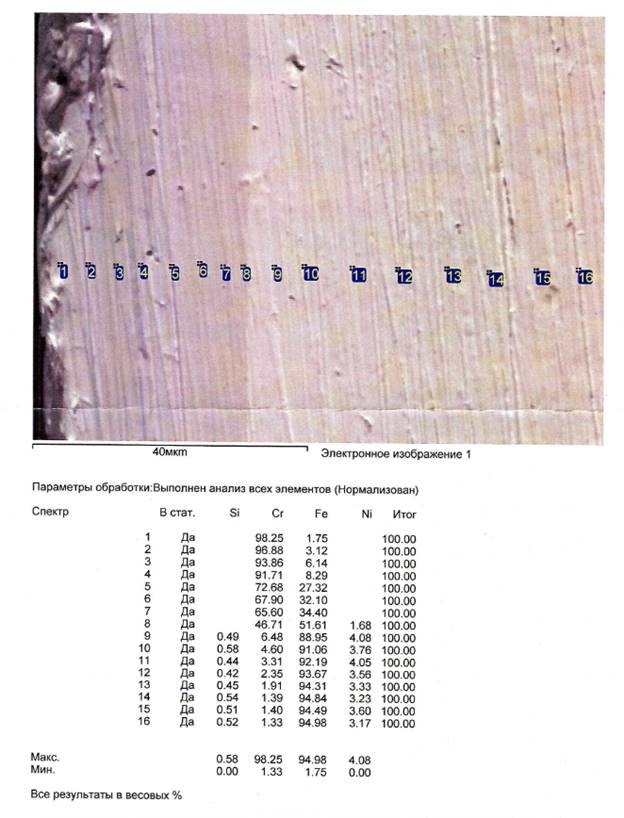

Рисунок 1. Поперечное сечение образца после насыщения хромом в течении 24 часов при температуре 1000 ⁰С и химический состав в 16 точках.



Для расчета коэффициента диффузии Сr используется второй закон Фика.

Сделаны следующие допущения:

1) Концентрация диффундирующего элемента Cr меняется вдоль направления диффузии по оси х («линейная диффузия»)

2) Коэффициент диффузии не зависит от концентрации диффундирующего элемента.

Второй закон Фика:

                                                                                               (1)

Полагая, что при постоянной температуре  D = const, то по уравнению (1):

                                                                                           (2)

В результате интегрирования  выражения (2):

                                                                           (3)

                                                                                           (4)

C- концентрация Сr в точке с координатой x, через время t

D- коэффициент диффузии Cr

Из формул (3),(4):

  ,  где                                                                         (5)

Так как известно лишь время окончания диффузии, то определить коэффициент диффузии в других точках можно с помощью первого закона Фика, допустив что градиент концентрации постоянен из-за малого расстояния между точками:

                                                                                                        (6)

Результаты расчетов приведены в таблице 1 и отображены графически на рисунке 2.

Таблица 1.

Результаты расчетов



Si

Cr

Fe

Ni

х, мкм

с/с0

τ

D ()

1



98,25

1,75



3,85

1

86400

1,3878E-12

2



96,88

3,12



7,95

0,986056

86400

1,3685E-12

3



93,86

6,14



11,79

0,955318

86400

1,3258E-12

4



91,71

8,29



15,38

0,933435

86400

1,2955E-12

5



72,68

27,32



20,00

0,739746

86400

1,0266E-12

6



67,90

32,10



24,10

0,691094

86400

9,5913E-13

7



65,60

34,40



27,69

0,667684

86400

9,2664E-13

8



46,71

51,61

1,68

30,26

0,47542

86400

6,5981E-13

9

0,49

6,48

88,95

4,08

34,87

0,065954

86400

9,1534E-14

10

0,58

4,60

91,06

3,76

39,49

0,046819

86400

6,4978E-14

11

0,44

3,31

92,19

4,06

46,15

0,03369

86400

4,6756E-14

12

0,42

2,35

93,67

3,56

53,08

0,023919

86400

3,3195E-14

13

0,45

1,91

94,31

3,33

60,26

0,01944

86400

2,698E-14

14

0,54

1,39

94,84

3,23

66,15

0,014148

86400

1,9635E-14

15

0,51

1,40

94,49

3,60

73,08

0,014249

86400

1,9776E-14

16

0,52

1,33

94,98

3,17

79,49

0,013537

86400

1,8787E-14

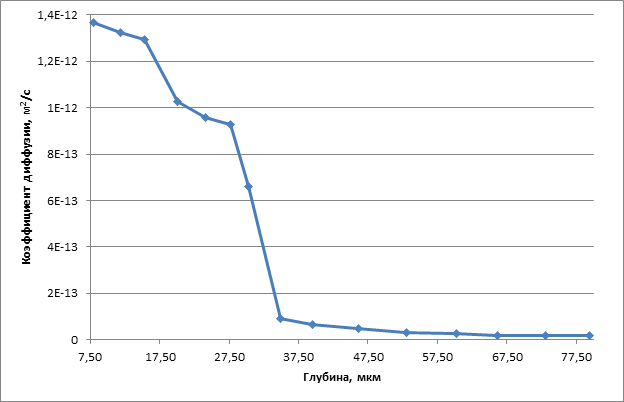

Рисунок 2. Изменение коэффициента диффузии по толщине слоя



Вывод:

Зависимость коэффициента диффузии от глубины измерения нелинейная, сначала происходит стремительное снижение, затем постепенно величина становится постоянной.



Список литературы:

  1. Мирзаев Д.А., Мирзоев А.А., Окишев К.Ю., Созыкина А.С. Коэффициент диффузии хрома и ближний порядок в сплавах Fe-Cr // Вестник ЮУрГУ. Серия: Металлургия. 2009. №14 (147).
  2. [Электронный ресурс]:URL:http://metal-archive.ru/boridnye-pokrytiya/126-diffuzionnoe-nasyschenie-poverhnosti-borom-i-perehodnymi-metallami.html
  3. [Электронный ресурс]:URL: http://dspace.susu.ru/xmlui/bitstream/handle/0001.74/703/2.pdf?sequence=1&isAllowed=y
