ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ЖЕСТКИХ ТРУБ В ПОДЗЕМНЫХ УСЛОВИЯХ

Набиев Элёр Сафарович

ст. преподаватель, Каршинский инженерно-экономический институт,

Республика Узбекистан, г. Карши

Абдимуминов Эркин

ст. преподаватель, Каршинский инженерно-экономический институт,

Республика Узбекистан, г. Карши

АННОТАЦИЯ

Целью статьи является исследование напряженного-деформативного состояния жестких подземных труб в различних условиях заложения и погружения. Здесь уделено внимание испытанию труб по схеме двух сил в подземных условиях.

ABSTRACT

The aim of the article is to study the stress-strain state of rigid underground pipes in different conditions of laying and loading. Here attention is paid to the testing of pipes according to the scheme of two forces in underground conditions.



Ключевые слова: Напряжения, деформация, труба, прочность, грунт, жесткость, давления грунта, условия заложения, погружения, растяжения, сжатия.

Keywords: Stress, strain, pipe, strength, soil.  Stress, deformation, pipe, strength, soil, stiffness, soil pressure, conditions of laying, immersion, stretching, compression.



Введение

В гидротехническом, промышленном и гражданском строительстве все более широкое применение получают жесткие трубопроводы различного назначения, начиная от магистральных трубопроводов большого диаметра и кончая поливными трубами.

В настоящее время в республике узбекистана осуществляется применении укладки жестких труб круглого поперечного сечения в подземных условиях, изготовленные из таких материалов как бетон, железобетон, асбестоцемент, теплопластик и др., трубопроводы для водоснабжения, канализация и нефтепроводов.

Повышение надежности и безопасности гидротехнических сооружений, в том числе водопропускные сооружения в виде круглых жестких труб находящихся в подземных условиях является одним из основных направлений при их эксплуатации.

В этой связи особенно важно проводить экспериментальных исследования и разработать методы расчета жестких трубопроводов в подземных условиях.

По этому нами проведено исследование напряженно деформированного состояния подземных жестких труб в различных условиях заложения и погружения. Проведение обстоятельных экспрементальные исследования с целью получения достоверных результатов таких труб в подземных условиях и разработка инженерного метода в условиях плоской задачи. Выроботка рекомендаций по применению жестких труб.

Основные внимание уделено испытанию труб в подземных заложениях при различных условиях укладки и плотности грунта.

Методы исследования.

Испытания труб проводились под прессом на испытательной машине УММ5.

В опытах измерялись нагрузка,перемещения стенки трубы в верху и уднища, а также на уровне горизонтального диаметра, относительные деформации в окружном направлении, а для подземных труб, кроме того характеристики плотности грунта и давление грунта на трубу.

Испытания подземных жестких труб проводились под распределенной при опирании на грунтовое основание.

Таблица 1.

Уровни изменчивости факторов

Уровни факторов

γ кн/м3

h0 (см)

d(мм)

Заложенной в грунт на  грунтовом основании



14.1

16.8



5

25



200



Рисунок 1. Схема погружения трубы, уложенных в грунт при грунтовом основании



Результатов следования

Трубы диаметром 200 мм укладывались по середине яшика на плокое грунтовое основание, которое после уплотнения электровыбратором имело толшину 10 см (рис.1.). При этом, торцы труб защищались прокладками так, что внутренняя полость трубы были свобода от грунта. Высота засыпки над трубой составляли, как предыдущих опытах [1,2,3], 5 и 25 см. интенсивность распределенной нагрузки на поверхности грунта составляла от 0 до 0,2 Мпа.

Из полученных графиков видно (рис.2.а и б.), что зависимость изменения диаметров дд трубы и окружных относительных деформаций Ɛкц от нагрузки о близкак линейной. Оказалось, что с увеличением высоты засыпки с 5 см до 25 см деформации диаметров трубы уменьшается в среднем в 2 раза (при постоянной плотности грунта).

Влияние уплотнения грунта,как в предыдущых опытах [1,2,3], является сильным. Деформации диаметров трубы в уплотненном грунте в 1,5 раза меньше, чем в неуплотненном и в 2,5 раза меньше, чем у трубы в воздушной среде (рис.2.а).

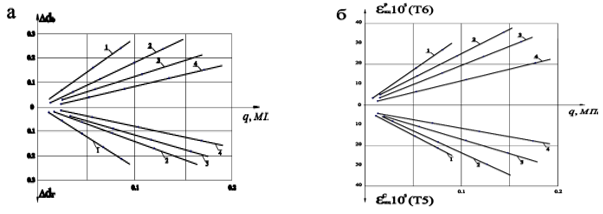

Рисунок 2. Загружение подземной трубы d=200 мм, опирающейся на грунтовое основание, распределенной нагрузкой (см.рис.1)

а) приращения в мм диаметров трубы; б) относительные деформации стенки трубы в днище

1-высота засыпки 5 см, грунт не уплотнен; 2-высота засыпки 5 см, грунт уплотнен; 3-высота засыпки 25 см, грунт не уплотнен; 4-высота засыпки 25 см, грунт уплотнен;



Уплотнение грунта несколько раз уменьшает высоты засыпки. Так для трубы, уложенной в уплотненном грунте при высоты зацыпки над трубой 5 см кольцевые относительные деформации в ее днище в 1, 25 раза меньше, чем при укладки в неуплотненный грунте (рис.2.б).Это соотношение кольцевых относительных деформаций сохраняется и в шелыге трубы, а также по концам горизонтального диаметра (рис.3. а и б). При высоте засыпки над трубой 25 см в днище трубы упомянутое соотношение деформаций несколько увеличивается и достигает 1,5, а в шелыге трубы и на уровне ее горизонтального диаметра эта цифра уменьшается и приближается к I.

Деформации трубы при высоте засыпки над трубой 25 см, примерно в 2 раза меньше, чем при высоте засыпки 5 см.

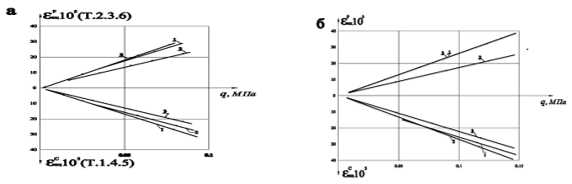

Рисунок 3. Относительная деформация стенки трубы d= 200 мм, в шелыге (а)  и на уровне горизонтального диаметра (б)

1- высота засыпки 5 см; грунт неуплотнен; 2- высота засыпки 5 см, грунт уплотнен; 3- высота засыпки 25 см; грунт не уплотнен; 4- высота засыпки 5 см, грунт уплотнен



На рис.4. представлены графики зависимости кольцевых относительных деформаций от нагрузки 2 в шелыге, на уровне горизонтального диаметра и в днище трубы при испытании трубы в уплотненном и неуплотненном грунтах и при высоте засыпки над трубой 5 см. Можно отметить, что развитие кольцевых относительные деформации трубы при высоте засыпки над трубой 25 см, примерно в 2 раза меньше, чем при высоте засыпки 5 см.



Рисунок 4. Относительная деформация стенки трубы при высоте ho= 5 см

а) грунт не уплотнен; б) грунт уплотнен

I - в шелыге; 2 - на уровне горизонтального диаметра; 3 - в днище



Рисунок 5. Относительная деформация трубы при высоте ho= 5 см

а) грунт не уплотнен; б) грунт уплотнен

I - в шелыге; 2 - на уровне горизонтального диаметра; 3 - в днище



На рис.5. представлены графики зависимости кольцевых относительных деформаций от нагрузки 2 в шелыге, на уров­не горизонтального диаметра и в днище трубы при испытании трубы в уплотненном и неуплотненном грунтах и при высоте за­сыпки над трубой 5 см. Можно отметить, что развитие кольцевых относительных деформаций в шелыге и в днище трубы почти одина­ковое, а в растянутой зоне по концам горизонтального диаметра трубы эти деформации в 1,5 раза меньше, чем в шелыге ее при одних и тех же нагрузках.

При высоте слоя засыпки над трубой 25 см в условиях не­уплотненного грунта кольцевые относительные деформации в рас­тянутой зоне днища трубы в среднем в 1,25 раза больше, чем в шелыге ее в 1,5 раза больше, чем по концам горизонтального диаметра (рис.5.а). По-видимому, это происходило потому, что плотность основания была более высокой, чем плотность засыпки. При уплотнении грунта засыпки эти соотношения значи­тельно уменьшаются (рис.5. б).

Несмотря на то, что материал керамических труб нельзя считать однородным, разброс опытных значений относительных деформаций не является значительным, о чем свидетельствуют данные таблицы 2.

Данные о разрушающих нагрузках приведены в табл.2.

Из таблицы 2 видно, что при испытании трубы в уплотненном грунте, требуется в 1,5 раза большая разрушающая на­грузка, чем в неуплотненном грунте. С увеличением высоты за­улки над трубой от 5 см до 25 см это соотношение возрастает идостигнет 2-х.

Результаты статистической обработки данных о разрушаю­щих нагрузках (табл.2.3) свидетельствуют о том, что в большинстве случаев разброс опытных данных невелик, коэффициент вариации достигает всего 3-6%.

Таблица 2.

Данные о разрушающих нагрузках Р (кн) для труб Д=200 мм

Варианты

Первый

Второй

Третий

Четвертый

Диапазон значений

(20, 3-26, 4).10-5

(16, 8-20). 10-5

(18, 6-22). 10-5

(20, 1-26, 6). 10-5

Среднее значение

23, 94. 10-5

17, 88. 10-5

20, 72. 10-5

22, 9. 10-5

Среднее квадратическое отклонение

2, 68, 10-5

1, 53. 10-5

1, 39. 10-5

2, 44. 10-5

Коэффициент вариации, %

11, 2

8, 5

6, 7

10, 6



Таблица 3.

Данные об относительных деформациях, полученных в опытах при испытании труб d=200 мм при P=0,8 Pразр.

Варианты

(см.рис.2.17 и 2.18)

I

II

III

IV

в возд. среде

в неупл.  грунте

в неупл.  грунте

в неупл. грунте

в упл. грунте

в неупл. грунте

в упл. грунте

ho=5 см

ho=25 см

ho=5 см

ho=25 см

ho=5 см

ho=25 см

ho=5 см

ho=25 см

Диапазон значений сосредоточ. сил Р

6÷6,5

6,5÷7,5

5,5÷9,0

-

-

-

-

-

-

-

-

Диапазон значений равнодействующей распред. нагрузки

-

-

-

18,5÷20

38÷40

30÷35

45х)

24÷25

45х)

34÷40

45х)

Среднее значение

6,41

7,06

8,6

19,08

38,8

34

45х)

34,5

45х)

37,6

45х)

Средн. квадрат.отклонение

0,204

0,415

1,59

0,62

0,11

2,2

-

0,6

-

2,2

-

Коэфф. вариации в %

3,1

5,9

18,4

3,2

2,8

6,4

-

2,3

-

5,8

-

х) максимальная нагрузка - труба не разрушена



Список литературы:

  1. Э. Абдумуминов, М. Р. Раджабов, Э.С.Набиев Испытания подземных труб под распределенной нагрузкой при опирании на жесткое оснавание. Интернаука М.2019.
  2. Э. Абдумуминов, М. Р. Раджабов, Экспрементальные исследования напряженно-деформативного состояния керамических дренажных труб по схеме двух сил в грунтовой среде. Интернаука М.2018.
  3. Э.Абдумуминов, М.Р.Раджабов, Х.О.Жаманкулов Методы расчета кольцевых усилий и перемещений в жестких трубах. Сб. научных трудов международной научно-практической конференции. Волгоград 2015.
  4. АбдумуминовЭ., Виноградов.С.В. Исследование напряженно- деформированного состояния подземных керамических труб мелиоративного назначения. М., МГМИ, 1988
  5. Берген Р.И., Фролов М.И. Яхшиев Р.Д. Вертикальное давление грунта на жесткие трубопроводы в высоких насыпах. Сб. «Расчет сооружений, взаимодействующих с окружающей средой». Сб. научных трудов МГМИ, М., 1984, с. 99-105.
