СИСТЕМА  АВТОМАТИЧЕСКОГО  КОНТРОЛЯ  И  ПОДДЕРЖАНИЯ  НОРМАЛЬНОЙ  СЕРДЕЧНО-СОСУДИСТОЙ  ДЕЯТЕЛЬНОСТИ

Фоминых  Алексей  Михайлович

аспирант  каф.  ТТМ,  Поволжский  государственный  технологический  университет,  РФ,  Республика  Марий  Эл  г.  Йошкар-Ола

E-mail:

SYSTEM  OF  AUTOMATIC  CONTROL  AND  MAINTENANCE  OF  NORMAL  HEART-VASCULAR  ACTIVITIES

Fominykh  Alexey

post-graduate  student  of  Volga  State  University  of  Technology,  Russia,  Mari  El  Republic  Yoshkar-Ola

АННОТАЦИЯ

Рост  числа  людей,  имеющих  хронические  болезни  сердца,  врожденные  или  приобретенные,  увеличивает  потребность  в  индивидуальных  средствах  постоянной  диагностики  и  терапии.  В  моем  проекте  решаются  задачи,  связанные  с  индивидуальным  непрерывным  терапевтическим  кардиомониторингом.

Нами  предлагается  микроконтроллерная  система,  снабженная  быстрыми  АЦП  и  ЦАП  для  обработки  данных  измерительного  комплекса,  а  также  управления  аппаратными  системами  воздействия  и  передачи  данных.

Терапевтическое  воздействие  синхронизировано  с  диагностическими  данными  сердечно  сосудистой  системы  человека.

ABSTRACT

Growth  of  number  of  people  having  chronic  heart  troubles,  congenital  or  acquired,  increases  need  for  individual  means  of  continuous  diagnostics  and  therapy.  In  my  project  the  problems  connected  with  individual  continuous  therapeutic  cardiomonitoring  are  solved.

We  offer  the  microcontroller  system  supplied  with  fast  ADC  and  DAC  for  data  processing  of  a  measuring  complex,  and  also  management  of  hardware  systems  of  influence  and  data  transmission.

Therapeutic  influence  is  synchronized  with  diagnostic  data  of  cardiovascular  system  of  the  person.

Ключевые  слова:  сердечно-сосудистая  система;  кардиограмма;  артериальное  давление;  терапия  состояний  сердечно-сосудистой  системы;  ЭКГ;  пульс.

Keywords:  cardiovascular  system;  cardiogram;  arterial  pressure;  therapy  of  conditions  of  cardiovascular  system;  Electrocardiogram;  pulse.

Все  большее  число  людей  нуждается  в  индивидуальных  средствах  диагностики  и  терапии.  Это  обусловлено  ростом  числа  случаев  хронических  заболеваний  сердца,  врожденных  или  приобретенных.  В  данном  проекте  предлагается  индивидуальный  диагностико-терапевтический  прибор  сердечно  сосудистой  системы  с  возможностью  автономной  работы.

Спроектированный  прибор  постоянно  регистрирует  пульсовую  волну  [5]  и  ЭКГ  [3]  с  12-ти  отведений  [3].  Осуществляет  постоянное  детектирование  R-зубцов  [3]  ЭКГ  и  фронта  пульсовой  волны.  При  запуске  прибора  в  течение  следующих  4  сек.  набирается  массив  амплитудных  значений  ЭКГ  и  обнаруживается  средний  уровень  детектирования  R-  зубцов  в  I-ом  отведении.

Если  значения  в  массиве  превышает  средний  амплитудный  уровень,  программа  записывает  единицу  и  выставляет  интервал  задержки  детектирования  на  0,3  сек.  После  регистрации  четвертого  зубца  R  происходит  расчет  коэффициента  частоты  пульса  [1],  количество  импульсов  тактового  генератора  за  минуту  делится  на  измеренное  количество  импульсов  (от  первого  до  четвертого  R  зубца).  Далее  полученный  коэффициент  умножается  на  четыре,  и  результат  сохраняется  в  памяти  как  электрофизиологическая  частота  пульса.

Одновременно  записывается  массив  амплитудных  значений  пульсовой  волны  в  течение  4  сек,  и  находится  максимальное  значение.  Если  амплитудные  значения  массива  будут  находиться  в  пределах  максимума  (+/–15  %),  то  программа  зарегистрирует  пульсовой  фронт  и  выставит  задержку  детектирования  на  0,3  сек.  После  регистрации  четырех  пульсовых  фронтов  программа  вычисляет  значение  пульса  и  сохраняет  в  памяти  как  «фотометрическую  частоту  пульса»  [1].

Затем,  по  окончании  измерений  вычисляется  среднее  арифметическое  частоты  пульса  по  данным  ЭКГ  и  пульсоксиметрии  [1].

Начало  периода  измерения  частоты  пульса  для  обеих  программ  синхронизировано.  Это  дает  возможность  во  время  цикла  измерения  частоты  пульса  определять  количество  отсчетов  тактового  генератора  между  моментом  регистрации  R-зубца  и  моментом  регистрации  фронта  пульсовой  волны.  В  итоге  в  конце  измерения  получится  четыре  значения  времен  опоздания  пульсовой  волны  от  кардиосигнала.  Время  задержки  вычисляется  как  среднее  четырех.

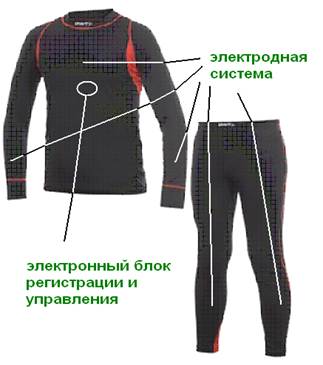

Рисунок  1.  Внешний  вид  проектируемого  комплекса

Затем  пациент  должен  ввести  в  прибор  значение  верхнего  артериального  давления  [1],  зафиксированного  у  него  на  данный  момент.  Используя  значения  времени  запаздывания  и  значении  артериального  давления  (АД),  рассчитывается  индивидуальный  коэффициент  АД  человека,  используя  который,  прибор  в  дальнейшем  сам  может  вычислять  значение  АД  [1].

Кардиосигнал  снимается  с  кожной  поверхности  запястий  и  ног  металлическими  электродами  с  серебряным  покрытием  [3].  С  грудной  области  —  электродами,  изготовленными  из  токопроводящей  резины.  Нагрудные  электроды  вшиты  в  майку,  изготовленную  из  стрейчевой  ткани  с  коэффициентом  растяжения  равным  350  %.  Сигнал  пульсовой  волны  регистрируется  с  запястья  правой  руки  человека  с  помощью  оптопары.

Результаты  анализа  данных  ЭКГ  и  пульсоксиметрии  поступают  в  блок  контроллера  записи  данных  и  записываются  в  память.

Блок  анализа  данных  принимает  решение  о  миостимуляционном  воздействии  на  спинные  мышцы  человека  или  о  передаче  данных  [2].

Программа  автоматической  диагностики  и  терапевтического  воздействия  представляет  собой  комплекс  подпрограмм:  программу  записи  данных  амплитудных  значений  ЭКГ;  программу  распознавания  характерных  ЭКГ  зубцов,  их  длительности  и  амплитуды,  дифференцированную  для  разных  типов  отведений;  программу  экспертной  системы  для  диагностирования  заболевания  по  данным  ЭКГ;  программу  принятия  решения  о  передаче  данных;  программу  принятия  решения  о  применении  терапевтического  воздействия;  программу  передачи  данных;  программу  вывода  рекомендаций  по  лечению  заболевания.  Диагностирование  заболевания  по  данным  ЭКГ  осуществляется  по  стратегии  Байеса.  Вычисляются  вероятности  заболеваний  [2].  Ставится  диагноз  с  процентом  диагностики.  Если  процент  диагностики  выше  50  %,  то  программа  формирует  таблицы  результатов,  одна  из  которых  содержит  артериальное  давление,  пульс  и  время,  а  другая  характерные  параметры  ЭКГ  зубцов  (амплитуда,  длительность)  со  всех  12-ти  отведений.  Затем  произойдет  запуск  программы  вывода  ЭКГ  на  печать,  запуск  программы  передачи  данных  ZigBee  и  запуск  программы  отправки  SMS-сообщения.

Если  процент  диагностики  ниже  50  %  [2],  то  через  каждые  15  минут  происходит  сохранение  строки  значений  времени,  АД  [1],  пульса,  диагноза  и  данных  о  миостимуляции.  Затем  через  каждый  час  происходит  отправка  SMS-сообщения  со  значениями  параметров  сердечно-сосудистой  системы  (ССС)  в  течение  часа.

Себестоимость  производства  одного  прибора  12576  руб.  Свободная  отпускная  цена  одного  прибора  19290  руб.

Изделие  может  быть  вполне  рентабельным  и  при  стабильном  выпуске  и  должной  реализации  даст  достаточно  ощутимый  экономический  эффект.

При  проведении  диагностики  прибор  в  автономных  условиях  способен  самостоятельно  принимать  решение  о  терапевтическом  воздействии.

В  качестве  терапии  применяется  миостимуляция  трапециевидной  мышцы  спины  для  восстановления  кровотока.

Терапевтический  кардиомонитор  способен  функционировать  на  одном  комплекте  аккумуляторов  в  течение  80  часов.  Вес  прибора  не  превышает  100  г.  Прибор  может  использоваться  на  станциях  скорой  помощи  и  в  отделениях  стационарного  наблюдения  кардиологических  центров,  а  также  в  частной  практике  под  руководством  специалиста.

Список  литературы:

1.Андриященко  П.Л.,  В.М.  Большов,  В.А.  Клочков,  В.Т.  Яковлев.  К  выбору  метода  измерения  артериального  давления  в  мониторных  комплексах  //  Мед.техника.  —  1995.  —  №  4.  —  С.  26—29.

2.Орлов  В.Н.  Руководство  по  электрокардиографии.  3-е  издание.  М.;  ООО  «Медицинское  информационное  агентство»,  2003.  —  528  с.:  ил.

3.Построение  экспертных  систем:  Пер.  с  англ./Под  ред.  Ф.  Хейеса-Рота,  Д.  Уотермана,  Д.  Лената.  М.:  Мир,  1987.  —  441  с.,  ил.

4.Разработка  устройств  сопряжения  для  персонального  компьютера  типа  IBM  PC.  Под  общей  редакцией  Ю.В.  Новикова.  Практ.  Пособие  М.:  ЭКОМ.,  2002  —  224  с.:  ил.
